InLine® USB zu TTL 5V Konverter, FTDI FT232RNL, USB-A auf 4pol Schraubklemme content_copy

USB zu TTL 5 V Konverter für serielle UART-Kommunikation mit FTDI-ChipsatzZuverlässige Datenübertragung: Der FTDI FT232RNL Chipsatz ermöglicht eine stabile USB zu TTL Kommunikation über einen virtuellen COM-Port. Ideal für Konfiguration, Diagnose und Entwicklung mit 5 V TTL/UART-Schnittstellen. Die feste Pegelanpassung sorgt für eine direkte Verbindung zu kompatiblen Geräten. Die integrierten Statusanzeigen für Betrieb, Senden und Empfangen erleichtern die Kontrolle der Datenkommunikation.

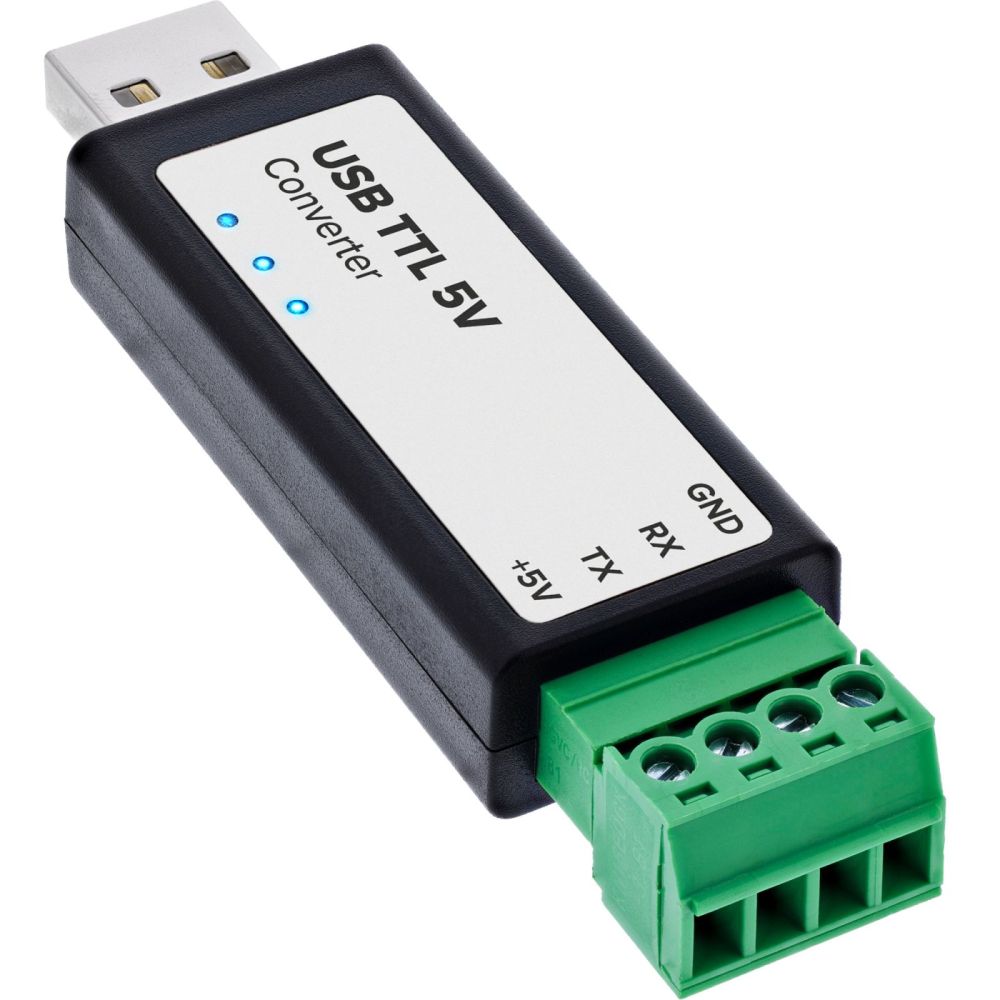

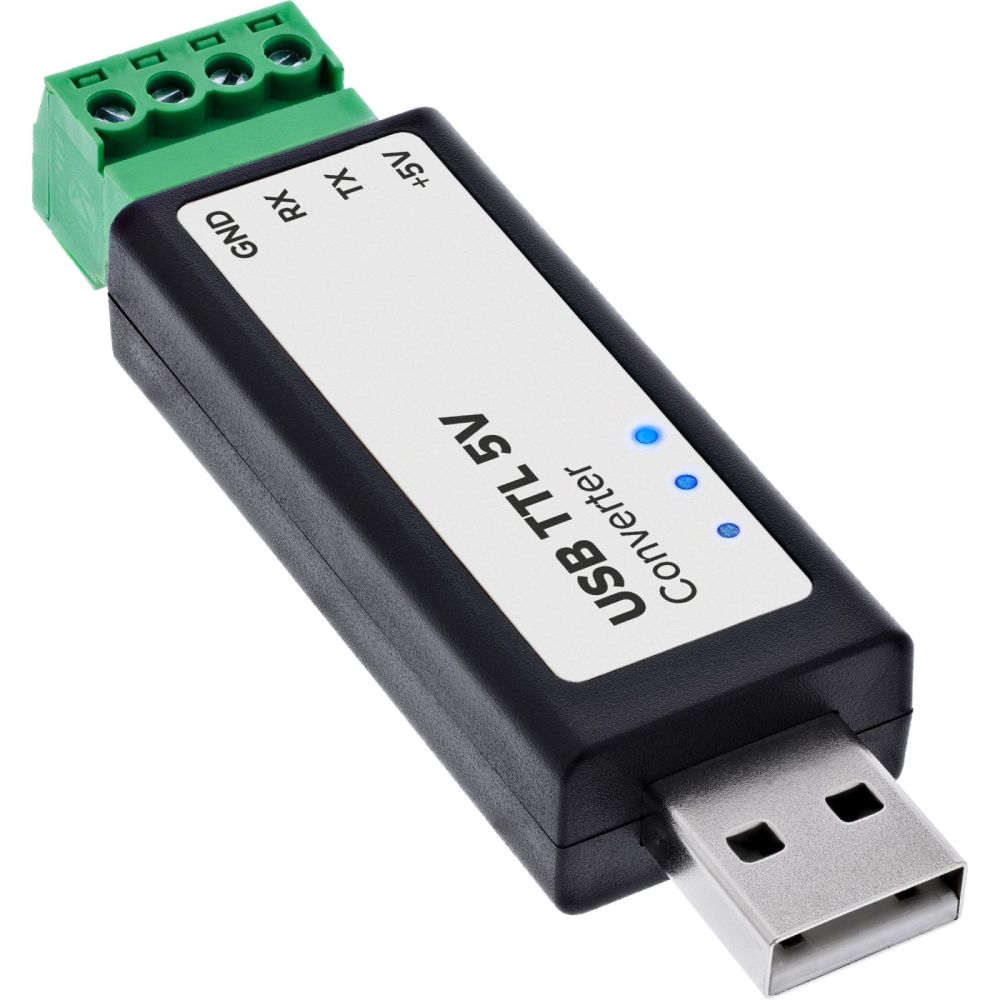

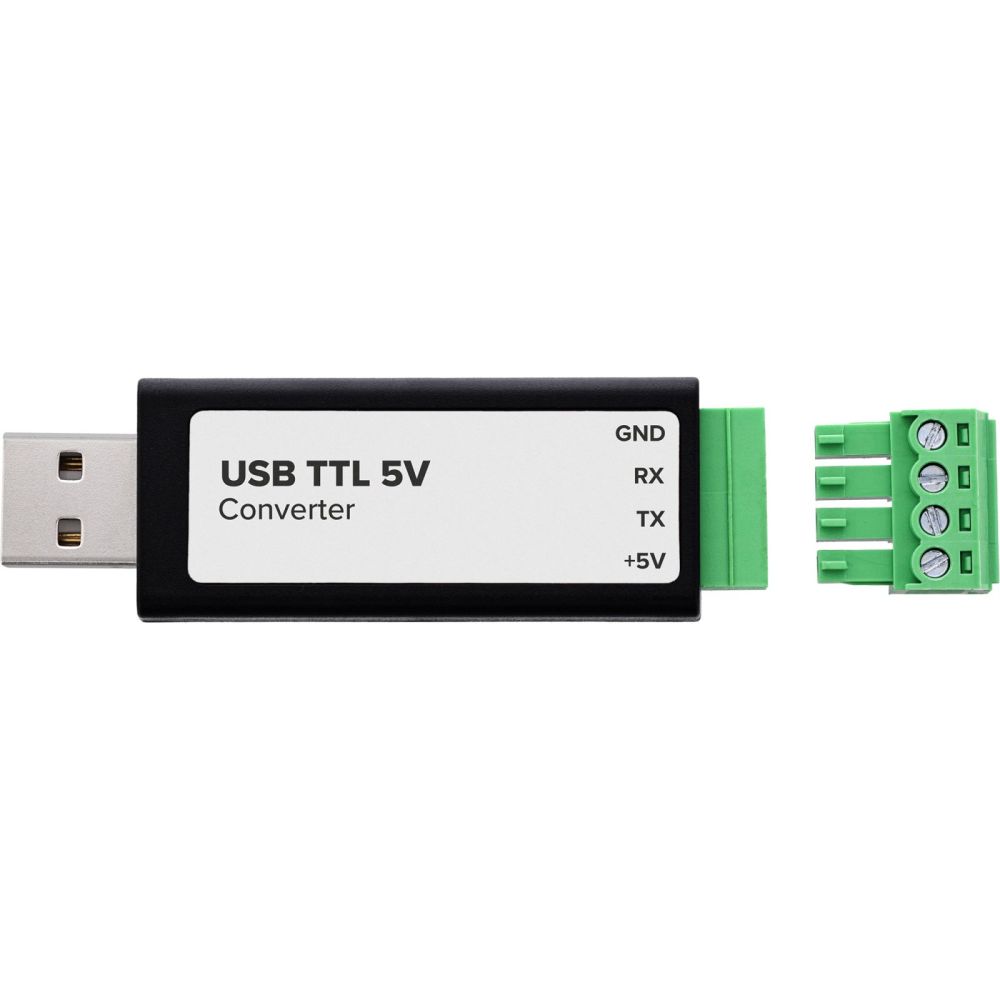

Einfache Installation: Der USB zu TTL Konverter wird über USB-A angeschlossen und über eine 4-polige Schraubklemme mit GND, TXD, RXD und +5 V verbunden. Dadurch gelingt die Verdrahtung schnell und sicher. Eine zusätzliche Stromversorgung ist für den Konverter selbst nicht erforderlich und der Anschluss lässt sich unkompliziert in bestehende Systeme integrieren.
Hohe Betriebssicherheit: USB-Schutz mit 200 mA PTC-Sicherung und ESD-Schutz sowie Schutzdioden an TXD- und RXD-Leitungen tragen zum Schutz angeschlossener Geräte bei. Die rückstellbare PTC-Sicherung am +5 V-Ausgang erhöht die Betriebssicherheit zusätzlich und unterstützt einen zuverlässigen Einsatz im täglichen Betrieb.
Vielseitig einsetzbar: Unterstützt Baudraten von 300 b/s bis 3 Mbit/s und eignet sich für zahlreiche Anwendungen mit serieller TTL/UART-Kommunikation. Der Konverter kann für Konfiguration, Firmware-Updates, Diagnose, Fehlersuche und Datenübertragung mit kompatiblen Geräten verwendet werden und unterstützt Windows, Linux, macOS sowie Android.
Praktische Spannungsversorgung: Der +5 V-Ausgang wird direkt über die USB-Versorgung bereitgestellt und kann kompatible Mikrocontroller oder Peripheriegeräte mit geringer Stromaufnahme versorgen. Dadurch reduziert sich der Verkabelungsaufwand und kleine Schaltungen lassen sich komfortabel über eine einzige USB-Verbindung betreiben.
Der InLine USB zu TTL 5 V Konverter verbindet Computer mit USB-A-Anschluss mit Geräten, die eine serielle TTL/UART-Schnittstelle verwenden. Der integrierte FTDI FT232RNL Chipsatz ermöglicht eine stabile Kommunikation über einen virtuellen COM-Port und unterstützt Baudraten von 300 b/s bis 3 Mbit/s.
Produkttyp: USB zu TTL 5 V Konverter
Chipsatz: FTDI FT232RNL
Hostanschluss: USB-A
Geräteanschluss: TTL/UART Schraubklemme
Anschlussbelegung: GND, A, B, +5 V (Masse, TXD, RXD, Spannungsversorgung)
TTL-Logikpegel: 5 V fest
Baudrate: 300 b/s bis 3 Mbit/s
A-Anschluss: TXD-Ausgang (Konverter → Zielgerät)
B-Anschluss: RXD-Eingang (Zielgerät → Konverter)
+5 V-Ausgang: USB-versorgter 5 V-Ausgang für Geräte mit geringer Stromaufnahme
Maximale USB-Kabellänge: bis ca. 5 m
USB-Schutz: 200 mA PTC-Sicherung, ESD-Schutz
TTL-Schutz: Schutzdioden an TXD- und RXD-Leitungen
+5 V-Schutz: rückstellbare PTC-Sicherung
Statusanzeigen: PWR, TXD, RXD (Betrieb, Senden, Empfangen)
Unterstützte Betriebssysteme: Windows XP, Windows 7, Windows 8, Windows 8.1, Windows 10, Windows 11, Linux, macOS, Android
Betriebstemperatur: -40 °C bis +85 °C
Luftfeuchtigkeit: 5 % bis 95 % RH, nicht kondensierend
Hinweis: Der +5 V-Ausgang wird direkt aus der USB-Versorgung bereitgestellt und eignet sich zur Versorgung von Mikrocontrollern oder Peripheriegeräten mit geringer Stromaufnahme.

Betriebsbedingungen
Betriebstemperatur	-15 - 70 °C
Relative Luftfeuchtigkeit in Betrieb	5 - 95%
Energie
Ausgangsspannung	5 V
Gewicht und Abmessungen
Breite	22 mm
Tiefe	78 mm
Höhe	11 mm
Gewicht	14 g
Verpackungsbreite	100 mm
Verpackungstiefe	165 mm
Verpackungshöhe	11 mm
Paketgewicht	29 g
Abmessungen (BxTxH)	22 x 78 x 11 mm
Lieferumfang

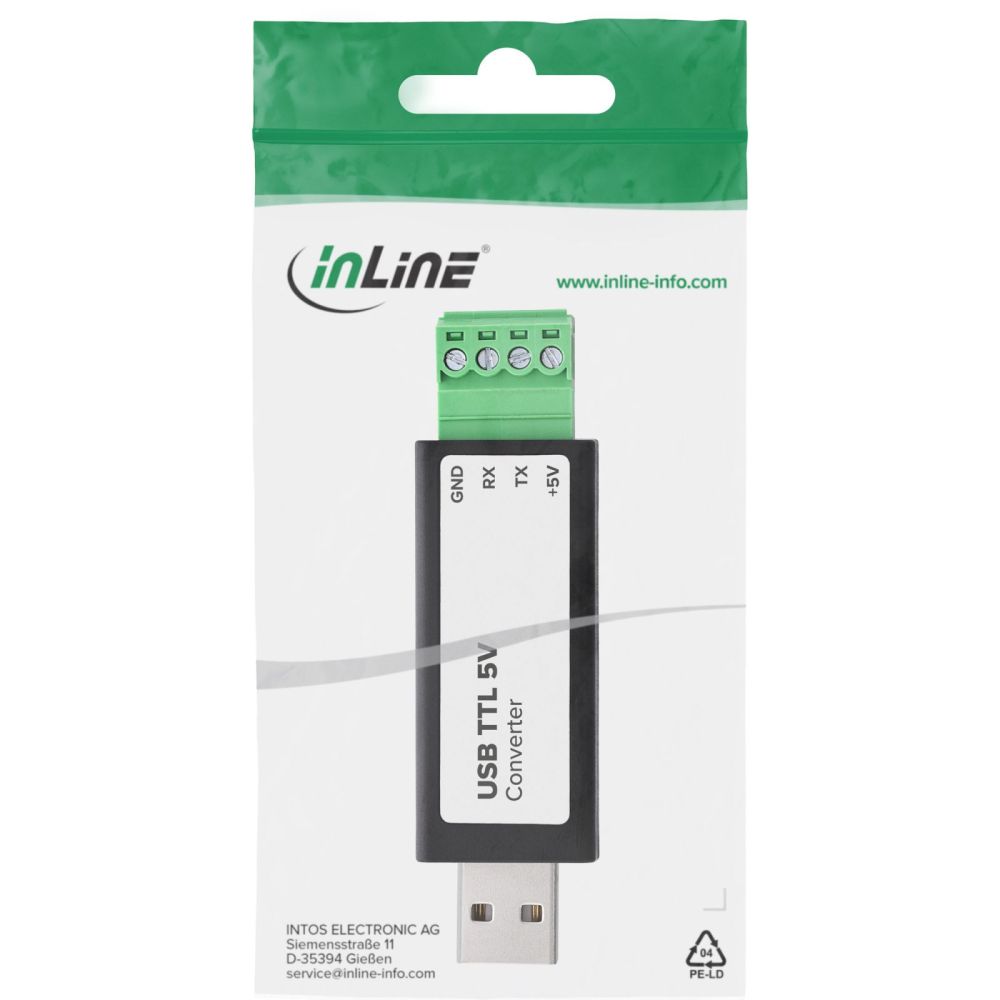

Verpackungsart	Polybag
Logistikdaten
Ursprungsland	China
Software
Unterstützt Windows-Betriebssysteme	Windows 7, Windows 8, Windows 8.1, Windows 11, Windows 10, Windows XP
Unterstützt Mac-Betriebssysteme	MacOS
Mac-Kompatibilität
Technische Daten
Seite B	USB-A Stecker
Artikel Breite	2,20cm
Breite Verpackung	0,100m
Variante	Unterstützt serielle Schnittstelle
Artikel Höhe	1,10cm
Länge Verpackung	0,165m
Unterstützte Betriebssysteme	Windows, Mac OS, Linux, Android
Netto-Gewicht	0,014kg
Artikel Länge	7,80cm
Verpackungsvolumen	0,0002m³
Seite A	TTL 5V Buchse
Höhe Verpackung	0,011m
Gewicht	0,029kg
Technische Details
Hostschnittstelle	USB 2.0
Ausgangsschnittstelle	TTL
Anschluss 1	USB Typ-A
Anschluss 2	Anschlussklemme
Steckerverbindung (Anschluss)	Stecker/Buchse
Baudrate	3000 Kbit/s
Produktfarbe	Schwarz
Chipsatz	FTDI FT232RNL
Verpackungsvolumen	200 cm³

---
