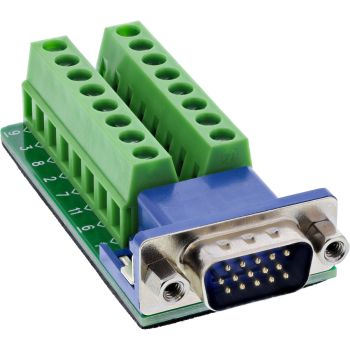

InLine® Terminalblock, VGA (HD15), Stecker, 2-reihig, Schraubklemme
|
5,31 EUR |
|||||||||||
|
( 6,32 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Lieferzeit ab Lager Vorlieferant ca. 9 Arbeitstageinfo_outline | |||||||||||
| Bestand: >50 Stück | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 22197476 | ||||||||||
| Hersteller-Nr.: | 92503B | ||||||||||
| EAN-Code: | 4043718346035 | ||||||||||
| Gewicht: | 0.036 kg | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Inline 92503B:
Stabile Verbindung durch Schraubsicherung: Der VGA-Stecker (HD15) ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Buchsen – vibrationssicher und langlebig.
Vielfältig einsetzbar in der Industrie: Ideal für analoge Videosignale, Steuerleitungen oder Prototyping in Prüfaufbauten, Maschinen oder Visualisierungssystemen.
Kompakte Bauform: Mit einer Breite von nur 63,8 mm lässt sich der Terminalblock platzsparend in bestehende Systeme integrieren – selbst bei begrenztem Raumangebot.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.
Der InLine® VGA (HD15) Terminalblock mit Stecker in 2-reihiger Ausführung eignet sich ideal für die Verdrahtung analoger Signale, z. B. bei Visualisierung, Steuerung oder Serviceeinsätzen. Über Schraubklemmen mit Druckplatte lassen sich Einzeladern im Bereich 18–26 AWG sicher anschließen – ganz ohne Löten. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm.
Die integrierte Schraubsicherung (UNC #4-40) sorgt für eine zuverlässige mechanische Verbindung zur Gegenstelle – auch bei häufiger Betätigung oder Vibration. Die kompakte Bauform erlaubt eine platzsparende Integration in Gehäuse, Prüfumgebungen oder Steuerungssysteme. Eine EVA-Isolierlage schützt zusätzlich bei der Montage auf leitfähigen Oberflächen.
VGA-Schnittstelle: HD15, Stecker, 2-reihig
Anschlusstechnik: Schraubklemme mit Druckplatte
Anschlussbereich: 18–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Betriebstemperatur: –20 °C bis +105 °C
Isolierlage: EVA-Isolierung auf Unterseite
Abmessungen: ca. 63,8 × 31 × 18 mm (L × B × H)
| Betriebsbedingungen | |
| Betriebstemperatur | -20 - 105 °C |
| Gewicht und Abmessungen | |
| Abmessungen (BxTxH) | 31 x 64 x 18 mm |
| Gewicht | 33 g |
| Breite | 31 mm |
| Tiefe | 64 mm |
| Höhe | 18 mm |
| Logistikdaten | |
| Ursprungsland | Taiwan |
| Merkmale | |
| Stecker | Terminalblock, VGA (HD15) |
| Steckerverbindung (Anschluss) | Stecker |
| Formfaktor des Steckers | Straight/Angled |
| Produktfarbe | Blau, Grün |
| AWG Kabelgröße | 26/18 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 100 V |
| Stromstärke | 0,7 A |
| Technische Daten | |
| Breite Verpackung | 0,100m |
| Artikel Höhe | 1,80cm |
| Artikel Länge | 6,40cm |
| Netto-Gewicht | 0,033kg |
| Länge Verpackung | 0,165m |
| Artikel Breite | 3,10cm |
| Gewicht | 0,036kg |
| Höhe Verpackung | 0,016m |
| Verpackungsvolumen | 0,0001m³ |
| Seite A | VGA (HD15) - Stecker |
| Verpackungsdaten | |
| Menge pro Packung | 1 Stück(e) |
| Verpackungsbreite | 100 mm |
| Verpackungstiefe | 165 mm |
| Verpackungshöhe | 16 mm |
| Paketgewicht | 36 g |
| Verpackungsvolumen | 100 cm³ |
| Verpackungsart | Polybag |
| Zertifikate | |
| Konformitätsbescheinigungen | TÜV mark, RoHS |
