InLine® Adapter 3,5 mm Klinke 4pol Stereo/Mikro auf Terminalblock, schwarz
|
2,33 EUR |
|||||||||||
|
( 2,77 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Lieferzeit ab Lager Vorlieferant ca. 9 Arbeitstageinfo_outline | |||||||||||
| Bestand: >10 Stück | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 22197741 | ||||||||||
| Hersteller-Nr.: | 92504J | ||||||||||
| EAN-Code: | 4043718346196 | ||||||||||
| Gewicht: | 0.012 kg | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Inline 92504J:
Präzise Kontaktierung von Audio-/Mikrofonsignalen: 4-polige 3,5 mm Klinke mit zugeordneter Klemmleiste (L, R, V, +) – ideal für Audio-, Headset- oder Steuerleitungen in Prototyping- und Testumgebungen.
Seitliche Klemmleiste für platzsparenden Aufbau: Kompakte Anschlusslösung mit nebeneinander liegender Schraubklemmleiste – ideal für schmale Adapterfelder oder beengte Prüfumgebungen.
Vielfältig einsetzbar in der Industrie: Für Signalverarbeitung, Steuerungsbau, Multimedia-Schnittstellen oder Entwicklungslabore mit analoger Audiointegration.
Hohe Signalqualität: Isolationswiderstand ≥ 10 MΩ bei 300 V DC und Nennstrom bis 1 A – robust und geeignet für den Dauerbetrieb unter industriellen Bedingungen.

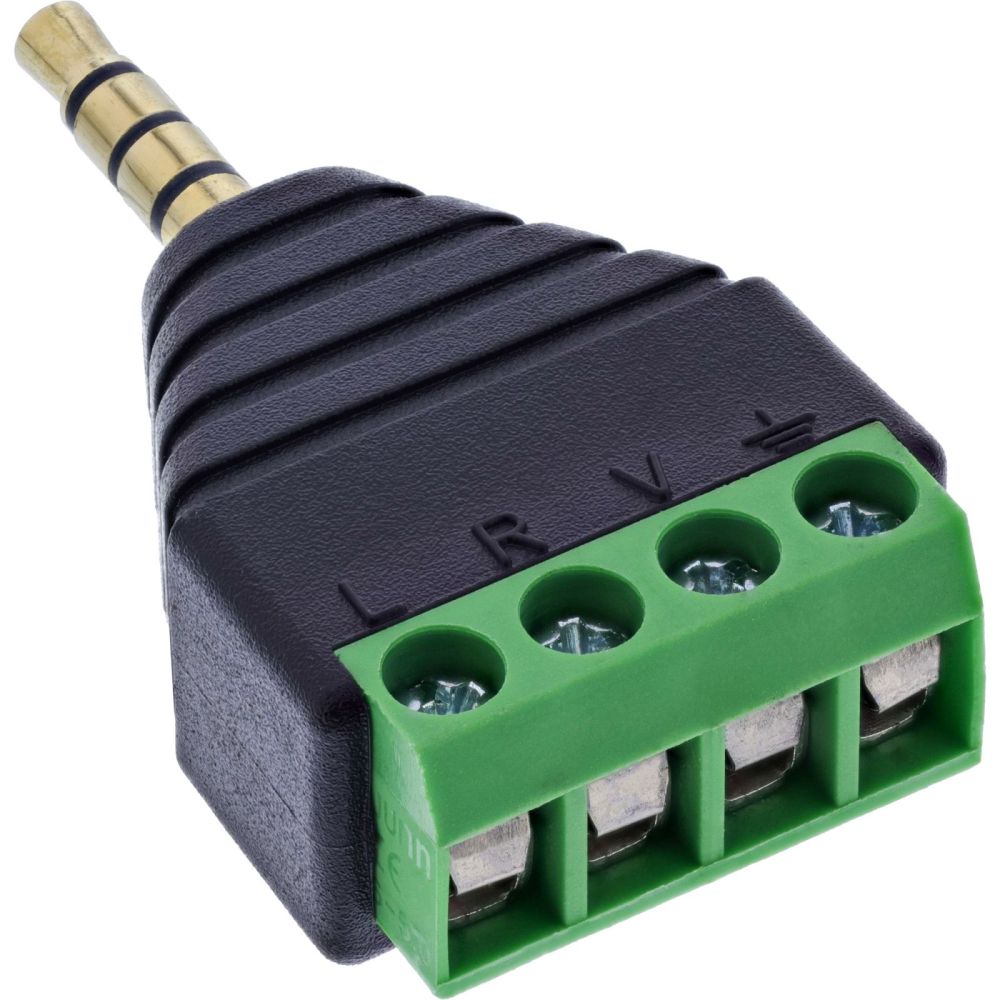

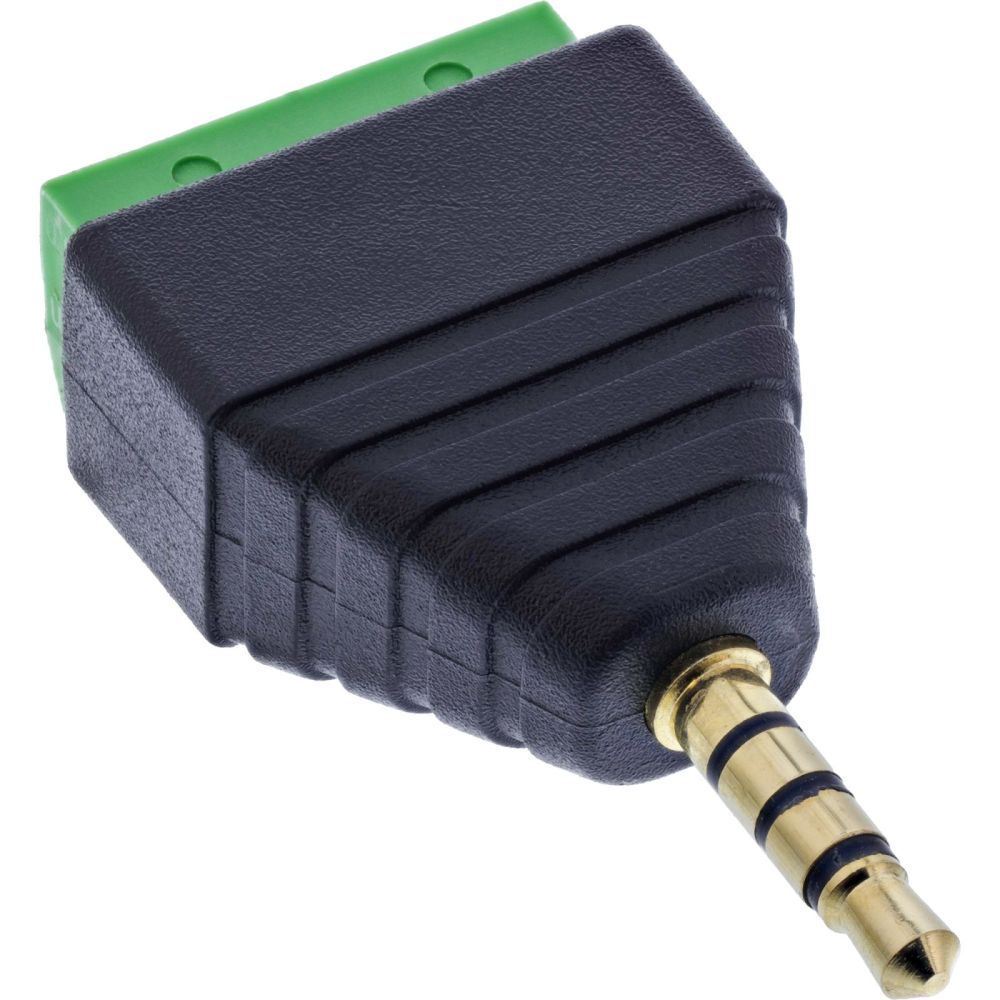

Der InLine® 3,5 mm 4-pol Klinke-auf-Terminalblock-Adapter bietet eine einfache Möglichkeit, analoge Audio- und Mikrofonsignale ohne Löten zu verdrahten. Der 3,5 mm Klinkenstecker (TRRS) ist direkt mit einer 4-poligen Schraubklemmleiste verbunden. Die Anschlüsse sind klar beschriftet: L (Links), R (Rechts), V (Mikrofon / Spannung), + (gemeinsame Masse bzw. Schirmung) – ideal für die Signalaufteilung bei Headset- oder Kombistecker-Anwendungen.
Die Schraubklemmen im 5,0 mm Rastermaß unterstützen Adern im Bereich 18–26 AWG. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher mit Klingenbreite ≤ 2,5 mm. Der kompakte Aufbau ermöglicht den Einsatz in beengten Einbausituationen, z. B. in Prüfaufbauten, Entwicklungslabors oder Audiointerfaces. Die EVA-Isolierlage schützt bei Montage auf leitfähigen Untergründen.
Klinkenanschluss: 3,5 mm TRRS-Klinkenstecker (4-polig, L/R/Mikro/Masse)

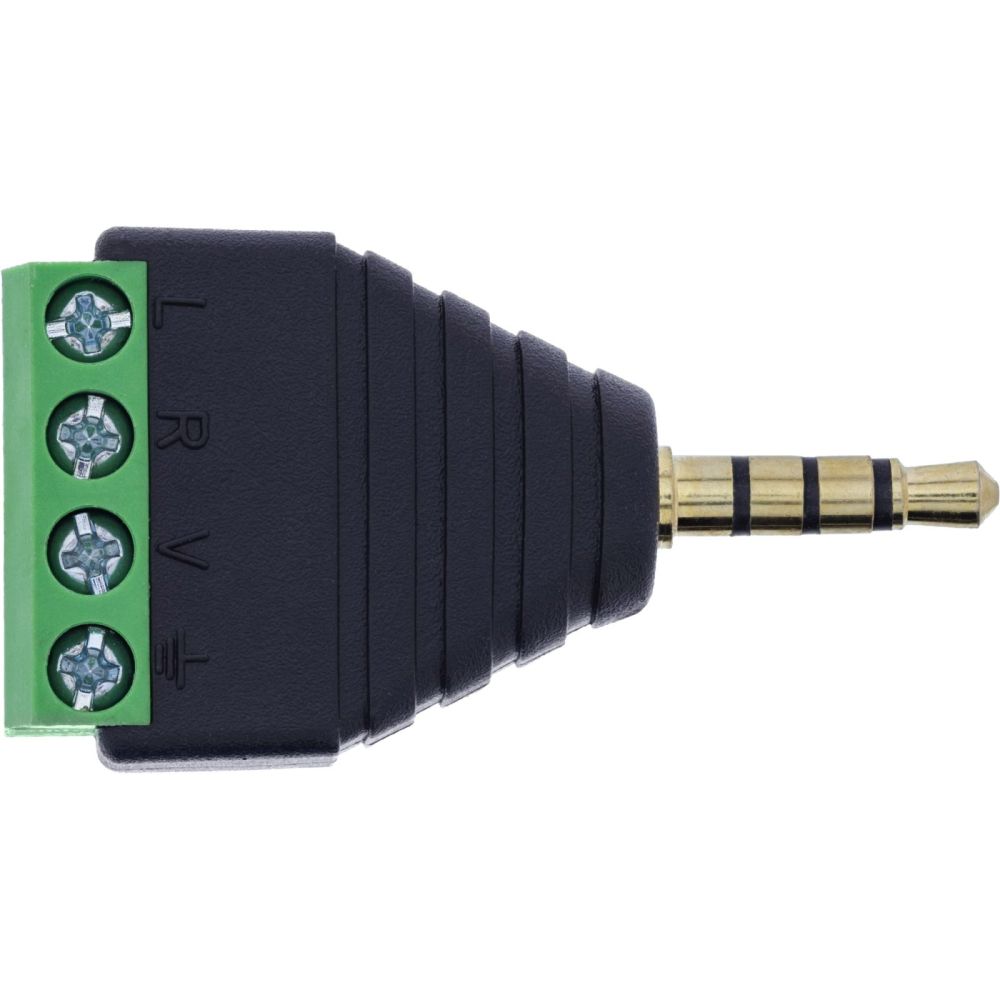

Polzahl / Klemmbelegung: 4 Klemmen / L, R, V, +
Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
Anschlussbereich: 18–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 1,0 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Max. Leiterwiderstand: 5 Ohm
Betriebstemperatur: –10 °C bis +70 °C
Isolierlage: EVA-Isolierung auf Unterseite
| Betriebsbedingungen | |
| Betriebstemperatur | -10 - 70 °C |
| Gewicht und Abmessungen | |
| Abmessungen (BxTxH) | 23 x 44 x 14 mm |
| Gewicht | 10 g |
| Breite | 23 mm |
| Tiefe | 44 mm |
| Höhe | 14 mm |
| Logistikdaten | |
| Ursprungsland | Taiwan |
| Merkmale | |
| Stecker | 3,5 mm Klinke 4-pol TRRS / Terminalblock 4 Klemmen |
| Steckerverbindung (Anschluss) | Stecker/Buchse |
| Formfaktor des Steckers | Gerade |
| Produktfarbe | Schwarz, Grün |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Stromstärke | 1 A |
| Technische Daten | |
| Netto-Gewicht | 0,010kg |
| Artikel Länge | 4,40cm |
| Breite Verpackung | 0,070m |
| Artikel Breite | 2,30cm |
| Höhe Verpackung | 0,015m |
| Seite A | 3,5mm 4-pol Klinkenstecker |
| Verpackungsvolumen | 0,0001m³ |
| Variante | Stereo/Mikro |
| Gewicht | 0,012kg |
| Länge Verpackung | 0,135m |
| Artikel Höhe | 1,40cm |
| Verpackungsdaten | |
| Menge pro Packung | 1 Stück(e) |
| Verpackungsbreite | 70 mm |
| Verpackungstiefe | 135 mm |
| Verpackungshöhe | 15 mm |
| Paketgewicht | 12 g |
| Verpackungsvolumen | 100 cm³ |

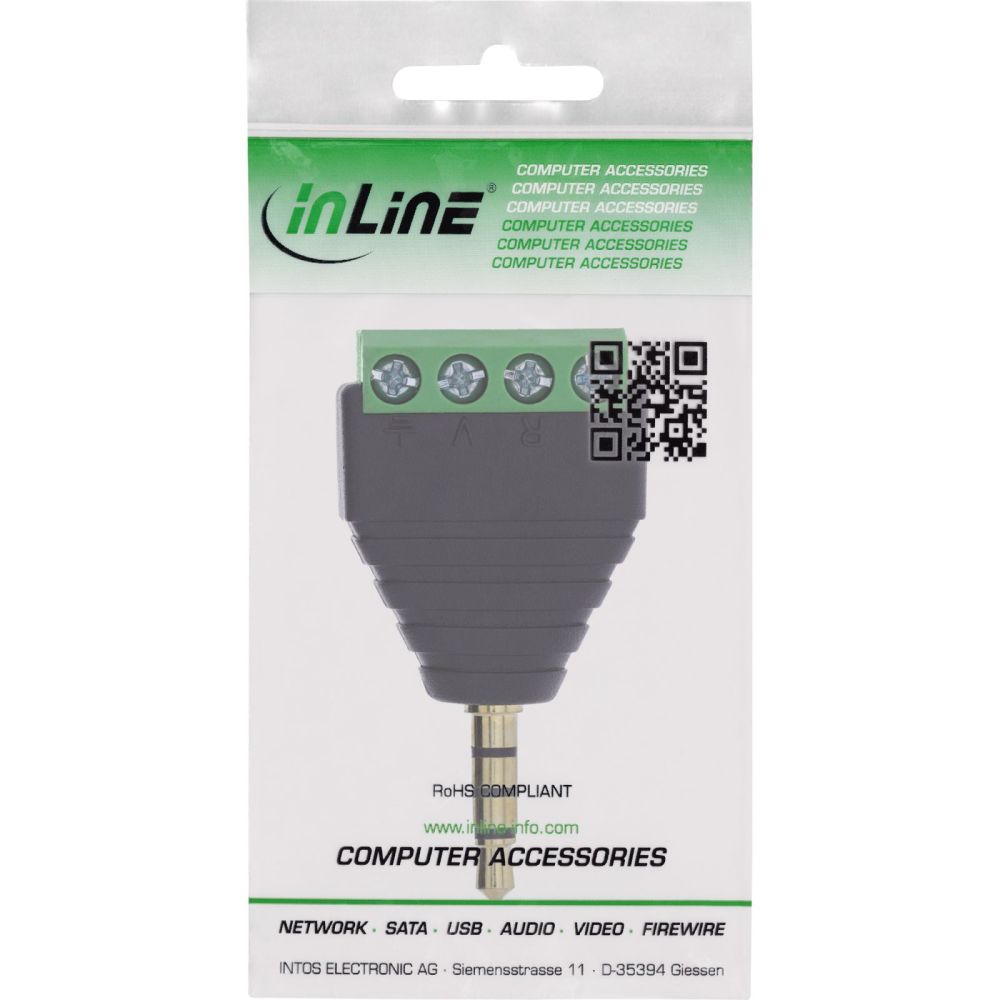

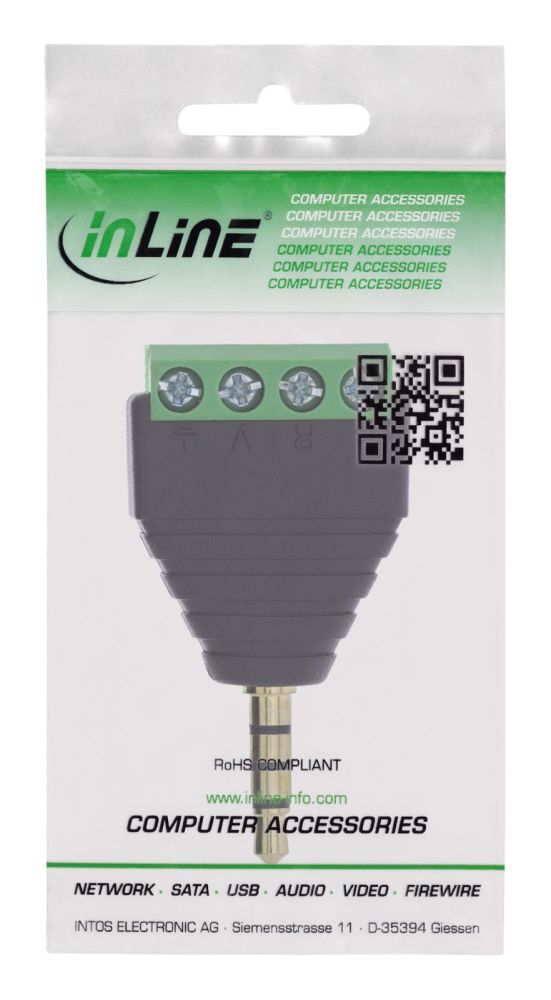

| Verpackungsart | Polybag |
| Zertifikate | |
| Konformitätsbescheinigungen | RoHS, TÜV mark |
