InLine® 6,35mm Klinkenstecker an Terminalblock, Stereo, 3pol content_copy

Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Präzise Kontaktierung von Audiosignalen: 3-poliger 6,35 mm Klinkenstecker (TRS) mit klar zugeordneten Klemmen (L, R, +) – ideal für professionelle Audio- oder Steuerleitungen im Prototyping, bei Messungen oder im Steuerungsbau.
Seitliche Klemmleiste für platzsparenden Aufbau: Nebeneinanderliegende Klemmen im 5,0 mm Rastermaß erlauben eine kompakte Integration – z. B. in Audioverteilern, Prüfboxen oder Signalwandlern.
Vielfältig einsetzbar in der Industrie: Zur analogen Signalverdrahtung im Labor, in Steuerungsmodulen, Audiointerfaces oder Multimedia-Applikationen mit 6,35-mm-Schnittstellen.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom bis 1 A pro Pin gewährleisten zuverlässige Signalübertragung – auch im Dauerbetrieb.

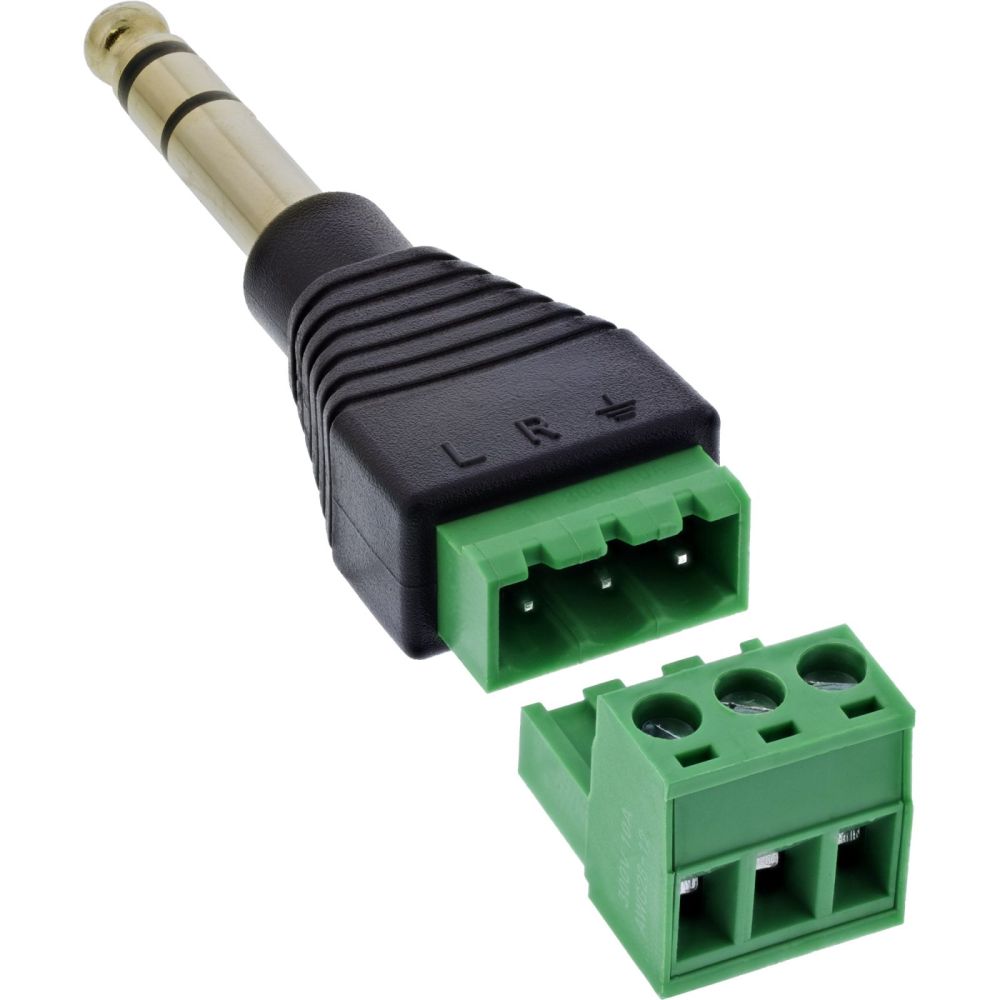

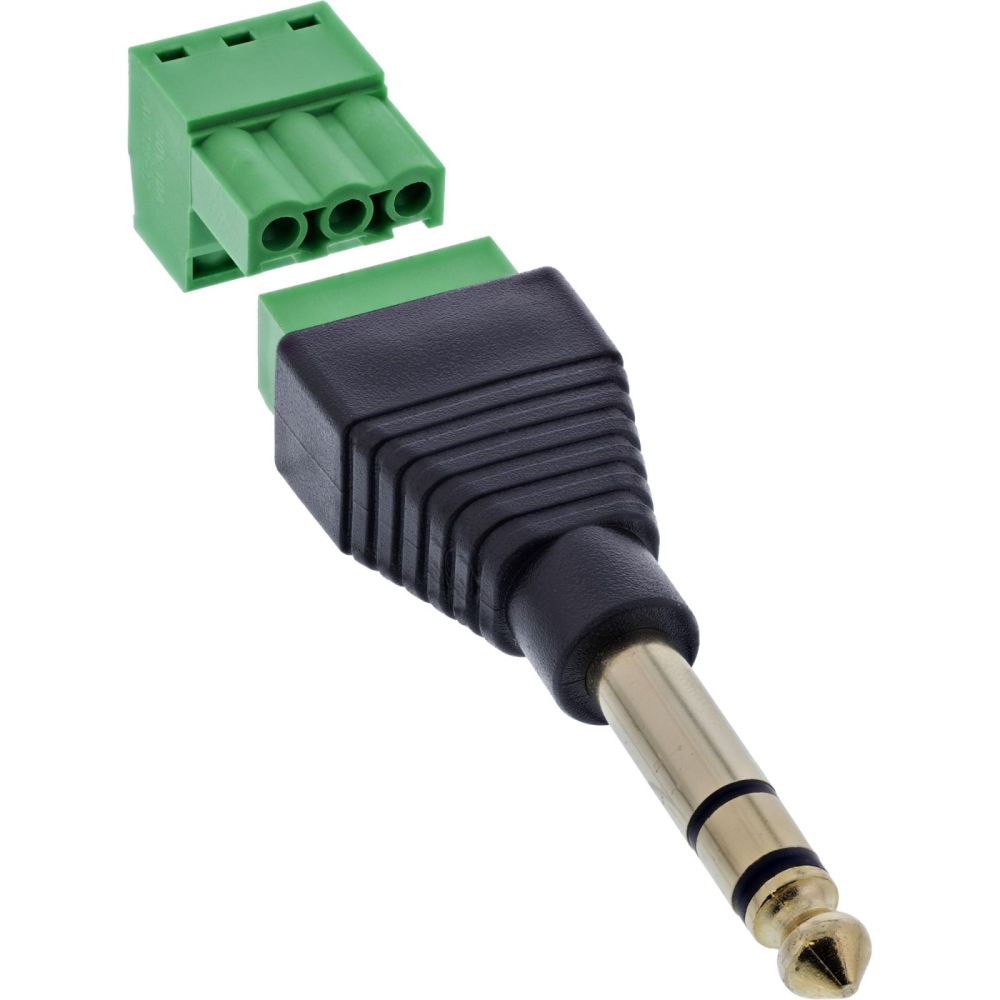

Der InLine® 6,35 mm TRS-Klinkenstecker (Stereo, 3-polig) an Terminalblock bietet eine verlötfreie Lösung zur Anbindung analoger Audiosignale – z. B. bei Steuerleitungen, Testaufbauten oder Prototypen. Die Schraubklemmen mit Druckplatte sind seitlich ausgerichtet und ermöglichen eine schnelle, werkzeugunterstützte Verdrahtung im Bereich 18–26 AWG.

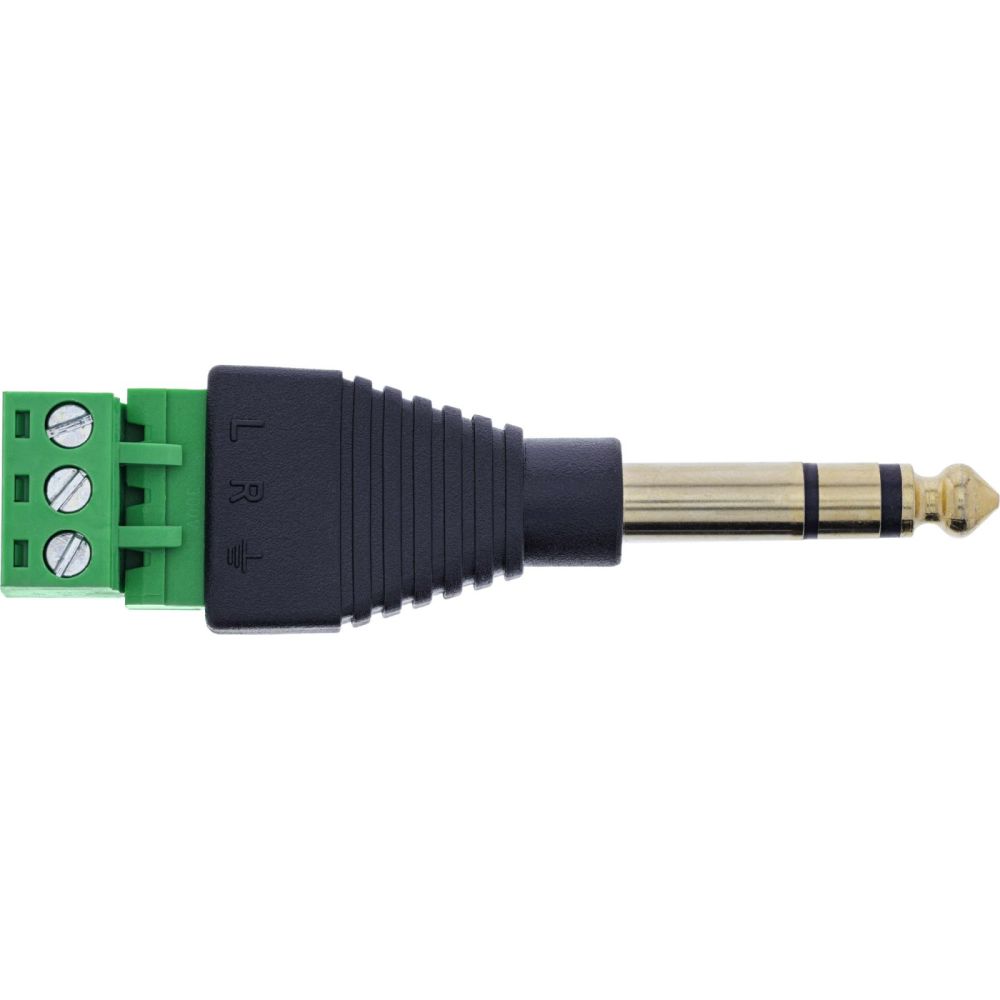

Die Klemmbelegung ist klar gekennzeichnet: L (Links), R (Rechts), + (gemeinsame Masse / Schirmung). Das kompakte Design eignet sich auch für Anwendungen mit geringem Platzbedarf, etwa in Rack-Systemen, Verteilern oder mobilen Testfeldern. Die EVA-Isolierlage auf der Unterseite schützt bei Montage auf leitfähigem Untergrund.
Klinkenanschluss: 6,35 mm TRS-Klinkenstecker (3-polig, Stereo)
Polzahl / Klemmbelegung: 3 Klemmen / L, R, +
Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
Anschlussbereich: 18–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 1,0 A pro Pin
Max. Betriebsspannung: 70 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Max. Leiterwiderstand: 5 Ohm
Betriebstemperatur: –10 °C bis +70 °C
Isolierlage: EVA-Isolierung auf Unterseite

Betriebsbedingungen
Betriebstemperatur	-10 - 70 °C
Gewicht und Abmessungen
Abmessungen (BxTxH)	21 x 80 x 16 mm
Gewicht	16 g
Breite	21 mm
Tiefe	80 mm
Höhe	16 mm
Logistikdaten
Ursprungsland	Taiwan
Merkmale
Stecker	6,35 mm Klinke 3-pol TRS / Terminalblock 3 Klemmen
Steckerverbindung (Anschluss)	Stecker/Buchse
Formfaktor des Steckers	Gerade
Produktfarbe	Schwarz, Grün
AWG Kabelgröße	26/16
Durchschlagfestigkeit	300 V
Kontaktwiderstand	10 mΩ
Spannung	70 V
Stromstärke	1 A
Technische Daten
Gewicht	0,018kg
Länge Verpackung	0,135m
Artikel Breite	2,10cm
Breite Verpackung	0,070m
Variante	Stereo
Artikel Länge	8,00cm
Höhe Verpackung	0,020m
Verpackungsvolumen	0,0001m³
Seite A	6,3mm 3-pol Klinkenstecker
Netto-Gewicht	0,016kg
Artikel Höhe	1,60cm
Verpackungsdaten
Menge pro Packung	1 Stück(e)
Verpackungsbreite	70 mm
Verpackungstiefe	135 mm
Verpackungshöhe	20 mm
Paketgewicht	18 g
Verpackungsvolumen	100 cm³

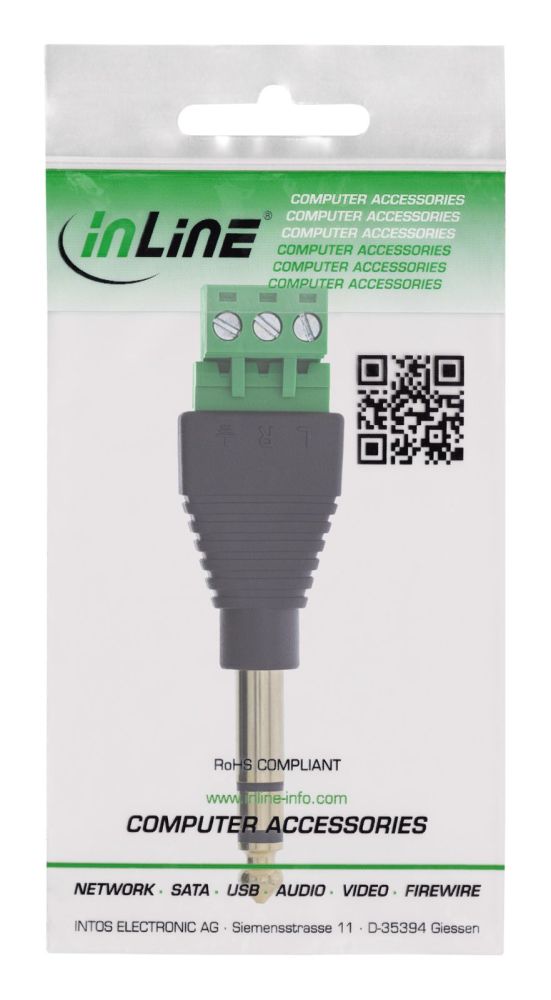

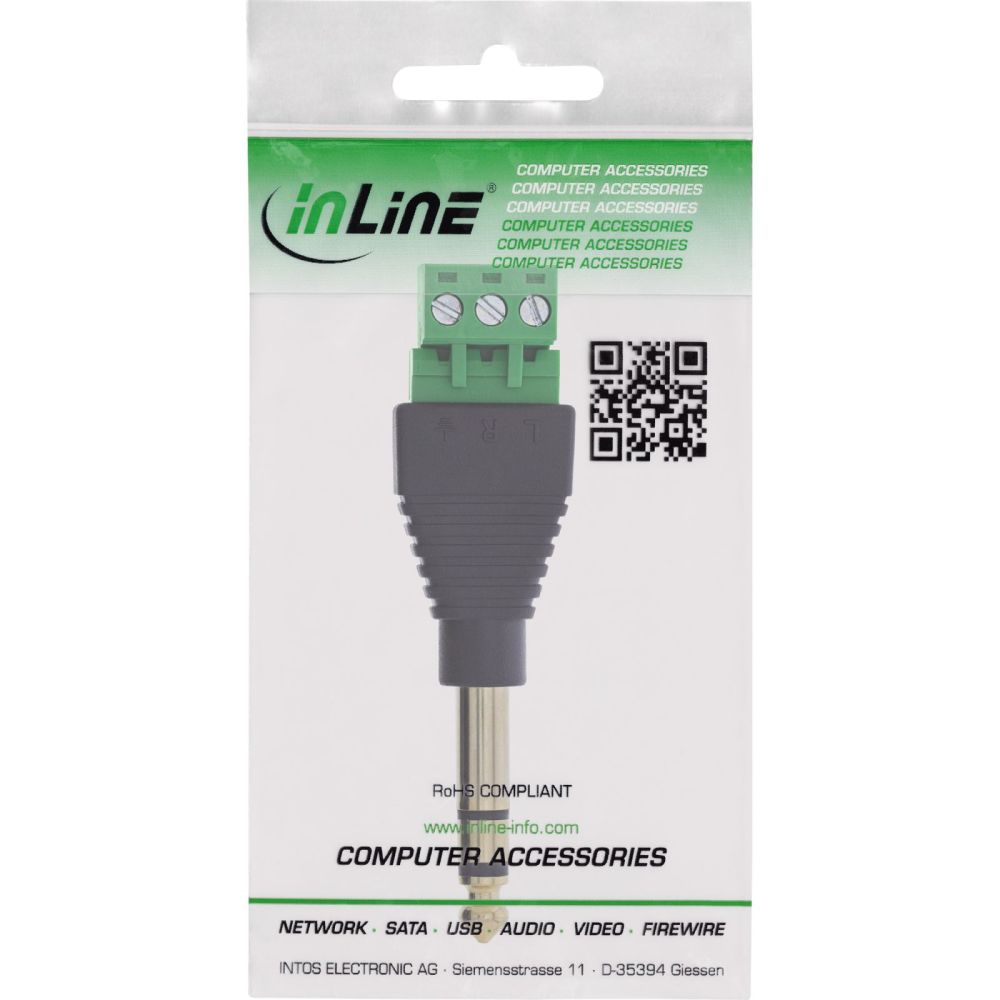

Verpackungsart	Polybag
Zertifikate
Konformitätsbescheinigungen	RoHS, TÜV mark

---
