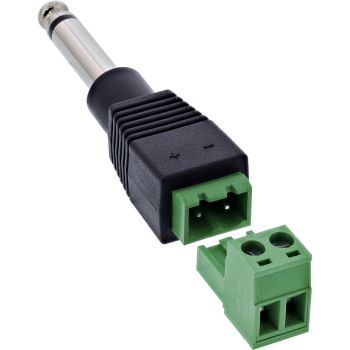

InLine® 6,35mm Klinkenstecker an Terminalblock, Mono, 2pol
|
2,82 EUR |
|||||||||||
|
( 3,36 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
| Lieferzeit ab Lager Vorlieferant ca. 9 Arbeitstageinfo_outline | |||||||||||
| Bestand: >10 Stück | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 22197509 | ||||||||||
| Hersteller-Nr.: | 92504M | ||||||||||
| EAN-Code: | 4043718346226 | ||||||||||
| Gewicht: | 0.016 kg | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Inline 92504M:
Zuverlässiger Audioanschluss in Mono: 6,35 mm Klinkenstecker (TS) mit klar zugeordneten Klemmen (Signal / Masse) – ideal für Audiotechnik, Prüfaufbauten oder Steuerleitungen.
Seitliche Klemmleiste für kompakten Aufbau: Nebeneinanderliegende Klemmen im 5,0 mm Rastermaß ermöglichen eine platzsparende Integration – z. B. in Audioracks oder Testumgebungen.
Vielfältig einsetzbar in der Industrie: Zur analogen Signalverdrahtung in Audioanwendungen, Steuergeräten, Entwicklungslaboren oder Messsystemen.
Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom bis 1 A pro Pin gewährleisten eine stabile und sichere Signalübertragung im industriellen Umfeld.
Der InLine® 6,35 mm Klinkenstecker (TS, Mono) an Terminalblock ermöglicht die schnelle und verlötfreie Verdrahtung von analogen Signalen. Ideal für Audiosignale, Steuerleitungen oder Prüfaufbauten bietet dieser Adapter eine einfache Möglichkeit zur Kontaktierung – ganz ohne Lötarbeiten.
Die 2-polige Schraubklemmleiste ist klar beschriftet: + (Signal), – (Masse). Sie unterstützt Adern im Bereich 18–26 AWG und erlaubt eine werkzeugunterstützte Verdrahtung mit einem Schlitzschraubendreher ≤ 2,5 mm. Das robuste Gehäuse mit EVA-Isolierlage schützt zuverlässig bei Montage auf leitfähigem Untergrund.
Durch seine kompakte Bauweise eignet sich der Adapter auch für platzkritische Anwendungen – z. B. in Audioracks, Testsystemen oder Embedded-Projekten.
Klinkenanschluss: 6,35 mm TS-Klinkenstecker (2-polig, Mono)
Polzahl / Klemmbelegung: 2 Klemmen / + (Signal), – (Masse)
Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
Anschlussbereich: 18–26 AWG
Betätigung: Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 1,0 A pro Pin
Max. Betriebsspannung: 100 V zwischen zwei Signalen
Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
Max. Leiterwiderstand: 5 Ohm
Betriebstemperatur: –10 °C bis +70 °C
Isolierlage: EVA-Isolierung auf Unterseite
| Betriebsbedingungen | |
| Betriebstemperatur | -10 - 70 °C |
| Gewicht und Abmessungen | |
| Abmessungen (BxTxH) | 16 x 80 x 16 mm |
| Gewicht | 14 g |
| Breite | 16 mm |
| Tiefe | 80 mm |
| Höhe | 16 mm |
| Logistikdaten | |
| Ursprungsland | Taiwan |
| Merkmale | |
| Stecker | 6,35 mm Klinke 2-pol TS / Terminalblock 2 Klemmen |
| Steckerverbindung (Anschluss) | Stecker/Buchse |
| Formfaktor des Steckers | Gerade |
| Produktfarbe | Schwarz, Grün |
| AWG Kabelgröße | 26/16 |
| Durchschlagfestigkeit | 300 V |
| Kontaktwiderstand | 10 mΩ |
| Spannung | 70 V |
| Stromstärke | 1 A |
| Technische Daten | |
| Höhe Verpackung | 0,020m |
| Netto-Gewicht | 0,014kg |
| Artikel Länge | 8,00cm |
| Breite Verpackung | 0,070m |
| Variante | Mono |
| Gewicht | 0,016kg |
| Artikel Höhe | 1,60cm |
| Länge Verpackung | 0,135m |
| Artikel Breite | 1,60cm |
| Verpackungsvolumen | 0,0001m³ |
| Seite A | 6,3mm 2-pol Klinkenstecker |
| Verpackungsdaten | |
| Menge pro Packung | 1 Stück(e) |
| Verpackungsbreite | 70 mm |
| Verpackungstiefe | 135 mm |
| Verpackungshöhe | 20 mm |
| Paketgewicht | 16 g |
| Verpackungsvolumen | 100 cm³ |
| Verpackungsart | Polybag |
| Zertifikate | |
| Konformitätsbescheinigungen | RoHS, TÜV mark |
