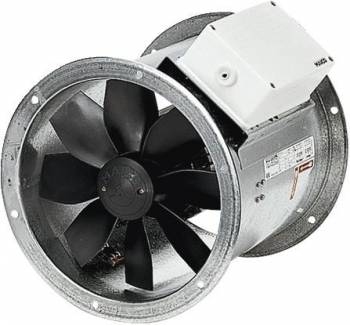

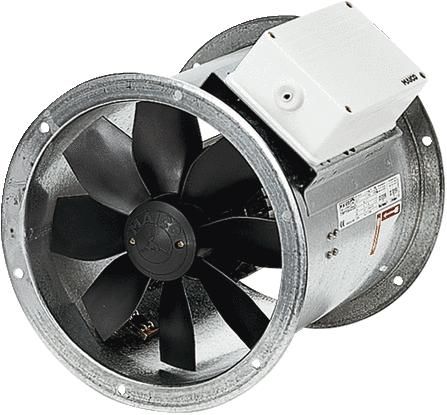

Maico DZR 40/42 B Axial-Rohrventilator DN400 polumschaltbar 0086.0066

Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Flanschbohrungen gemäß DIN EN 12220:1998. DZR 56/6 B und DZR 56/4 B: Flanschbohrungen gemäß DIN EN 12220:1998. Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden. Hohe Schutzart IP 55. Ausnahme EZR/DZR... D IP 55. Einbau in jeder Lage möglich. Motor: Asynchronmotor, drehzahlsteuerbar. Ausnahme: Typ DZR 40/2 B. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Förderrichtung ist auf dem Gerät mit Drehrichtungs- und Förderrichtungspfeil gekennzeichnet. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung. Drehstrommotor: Typenreihe DZR. Bemessungsspannung 400 V, 50 Hz. Thermischer Überlastungsschutz serienmäßig. Ausnahme: Bei DZR 25/4 D und polumschaltbaren Axial-Rohrventilatoren auf Anfrage erhältlich. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25 oder den Steuerstromkreis eines Schützes angeschlossen werden. Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten. Elektrischer Anschluss: Außenliegender Klemmenkasten mit Kabeltüllen. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel: DZR 40/42 B, Fördervolumen: 4550 m3/h / 9140 m3/h, FördervolumenNenn: 3190 m3/h / 6580 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 90 Pa - 350 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 1480 1/min - 2920 1/min - im opt. Wirkungsgrad, Drehzahl: 1487 1/min / 2948 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 240 W / 1610 W / im opt. Wirkungsgrad, INenn: 0,8 A / 2,7 A / im opt. Wirkungsgrad, IMax: 4 A, Schutzart: IP 55, Wärmeklasse: F, Polumschaltbar: ja, Polanzahl bei hoher Drehzahl: 2, Polanzahl bei niedriger Drehzahl: 4, Netzzuleitung: 5 / 1,5 mm2, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Gewicht: 24,6 kg, Nennweite: 400 mm, Breite: 460 mm, Höhe: 523 mm, Tiefe: 370 mm, Fördermitteltemperatur bei Nennstrom: 60 °C, Fördermitteltemperatur bei IMax: 60 °C, Verpackungseinheit: 1 Stück, Gesamteffizienz ?: 58,3 %, Messkategorie: D, Effizienzkategorie: total, Effizienzgrad N: 63,7, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,24 kW / 1,61 kW / 7900 m3/h, nBEP: 2930 1/min, spezifisches Verhältnis: ? 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, pf, BEP: 380 Pa, SchallleistungspegelLWA5: 76 dB(A) / 93 dB(A)
Typ: DZR 40/42 B
