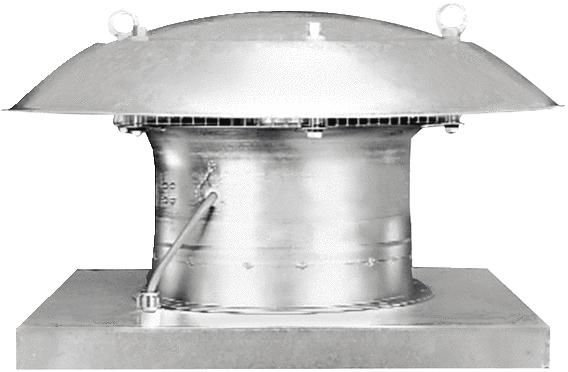

Maico DZD 25/2 B Axial-Dachventilator horizontal ausblasend DN250 0087.0213

Kurzbeschreibung: Gehäuse, Grundplatte, Anstromdüse und Regenschutzhaube aus verzinktem Stahlblech. Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857. Stabile Transportösen ermöglichen einen Transport per Kran. 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid. Thermischer Überlastungsschutz serienmäßig. Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Reversierbarer Betrieb der Ventilatoren möglich. Kundenspezifische Sonderspannungen als Sonderausführungen auf Anfrage und gegen Mehrpreis lieferbar. Für Be- oder Entlüftung mit separatem Schalter umschaltbar (Ausnahme EZD ... E). Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor blasend. Drehstrommotor: Asynchronmotor. Bemessungsspannung 400 V, 50 Hz. Schutzart DZD ... D IP 54. Schutzart DZD ... B und ... E IP 54. Drehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Thermischer Überlastungsschutz serienmäßig. Ausnahme: Bei Typ DZD 25/4 D (Motorschutzschalter wird bauseits bereitgestellt). Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25 oder den Steuerstromkreis eines Schützes angeschlossen werden. Elektrischer Anschluss: Anschlusskabel, ca. 1,7 m lang. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG. Eine fachgerechte Festinstallation bei waagerechter Einbaulage, fest verlegter elektrischer Zuleitung und korrekter Luftführung über Schacht oder Rohr ist vorgeschrieben.Artikel: DZD 25/2 B, Fördervolumen: 1840 m3/h, FördervolumenNenn: 1100 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 125 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 2830 1/min - im opt. Wirkungsgrad, Drehzahl: 2844 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 170 W / im opt. Wirkungsgrad, INenn: 0,35 A / im opt. Wirkungsgrad, IMax: 0,4 A, Schutzart: IP 54, Wärmeklasse: B, Netzzuleitung: 7 / 1,5 mm2, Einbauort: Dach, Einbaulage: senkrecht, Material: Stahlblech, verzinkt, Farbe: silber, Gewicht: 14,19 kg, Gewicht mit Verpackung: 16,65 kg, Nennweite: 250 mm, Breite: 570 mm, Höhe: 570 mm, Tiefe: 325 mm, Breite mit Verpackung: 615 mm, Höhe mit Verpackung: 615 mm, Tiefe mit Verpackung: 370 mm, Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C, Gesamteffizienz e: 29,2 %, Messkategorie: C, Effizienzkategorie: statisch, Effizienzgrad N: 40,2, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,179 kW / 1540 m3/h / 122 Pa, nBEP: 2853 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: Ermittlung der Energieeffizienz ohne Schutzgitter und Dachhaube. SchallleistungspegelLWA7: 91 dB(A)
Typ: DZD 25/2 B
