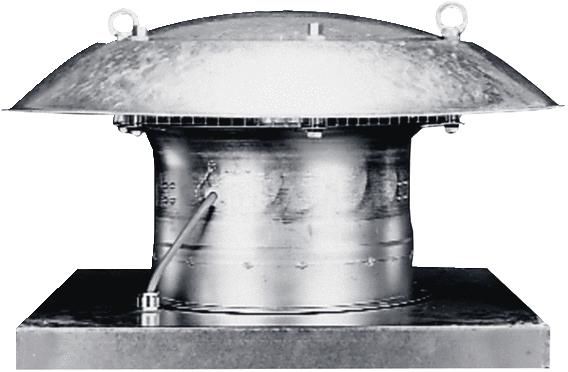

Maico 0087.0799 DZD 30/4 B E Ex e Axialdachventilator DN300 content_copy

Produktausführung
 - Für Einsatztemperaturen von -40 °C <= Ta <= +60 °C.

Besondere Eigenschaften
 - Axial-Dachventilator, explosionsgeschützt, Medium Gas.
 - Explosionsschutz und Zulassungen nach ATEX und IECEx.
 - Ex II 2 G Ex eb IIB + H2 T3/T4 Gb X / Ex II 2 G Ex h IIB + H2 T3/T4 Gb X.
 - Einsatztemperaturen abhängig von Temperaturklasse: T3 -20 °C <= Ta <= +60 °C, T4 -20 °C <= Ta <= +40 °C.
 - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert.
 - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.
 - Für Zone 1 und 2.
 - Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit.
 - Schutzart IP 64.
 - Grundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech.
 - Ausblasrichtung horizontal.
 - Stabile Transportösen ermöglichen einen Transport per Kran.
 - Für Be- oder Entlüftung umschaltbar.

Laufrad
 - Axiallaufrad aus leitfähigem Kunststoff.
 - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.

Förderrichtung
 - Die Förderrichtung ist gekennzeichnet.
 - Standard Abluftbetrieb, Förderrichtung über Motor blasend.

Motor
 - Robuster Drehstrommotor mit Kugellager, wartungsfrei.
 - Reversierbar.
 - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung.
 - Betriebsart S1 (Dauerbetrieb).
 - Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZD 35/2 B Ex...
 - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.
 - Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen.

Elektrischer Anschluss
 - Anschlussleitung ca. 1,7 m lang.
 - Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.

Sicherheitshinweise
 - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist, z. B. mit Schutzgitter SG.

Artikel:

DZD 30/4 B Ex e
 - Fördervolumen: 1390 m3/h
 - Drehzahl: 1475 1/min
 - Laufradtyp: axial
 - Luftrichtung: Be- und Entlüftung
 - Drehzahlsteuerbar: ja
 - Reversierbarkeit: ja
 - Spannungsart: Drehstrom
 - Bemessungsspannung: 400 V
 - Netzfrequenz: 50 Hz
 - Nennleistung: 95 W
 - cosphi: 0,28
 - INenn: 0,48 A
 - Imax bei UNenn: 0,48 A
 - Schutzart: IP 64
 - Wärmeklasse: F
 - Einbauort: Dach
 - Einbaulage: senkrecht
 - Material: Stahlblech, verzinkt
 - Material Gehäuse: Stahlblech, verzinkt
 - Farbe: verzinkt
 - Gewicht: 17,49 kg
 - Gewicht mit Verpackung: 21,72 kg
 - Nennweite: 300 mm
 - Breite: 660 mm
 - Höhe: 375 mm
 - Tiefe: 660 mm
 - Breite mit Verpackung: 725 mm
 - Höhe mit Verpackung: 430 mm
 - Tiefe mit Verpackung: 725 mm
 - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G
 - EX-Bezeichnung nach Norm: Ex eb IIB + H2 T3 Gb / Ex h IIB + H2 T3 Gb
 - Ta-Umgebungstemperatur: -40 °C <= Ta <= +60 °C
 - IA/IN: 3,4
 - Zeit tA: 170 sek
 - Betriebsart: S1
 - PTC DIN 44082: M 130
 - EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0104 X, IECEx EPS 19.0020X
 - Temperaturklasse: T3
 - Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)
Typ: DZD 30/4 B E Ex e
