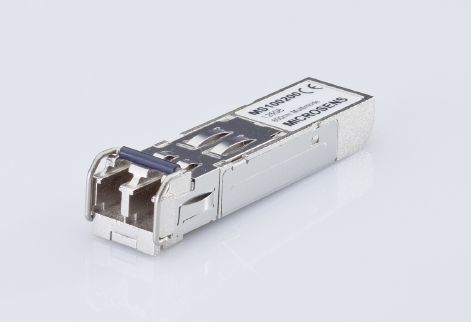

Microsens SFP Pluggable Transceiver Fast Ethernet, SX/LC, MS100190D

Die Fast Ethernet (FE) SFP Transceiver von MICROSENS bieten eine zuverlässige und flexible Lösung für die Datenübertragung in Netzwerken mit Bandbreiten bis zu 155 MBit/s. Mit ihrem kompakten Small Form Factor Pluggable (SFP) Design sind diese Module ideal für den Einsatz in aktiven Netzwerkkomponenten wie Switches, Routern und Medienkonvertern geeignet. Sie unterstützen sowohl Fast Ethernet als auch das STM-1-Protokoll und bieten je nach Modell Reichweiten von 2 km bis zu 40 km.

Die SFP Transceiver sind in unterschiedlichen Varianten verfügbar, um eine Vielzahl von Anforderungen abzudecken: Multimode, Singlemode, sowie WDM-Varianten für simplex (bidirektionale) Verbindungen. Die WDM-Modelle nutzen unterschiedliche Wellenlängen für Senden und Empfangen, was eine Übertragung über eine einzige Glasfaser ermöglicht. Der Hot-Swap-fähige Aufbau erlaubt die Installation und den Austausch der Module während des laufenden Betriebs, ohne den Netzwerkbetrieb zu beeinträchtigen.

Die standardisierte Bauform gemäß Multi Source Agreement (MSA) und SFF-8472 gewährleistet Kompatibilität mit zahlreichen Netzwerkgeräten, während Varianten mit Digitalem Diagnoseinterface (DDM) eine erweiterte Überwachung der Betriebsdaten ermöglichen. Für den Einsatz in industriellen Umgebungen sind spezielle Versionen mit einem erweiterten Temperaturbereich von -40 °C bis +85 °C erhältlich.
Technische Spezifikationen:

Allgemeine Merkmale:

Typ: SFP (Small Form Factor Pluggable)
Anschluss: LC Duplex oder LC Simplex (je nach Modell)
Schnittstelle: Multimode oder Singlemode
Bandbreite: 100–155 MBit/s (modellabhängig bis zu 200 MBit/s)
Einsatztemperatur:
Standard: 0 °C bis +70 °C
Industrielle Variante: -40 °C bis +85 °C
Protokolle: Fast Ethernet, STM-1, OC-3 (modellabhängig)

Optische Eigenschaften (modellabhängig):

Wellenlänge TX: 1310 nm (typisch), WDM-Modelle: TX 1310 nm / RX 1550 nm oder umgekehrt
Reichweite: 2 km (Multimode) bis 40 km (Singlemode)
Powerbudget: 11–30 dB (modellabhängig)
Extinction Ratio: 8,2–10 dB (modellabhängig)
Digitales Diagnoseinterface: Intern (bei DDM-Modellen)

Modelle und Reichweiten:

Multimode (1310 nm, LC Duplex):
Reichweite: 2 km
Temperaturbereich: 0 °C bis +70 °C (MS100190D), -40 °C bis +85 °C (MS100190DX)
Singlemode (1310 nm, LC Duplex):
Reichweite: 15 km oder 40 km
Temperaturbereich: 0 °C bis +70 °C oder -40 °C bis +85 °C (modellabhängig)
WDM (Simplex, LC Simplex):
Reichweite: 15 km
TX/RX Wellenlängen: TX 1310 nm / RX 1550 nm oder umgekehrt
Temperaturbereich: -40 °C bis +85 °C

Sicherheitsmerkmale:

Laserklasse 1: Erfüllt internationale Sicherheitsstandards.
Sicherheitshinweise:
Niemals direkt in den optischen Ausgang schauen, um Augenschäden zu vermeiden.
Nicht genutzte optische Anschlüsse mit Schutzkappen abdecken.
Verbindungen erst nach Abschluss aller Installationen aktivieren.

Bestellinformationen:

Multimode-Modelle:
MS100190D: 155 MBit/s, FX, 1310 nm, DDM, LC, Reichweite 2 km, 0 °C bis +70 °C.
MS100190DX: 155 MBit/s, FX, 1310 nm, DDM, LC, Reichweite 2 km, -40 °C bis +85 °C.

Singlemode-Modelle:

MS100191: 155 MBit/s, FX, 1310 nm, LC, Reichweite 15 km, 0 °C bis +70 °C.
MS100191D: 155 MBit/s, FX, 1310 nm, DDM, LC, Reichweite 15 km, 0 °C bis +70 °C.
MS100191DX: 155 MBit/s, FX, 1310 nm, DDM, LC, Reichweite 15 km, -40 °C bis +85 °C.
MS100192D: 155 MBit/s, FX, 1310 nm, DDM, LC, Reichweite 40 km, 0 °C bis +70 °C.
MS100192DX: 155 MBit/s, FX, 1310 nm, DDM, LC, Reichweite 40 km, -40 °C bis +85 °C.

WDM-Modelle (Simplex):

MS100191DXA: 155 MBit/s, BX, TX 1310 nm / RX 1550 nm, LC simplex, Reichweite 15 km, -40 °C bis +85 °C.
MS100191DXB: 155 MBit/s, BX, TX 1550 nm / RX 1310 nm, LC simplex, Reichweite 15 km, -40 °C bis +85 °C.

Weitere Informationen und technische Details finden Sie auf der Website von MICROSENS: www.microsens.com.
