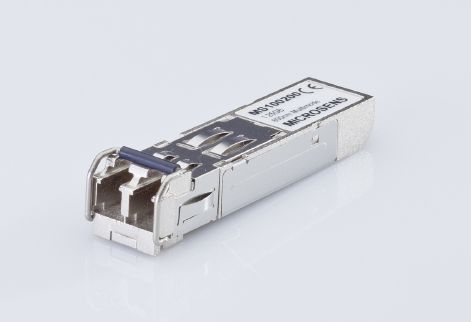

MICROSENS MS100191D SFP Pluggable Transceiver Fast Ethernet, LX/LC, content_copy

Die Fast Ethernet (FE) SFP Transceiver von MICROSENS sind eine innovative und flexible Lösung für die optische Datenübertragung in Netzwerken mit einer Bandbreite von bis zu 155 MBit/s. Sie sind in verschiedenen Ausführungen erhältlich – darunter Multimode, Singlemode und WDM-Varianten – und ermöglichen Übertragungsreichweiten von 2 km (Multimode) bis 40 km (Singlemode). Die Transceiver unterstützen Fast Ethernet, STM-1 und (modellabhängig) OC-3-Protokolle und bieten eine vielseitige Kompatibilität mit aktiven Netzwerkkomponenten.

Die kompakte Small Form Factor Pluggable (SFP) Bauform ermöglicht eine platzsparende Installation mit höchster Dichte pro Linienkarte. Dank der Hot-Swap-Fähigkeit können die Module während des laufenden Betriebs problemlos ausgetauscht werden. Varianten mit integriertem Digitalem Diagnoseinterface (DDM) bieten erweitertes Monitoring für Parameter wie Temperatur, Signalpegel und Versorgungsspannung. WDM-Modelle erlauben eine bidirektionale Übertragung über eine einzelne Glasfaser, indem unterschiedliche Wellenlängen für Senden (TX) und Empfangen (RX) genutzt werden.

Für anspruchsvolle Einsatzszenarien in industriellen Umgebungen sind spezielle Varianten mit einem erweiterten Temperaturbereich von -40 °C bis +85 °C verfügbar. Alle Transceiver erfüllen die Standards des Multi Source Agreement (MSA) und SFF-8472, was maximale Kompatibilität mit zahlreichen Netzwerkgeräten sicherstellt.
Technische Spezifikationen:

Allgemeine Merkmale:

Typ: SFP (Small Form Factor Pluggable)
Anschluss: LC Duplex oder LC Simplex (WDM-Modelle)
Schnittstelle: Multimode oder Singlemode
Bandbreite: 100–155 MBit/s (modellabhängig bis 200 MBit/s)
Protokolle: Fast Ethernet, STM-1, OC-3 (modellabhängig)
Einsatztemperaturbereich:
Standard: 0 °C bis +70 °C
Industriell: -40 °C bis +85 °C (modellabhängig)
Hot-Swap-fähig: Ja
Digitales Diagnoseinterface (DDM): Intern (modellabhängig)

Optische Eigenschaften (modellabhängig):

Multimode-Modelle:
TX/RX-Wellenlänge: 1310 nm
Reichweite: 2 km
Singlemode-Modelle:
TX/RX-Wellenlänge: 1310 nm
Reichweite: 15 km oder 40 km
WDM-Modelle (Simplex):
TX/RX-Wellenlänge: TX 1310 nm / RX 1550 nm oder umgekehrt
Reichweite: 15 km
Powerbudget: 11–30 dB (modellabhängig)
Extinction Ratio: 8,2–10 dB (modellabhängig)

Modelle und Reichweiten:

Multimode (1310 nm, LC Duplex):

MS100190D: 155 MBit/s, DDM, Reichweite 2 km, Temperaturbereich 0 °C bis +70 °C.
MS100190DX: 155 MBit/s, DDM, Reichweite 2 km, Temperaturbereich -40 °C bis +85 °C.

Singlemode (1310 nm, LC Duplex):

MS100191: 155 MBit/s, Reichweite 15 km, Temperaturbereich 0 °C bis +70 °C.
MS100191D: 155 MBit/s, DDM, Reichweite 15 km, Temperaturbereich 0 °C bis +70 °C.
MS100191DX: 155 MBit/s, DDM, Reichweite 15 km, Temperaturbereich -40 °C bis +85 °C.
MS100192D: 155 MBit/s, DDM, Reichweite 40 km, Temperaturbereich 0 °C bis +70 °C.
MS100192DX: 155 MBit/s, DDM, Reichweite 40 km, Temperaturbereich -40 °C bis +85 °C.

WDM-Modelle (Simplex):

MS100191DXA: 155 MBit/s, TX 1310 nm / RX 1550 nm, DDM, Reichweite 15 km, Temperaturbereich -40 °C bis +85 °C.
MS100191DXB: 155 MBit/s, TX 1550 nm / RX 1310 nm, DDM, Reichweite 15 km, Temperaturbereich -40 °C bis +85 °C.

Sicherheitsmerkmale:

Laserklasse 1: Konform zu internationalen Sicherheitsstandards.
Sicherheitshinweise:
Niemals direkt in die optischen Ausgänge schauen, um Augenschäden zu vermeiden.
Nicht verwendete optische Anschlüsse stets mit Schutzkappen abdecken.
Verbindungen erst nach Abschluss aller Installationen aktivieren.

Bestellinformationen:

Multimode-Modelle:

MS100190D: 155 MBit/s, FX, 1310 nm, DDM, LC, 2 km, 0 °C bis +70 °C.
MS100190DX: 155 MBit/s, FX, 1310 nm, DDM, LC, 2 km, -40 °C bis +85 °C.

Singlemode-Modelle:

MS100191: 155 MBit/s, FX, 1310 nm, LC, 15 km, 0 °C bis +70 °C.
MS100191D: 155 MBit/s, FX, 1310 nm, DDM, LC, 15 km, 0 °C bis +70 °C.
MS100191DX: 155 MBit/s, FX, 1310 nm, DDM, LC, 15 km, -40 °C bis +85 °C.
MS100192D: 155 MBit/s, FX, 1310 nm, DDM, LC, 40 km, 0 °C bis +70 °C.
MS100192DX: 155 MBit/s, FX, 1310 nm, DDM, LC, 40 km, -40 °C bis +85 °C.

WDM-Modelle (Simplex):

MS100191DXA: 155 MBit/s, BX, TX 1310 nm / RX 1550 nm, LC Simplex, 15 km, -40 °C bis +85 °C.
MS100191DXB: 155 MBit/s, BX, TX 1550 nm / RX 1310 nm, LC Simplex, 15 km, -40 °C bis +85 °C.

Weitere technische Details finden Sie auf der Website von MICROSENS: www.microsens.com.
