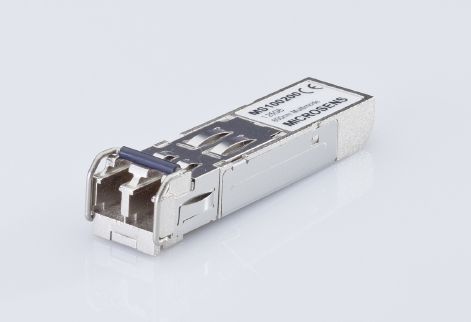

Microsens SFP Pluggable Transceiver Fast Ethernet, LX/LC, MS100191DX

Small Form Factor Pluggable (SFP) ist ein wechselbares Transceivermodul der neuen Generation, das in kompatiblen Aktivkomponenten eingesetzt wird. Es ist kleiner als alle derzeit verfügbaren Formfaktoren und bietet die höchste Dichte pro Linienkarte. Ein Großteil der aktuellen Netzwerkprodukte ist bereits mit Steckplätzen für modulare optische Transceiver ausgestattet. Dies bietet maximale Flexibilität bei der Netzwerkkonfiguration. Die Module können aufgrund ihres speziellen Aufbaus auch im laufenden Betrieb (Hot Swap) installiert werden.

Abhängig vom Kabelmedium (Multimode, Monomode, Monomode Simplex oder Twisted Pair) und der benötigten Bandbreite kann das passende SFP-Modul ausgewählt werden. Die Transceiver entsprechen den Multi Source Agreement (MSA)- und SFF-8472-Standards, die eine standardisierte Bauform und die optionale digitale Diagnosefunktion gewährleisten.

Die SFPs mit einer maximalen Bandbreite von 155 MBit/s unterstützen neben Fast Ethernet auch das STM-1-Protokoll. Je nach Modell bieten sie Multimode- oder Singlemode-Konnektivität, sowie WDM-Technologie für bidirektionale Datenübertragung über eine einzelne Faser.

Technische Spezifikationen:

Allgemeine Merkmale:

• Typ: SFP
• Anschluss: LC Duplex oder LC Simplex (WDM-Modelle)
• Schnittstelle: Multimode oder Singlemode
• Bandbreite: 100–155 MBit/s (modellabhängig bis 200 MBit/s)
• Protokolle: Fast Ethernet, STM-1, OC-3 (modellabhängig)
• Einsatztemperatur:
• Standard: 0 °C bis +70 °C
• Industriell: -40 °C bis +85 °C (modellabhängig)
• Hot-Swap-fähig: Ja
• Digitales Diagnoseinterface (DDM): Intern (modellabhängig)

Optische Eigenschaften (modellabhängig):

• Multimode:
• TX/RX-Wellenlänge: 1310 nm
• Reichweite: 2 km
• Singlemode:
• TX/RX-Wellenlänge: 1310 nm
• Reichweite: 15 km oder 40 km
• WDM (Simplex):
• TX/RX-Wellenlängen: TX 1310 nm / RX 1550 nm oder umgekehrt
• Reichweite: 15 km
• Powerbudget: 11–30 dB (modellabhängig)
• Extinction Ratio: 8,2–10 dB (modellabhängig)

Modelle und Reichweiten:

Kompakte Beschreibung:

Das Small Form Factor Pluggable (SFP) Transceivermodul ist eine flexible, leistungsstarke Lösung für moderne Netzwerkanwendungen. Dieses modulare Gerät erlaubt eine hohe Dichte pro Linienkarte und bietet optimale Netzwerkkonfigurationen dank einfacher Hot-Swap-Installation. Es unterstützt verschiedene Kabeltypen (Multimode, Monomode und simplex) und gewährleistet standardisierte Funktionen durch MSA- und SFF-8472-Konformität. Mit Bandbreiten bis zu 155 MBit/s eignet es sich ideal für Fast Ethernet und STM-1-Protokolle und wird häufig in Netzwerkinfrastrukturen eingesetzt.

Technische Daten:

Typenbezeichnung:

• MS100190D
• MS100190DX
• MS100191
• MS100191D
• MS100191DX
• MS100191DXA
• MS100191DXB
• MS100192D
• MS100192DX

Anschluss:

• LC-Stecker (duplex oder simplex, je nach Modell)

Unterstützte Kabeltypen:

• Multimode
• Monomode
• Monomode simplex

Reichweite:

• 2 km bis 60 km, abhängig vom Modell

Bandbreite:

• 50 MBit/s bis 155 MBit/s

Wellenlängenbereich:

• TX: 1260 – 1576 nm
• RX: 1260 – 1620 nm

Protokollunterstützung:

• Fast Ethernet
• STM-1
• OC-3

Betriebstemperatur:

• Standard: 0°C bis +70°C
• Industrielle Modelle: -40°C bis +85°C

Besonderheiten:

• Digitales Diagnoseinterface (je nach Modell)
• Hot-Swap-fähig
• Laserklasse 1 für Augensicherheit

Sicherheitsvorkehrungen:

• Nicht direkt in die optischen Anschlüsse schauen.
• Nicht genutzte Anschlüsse abdecken, um Augenschäden zu vermeiden.

Lieferumfang:

• SFP-Transceiver in der gewählten Spezifikation
