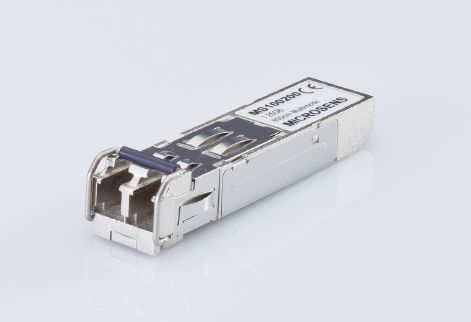

MICROSENS MS100200 Mini-GBIC, 1000Mbit, SX/LC,

Das Small Form Factor Pluggable (SFP) Transceivermodul der neuen Generation bietet maximale Flexibilität bei der Netzwerkkonfiguration und höchste Port-Dichte pro Linienkarte. Es ist mit nahezu allen aktiven Netzwerkkomponenten mit 1G-Schnittstellen kompatibel. Dank der Hot-Swap-Funktion können SFP-Module im laufenden Betrieb installiert oder ausgetauscht werden, ohne den Netzwerkbetrieb zu unterbrechen.

Die Low Power SFPs (LPC SFP) sind eine energieeffiziente Weiterentwicklung, die bei gleicher Übertragungsleistung nur 70 % der elektrischen Energie eines Standard-SFPs verbrauchen. Dies reduziert den Energieverbrauch und die Wärmeentwicklung Ihrer Netzwerkinfrastruktur erheblich. Zusätzlich gewährleistet die Konformität mit MSA- und SFF-8472-Standards eine standardisierte Bauweise und optionale Digitaldiagnosefunktionen.

Technische Daten:

Transceivertypen:

• MS100200DX-V2
• MS100210DX-V2
• MS100221DXA-V2
• MS100221DXB-V2

Anschluss:

• LC-Stecker (duplex oder simplex, je nach Modell)

Unterstützte Kabelmedien:

• Multimode
• Singlemode
• Singlemode simplex

Reichweite:

• 300 m bis 20 km (je nach Modell)

Leistungsaufnahme:

• Max. 0,6 W

Betriebstemperatur:

• -40 °C bis +85 °C

Bandbreite:

• 1,063 GBit/s bis 1,25 GBit/s

Wellenlängenbereich:

• TX: 830–1570 nm (modellabhängig)
• RX: 830–1330 nm (modellabhängig)

Powerbudget:

• 7,5 dB bis 15 dB (je nach Modell)

Lasertyp:

• VCSEL (850 nm)
• FP-Laser (1310 nm)
• DFB-Laser (1550 nm)

Protokollunterstützung:

• Gigabit Ethernet
• Gigabit Fibre Channel

Besonderheiten:

• Hot-Swap-fähig
• Energieeffizientes Design
• Digitales Diagnoseinterface (DDM)
• Laserklasse 1

Sicherheitshinweise:

• Niemals direkt in die optischen Anschlüsse schauen, da sichtbares und unsichtbares Licht der Laserkomponenten Augenschäden verursachen kann.
• Nicht genutzte Anschlüsse mit Schutzkappen abdecken.
• Vor der Inbetriebnahme sicherstellen, dass alle Verbindungen abgeschlossen sind.

Bestellinformationen:

• MS100200DX-V2: LPC SFP GbE Transceiver 1.25G SX, Multimode, 850nm, DDM, LC, -40..+85°C
• MS100210DX-V2: LPC SFP GbE Transceiver 1.25G LX, SingleMode, 1310nm, 10km, DDM, LC, -40..+85°C
• MS100221DXA-V2: LPC SFP GbE WDM-Transceiver 1.25G BX, SingleMode TX1310nm / RX1550nm, 20km, DDM, LC simplex, -40..+85°C
• MS100221DXB-V2: LPC SFP GbE WDM-Transceiver 1.25G BX, SingleMode TX1550nm / RX1310nm, 20km, DDM, LC simplex, -40..+85°C
