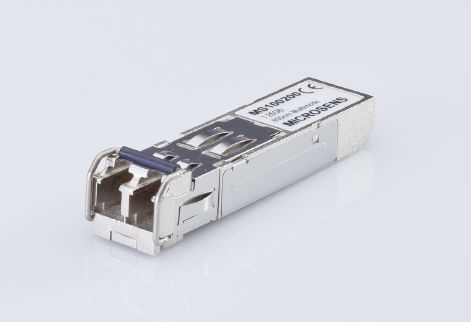

MICROSENS MS100200D Mini-GBIC, 1000Mbit, SX/LC,

Das Small Form Factor Pluggable (SFP) Transceivermodul ist eine moderne und flexible Lösung für Netzwerkanwendungen und bietet die höchste Dichte pro Linienkarte. Es ist speziell für 1G-fähige Netzwerkprodukte entwickelt, die SFP-Steckplätze nutzen, und ermöglicht maximale Flexibilität in der Netzwerkkonfiguration. Dank der Hot-Swap-Funktion können diese Module im laufenden Betrieb installiert oder ausgetauscht werden, ohne den Netzwerkbetrieb zu unterbrechen.

Die Low Power SFP-Modelle (LPC SFP) bieten dieselbe Übertragungsleistung wie Standard-SFPs, verbrauchen jedoch nur 70 % der elektrischen Leistung dank einer optimierten Schaltung. Dies führt zu einem geringeren Energieverbrauch und einer reduzierten Wärmeentwicklung, was besonders in energieeffizienten Netzwerkinfrastrukturen von Vorteil ist. Die Module erfüllen die MSA- und SFF-8472-Standards, was eine standardisierte Bauweise sowie die Nutzung der Digitaldiagnosefunktion garantiert.

Technische Daten:

Transceivertypen:

• MS100200DX-V2
• MS100210DX-V2
• MS100221DXA-V2
• MS100221DXB-V2

Anschluss:

• LC-Stecker (duplex oder simplex, je nach Modell)

Unterstützte Kabelmedien:

• Multimode
• Singlemode
• Singlemode simplex

Reichweite:

• 300 m bis 20 km (je nach Modell)

Leistungsaufnahme:

• Max. 0,6 W

Einsatztemperaturbereich:

• -40 °C bis +85 °C

Bandbreite:

• 1,063 GBit/s bis 1,25 GBit/s

Wellenlängenbereich:

• TX: 830–1570 nm (modellabhängig)
• RX: 830–1330 nm (modellabhängig)

Powerbudget:

• 7,5 dB bis 15 dB (je nach Modell)

Lasertyp:

• VCSEL (850 nm)
• FP-Laser (1310 nm)
• DFB-Laser (1550 nm)

Protokollunterstützung:

• Gigabit Ethernet
• Gigabit Fibre Channel

Besonderheiten:

• Hot-Swap-fähig
• Energieeffizientes Design (Low Power)
• Digitaldiagnoseinterface (DDM)
• Laserklasse 1

Sicherheitshinweise:

• Niemals direkt in optische Anschlüsse blicken, da sichtbares und unsichtbares Licht der Laserkomponenten Augenschäden verursachen kann.
• Nicht genutzte Anschlüsse mit Schutzkappen abdecken.
• Sicherstellen, dass alle Verbindungen abgeschlossen sind, bevor die Übertragungsleitung aktiviert wird.

Bestellinformationen:

• MS100200DX-V2: LPC SFP GbE Transceiver 1.25G SX, Multimode, 850nm, DDM, LC, -40..+85°C
• MS100210DX-V2: LPC SFP GbE Transceiver 1.25G LX, SingleMode, 1310nm, 10km, DDM, LC, -40..+85°C
• MS100221DXA-V2: LPC SFP GbE WDM-Transceiver 1.25G BX, SingleMode TX1310nm / RX1550nm, 20km, DDM, LC simplex, -40..+85°C
• MS100221DXB-V2: LPC SFP GbE WDM-Transceiver 1.25G BX, SingleMode TX1550nm / RX1310nm, 20km, DDM, LC simplex, -40..+85°C
