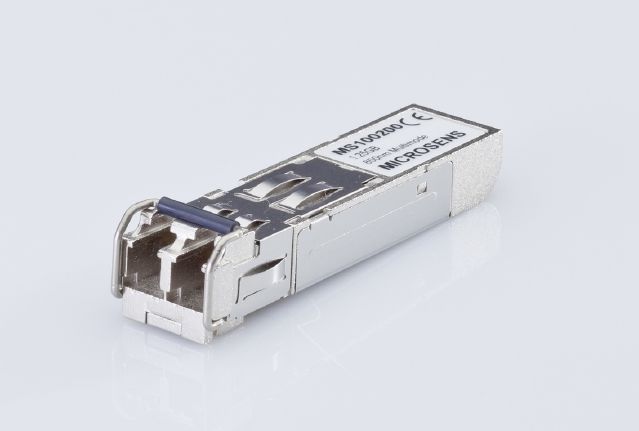

MICROSENS MS100200DX industrial GBIC SFP, 1000Mbit, SX/LC,

Das Small Form Factor Pluggable (SFP) ist ein hochmodernes, austauschbares Transceivermodul, das speziell für den Einsatz in Netzwerkkomponenten mit 1G-Schnittstellen entwickelt wurde. Es zeichnet sich durch seinen kompakten Formfaktor aus und ermöglicht eine maximale Port-Dichte pro Linienkarte. SFP-Module bieten durch Hot-Swap-Funktionalität die Möglichkeit, Module während des Betriebs auszutauschen, ohne den Netzwerkbetrieb zu unterbrechen, was die Flexibilität bei der Netzwerkkonfiguration erheblich erhöht.

Die Low Power SFPs (LPC SFP) sind eine energieeffiziente Weiterentwicklung, die bei identischer Übertragungsleistung nur 70 % der Energie eines Standard-SFPs benötigen. Dies reduziert den Energieverbrauch und die Wärmeentwicklung, was die Netzwerkleistung optimiert und gleichzeitig die Umweltbelastung minimiert. Die Einhaltung von MSA- und SFF-8472-Standards gewährleistet eine standardisierte Bauweise und bietet eine Digitaldiagnosefunktion, die die Zuverlässigkeit und Wartung erleichtert.

Technische Daten:

Transceivertypen:

• MS100200DX-V2
• MS100210DX-V2
• MS100221DXA-V2
• MS100221DXB-V2

Anschluss:

• LC-Stecker (duplex oder simplex, je nach Modell)

Unterstützte Kabelmedien:

• Multimode
• Singlemode
• Singlemode simplex

Reichweite:

• 300 m bis 20 km (je nach Modell)

Leistungsaufnahme:

• Maximal 0,6 W

Betriebstemperatur:

• -40 °C bis +85 °C

Bandbreite:

• 1,063 GBit/s bis 1,25 GBit/s

Wellenlängenbereich:

• TX: 830–1570 nm (modellabhängig)
• RX: 830–1330 nm (modellabhängig)

Powerbudget:

• 7,5 dB bis 15 dB (je nach Modell)

Lasertyp:

• VCSEL (850 nm)
• FP-Laser (1310 nm)
• DFB-Laser (1550 nm)

Protokollunterstützung:

• Gigabit Ethernet
• Gigabit Fibre Channel

Besonderheiten:

• Hot-Swap-fähig
• Energieeffizientes Low-Power-Design
• Digitaldiagnoseinterface (DDM)
• Konform mit MSA- und SFF-8472-Standards
• Sicherheit gemäß Laserklasse 1

Sicherheitshinweise:

• Niemals direkt in die optischen Ausgänge schauen, da sichtbares und unsichtbares Laserlicht dauerhafte Augenschäden verursachen kann.
• Nicht genutzte Anschlüsse stets mit Schutzkappen abdecken.
• Verbindungen vollständig herstellen, bevor die Übertragungsleitung aktiviert wird.

Bestellinformationen:

• MS100200DX-V2: LPC SFP GbE Transceiver 1.25G SX, Multimode, 850nm, DDM, LC, -40..+85°C
• MS100210DX-V2: LPC SFP GbE Transceiver 1.25G LX, SingleMode, 1310nm, 10km, DDM, LC, -40..+85°C
• MS100221DXA-V2: LPC SFP GbE WDM-Transceiver 1.25G BX, SingleMode TX1310nm / RX1550nm, 20km, DDM, LC simplex, -40..+85°C
• MS100221DXB-V2: LPC SFP GbE WDM-Transceiver 1.25G BX, SingleMode TX1550nm / RX1310nm, 20km, DDM, LC simplex, -40..+85°C
