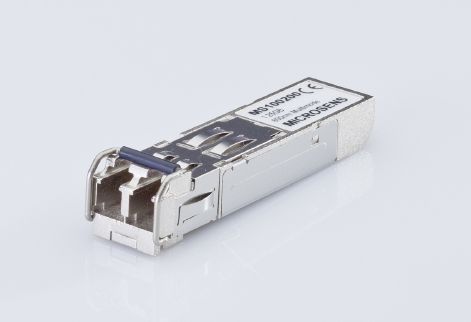

Microsens Mini-GBIC, WDM 1,25GB, SM, simplex/LC, MS100221DXA

Das Small Form Factor Pluggable (SFP) ist ein austauschbares Transceivermodul, das in kompatiblen aktiven Geräten verwendet wird. Mit seiner äußerst kompakten Bauweise ist es kleiner als alle derzeit erhältlichen Formfaktoren und bietet die höchste Dichte pro Leitungsschnittstelle. Viele der modernen Netzwerkgeräte verfügen bereits über Steckplätze für modulare optische Transceiver, was dem Nutzer eine maximale Flexibilität bei der Netzwerkkonfiguration bietet. Dank seines speziellen Designs kann das SFP-Modul auch während des Betriebs ausgetauscht werden (Hot-Swap), ohne den Netzwerkbetrieb zu unterbrechen.

Das SFP-Modul wird basierend auf dem verwendeten Kabelmedium (Multimode, Singlemode, Simplex, Twisted Pair) und der benötigten Bandbreite ausgewählt. Standards wie das Multi Source Agreement (MSA) und die Spezifikation SFF-8472 gewährleisten ein standardisiertes Design und bieten optionale digitale Diagnosefunktionen, die den Nutzen der Transceiver erweitern.

Die SFP-Module unterstützen eine maximale Bandbreite von bis zu 1,25 GBit/s und sind kompatibel mit Gigabit Ethernet sowie Gigabit Fibre Channel. Verschiedene Modelle sind für unterschiedliche Reichweiten, Wellenlängen und Temperaturbereiche optimiert, darunter auch Modelle mit erweiterter Betriebstemperatur und Langstreckenübertragung.

Technische Spezifikationen:

• Produkttyp: SFP (Small Form Factor Pluggable)
• Anschluss: LC-Duplex oder LC-Simplex (modellabhängig)
• Schnittstelle: Multimode oder Singlemode (je nach Modell)
• Unterstützte Protokolle: Gigabit Ethernet, Gigabit Fibre Channel
• Bandbreite: 1063 bis 1250 MBit/s
• Reichweiten:
- Multimode: Bis zu 0,55 km
- Singlemode: 10 km bis 120 km (modellabhängig)

• Wellenlängen:
- TX (Senden): 850 nm, 1310 nm, 1550 nm (modellabhängig)
- RX (Empfangen): Abhängig vom Modell

• Betriebstemperatur:
- Standard: 0 bis +70°C
- Erweitert: -40 bis +85°C (modellabhängig)

• Digitaldiagnosefunktion (DDM): Ja (modellabhängig)
• Powerbudget: Je nach Modell 8,5 bis 32 dB
• Laserklasse: Klasse 1 (sicher im Betrieb)

Lieferumfang:

• 1x SFP-Transceiver-Modul (modellabhängig)
• Bedienungsanleitung (sofern zutreffend)

Sicherheitsinformationen:

• Niemals direkt in die optischen Ausgänge schauen – Gefahr irreversibler Augenschäden durch sichtbares und unsichtbares Laserlicht.
• Nicht genutzte optische Anschlüsse stets mit Schutzkappen abdecken.
• Die Übertragungsleitung darf erst nach vollständiger Installation aller Verbindungen in Betrieb genommen werden.

Bestellinformationen:

• SFP GbE Transceiver 1.25G SX, Multimode 850nm, LC (Art.-Nr.: MS100200)
• SFP GbE Transceiver 1.25G SX, Multimode 850nm, DDM, LC (Art.-Nr.: MS100200D)
• SFP GbE Transceiver 1.25G SX, Multimode 850nm, DDM, LC, -40..+85°C (Art.-Nr.: MS100200DX)
• SFP GbE Transceiver 1.25G LX, SingleMode 1310nm, 10km, LC (Art.-Nr.: MS100210)
• Weitere Modelle finden Sie in den Bestellinformationen.
