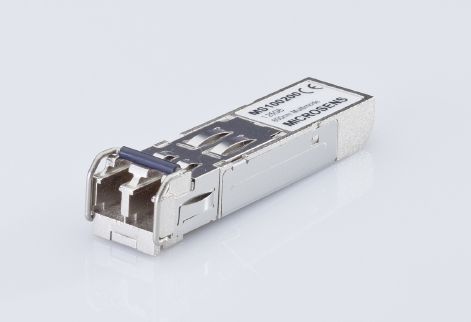

Microsens Mini-GBIC, 10GBE, 10G SONET/SDH, SFP+, MS100702D

Das Small Form Factor Pluggable (SFP+) ist ein hochmodernes, austauschbares Transceivermodul der neuen Generation, das speziell für den Einsatz in kompatiblen aktiven Netzwerkgeräten entwickelt wurde. Es ist kleiner als andere derzeit erhältliche Formfaktoren und bietet eine herausragende Portdichte pro Linienkarte. Dank seiner Bauform ist SFP+ kompatibel mit 10G-Netzwerksteckplätzen und ermöglicht eine flexible Netzwerkkonfiguration. Diese Flexibilität erlaubt es, Netzwerke individuell anzupassen und auf zukünftige Anforderungen vorzubereiten.

SFP+-Module unterstützen Bandbreiten von bis zu 11,1 GBit/s und sind für anspruchsvolle Anwendungen wie 10 Gigabit Ethernet, 8 Gigabit Fibre Channel und STM-64 optimiert. Sie können je nach Kabeltyp (Multimode, Singlemode oder Simplex) und Reichweite ausgewählt werden. Darüber hinaus sorgt die Hot-Swap-Fähigkeit dafür, dass der Austausch oder die Installation der Module im laufenden Betrieb ohne Ausfallzeit möglich ist.

Die Einhaltung von Standards wie dem Multi Source Agreement (MSA) und SFF-8472 garantiert eine einheitliche Bauweise sowie optionale Digitaldiagnosefunktionen (DDM), die eine präzise Überwachung der optischen Verbindungen ermöglichen.

Technische Spezifikationen:

Typen und Kabelmedien:

• Unterstützung für Multimode- und Singlemode-Fasern
• LC-Duplex-Stecker für zuverlässige optische Verbindungen
• Digital Diagnostic Monitoring (DDM) zur Überwachung wichtiger Parameter wie Signalstärke und Temperatur
• Kompatibilität mit 10 Gigabit Ethernet und STM-64

Technische Daten:

• Bandbreite: 8,5 GBit/s bis 11,1 GBit/s
• Reichweite:
- Multimode: 220 m bis 300 m
- Singlemode: 10 km bis 80 km

• Wellenlängen:
- Multimode: TX/RX bei 850 nm oder 1310 nm
- Singlemode: TX/RX bei 1310 nm oder 1550 nm

• Betriebstemperatur:
- Standardmodelle: 0°C bis +70°C
- Modelle mit erweitertem Temperaturbereich: -40°C bis +85°C

• Powerbudget: Zwischen 3,5 dB und 23 dB (modellabhängig)
• Protokolle: 10 Gigabit Ethernet, STM-64
• Lasertypen:
- Multimode: VCSEL oder FP
- Singlemode: DFB oder EML


Sicherheitsinformationen:

Faseroptische Komponenten emittieren sichtbares und unsichtbares Licht, das irreversible Augenschäden verursachen kann. Um Verletzungen zu vermeiden:

• Niemals direkt in die optischen Anschlüsse blicken (Blendgefahr).
• Nicht genutzte optische Ports mit Schutzkappen abdecken.
• Die Verbindung erst nach Abschluss aller Anschlüsse aktivieren.

Die aktiven Laserkomponenten entsprechen den Anforderungen der Laserklasse 1.

Bestellinformationen:

Multimode-Modelle:

• MS100700D: SFP+ 10G Transceiver SR, Multimode 850 nm, DDM, LC, Reichweite 300 m, Betriebstemperatur 0°C bis +70°C
• MS100700DX: Mit erweitertem Temperaturbereich (-40°C bis +85°C)
• MS100701D: SFP+ 10G Transceiver LRM, Multimode 1310 nm, DDM, LC, Reichweite 220 m

Singlemode-Modelle:

• MS100702D: SFP+ 10G Transceiver LR, Singlemode 1310 nm, DDM, LC, Reichweite 10 km
• MS100702DX: Mit erweitertem Temperaturbereich (-40°C bis +85°C)
• MS100704D: SFP+ 10G Transceiver ER, Singlemode 1550 nm, DDM, LC, Reichweite 40 km
• MS100706D: SFP+ 10G Transceiver ZR, Singlemode 1550 nm, DDM, LC, Reichweite 80 km

Die SFP+-Module bieten eine ideale Lösung für leistungsstarke Netzwerke, die hohe Zuverlässigkeit und Flexibilität erfordern.
