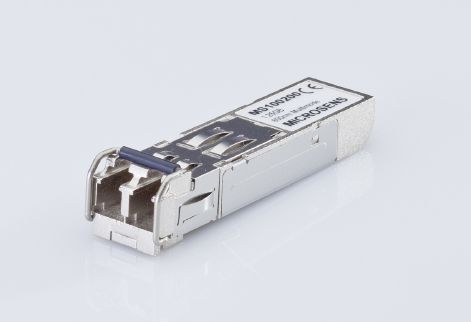

Microsens Mini-GBIC, 10GBE, 10G SONET/SDH, SFP+, MS100704D

Das Small Form Factor Pluggable (SFP+) ist ein modernes, austauschbares Transceivermodul, das speziell für den Einsatz in leistungsstarken Netzwerkkomponenten entwickelt wurde. Dank seiner kompakten Bauform ermöglicht es eine hohe Portdichte pro Linienkarte und ist damit ideal für anspruchsvolle Netzwerkinfrastrukturen geeignet. SFP+-Module sind vollständig kompatibel mit 10G-Netzwerksteckplätzen und unterstützen eine Bandbreite von bis zu 11,1 GBit/s. Sie bieten eine flexible Konfigurationsmöglichkeit für moderne Netzwerke, einschließlich Unterstützung für 10 Gigabit Ethernet, 8 Gigabit Fibre Channel und STM-64.

Das Hot-Swap-Design erlaubt den Austausch oder die Installation von SFP+-Modulen im laufenden Betrieb, ohne den Netzwerkverkehr zu beeinträchtigen. Je nach Anwendungsfall sind die Module für Multimode-, Singlemode- oder Simplex-Kabel verfügbar. Standards wie das Multi Source Agreement (MSA) und SFF-8472 garantieren einen einheitlichen Aufbau sowie optionale Digitaldiagnosefunktionen (DDM), die eine präzise Überwachung der optischen Verbindung ermöglichen.

Technische Spezifikationen:

Typen und Medien:

• Unterstützt Multimode- und Singlemode-Fasern
• LC-Duplex-Stecker für stabile Verbindungen
• Digital Diagnostic Monitoring (DDM) zur Überwachung von Parametern wie Signalstärke und Temperatur
• Hot-Swap-fähig für einfache Installation und Austausch

Technische Daten:

• Bandbreite: 8,5 GBit/s bis 11,1 GBit/s
• Reichweite:
- Multimode: 220 m bis 300 m
- Singlemode: 10 km bis 80 km

• Wellenlängen:
- Multimode: TX/RX bei 850 nm oder 1310 nm
- Singlemode: TX/RX bei 1310 nm oder 1550 nm

• Betriebstemperatur:
- Standardmodelle: 0°C bis +70°C
- Modelle mit erweitertem Temperaturbereich: -40°C bis +85°C

• Powerbudget: Zwischen 3,5 dB und 23 dB (modellabhängig)
• Protokolle: 10 Gigabit Ethernet, STM-64
• Lasertypen:
- Multimode: VCSEL oder FP
- Singlemode: DFB oder EML


Sicherheitsinformationen:

Faseroptische Komponenten emittieren sichtbares und unsichtbares Licht, das irreversible Augenschäden verursachen kann. Um Verletzungen zu vermeiden:

• Niemals direkt in optische Ausgänge blicken (Gefahr von Blendung).
• Nicht genutzte optische Anschlüsse mit Schutzkappen abdecken.
• Die Verbindung erst nach Abschluss aller Verbindungen aktivieren.

Die verwendeten aktiven Laserkomponenten entsprechen den Anforderungen der Laserklasse 1.

Bestellinformationen:

Multimode-Modelle:

• MS100700D: SFP+ 10G Transceiver SR, Multimode 850 nm, DDM, LC, Reichweite 300 m, Betriebstemperatur 0°C bis +70°C
• MS100700DX: Mit erweitertem Temperaturbereich (-40°C bis +85°C)
• MS100701D: SFP+ 10G Transceiver LRM, Multimode 1310 nm, DDM, LC, Reichweite 220 m

Singlemode-Modelle:

• MS100702D: SFP+ 10G Transceiver LR, Singlemode 1310 nm, DDM, LC, Reichweite 10 km
• MS100702DX: Mit erweitertem Temperaturbereich (-40°C bis +85°C)
• MS100704D: SFP+ 10G Transceiver ER, Singlemode 1550 nm, DDM, LC, Reichweite 40 km
• MS100706D: SFP+ 10G Transceiver ZR, Singlemode 1550 nm, DDM, LC, Reichweite 80 km

Die SFP+-Module sind die ideale Lösung für skalierbare, leistungsstarke Netzwerke, die höchste Zuverlässigkeit u
