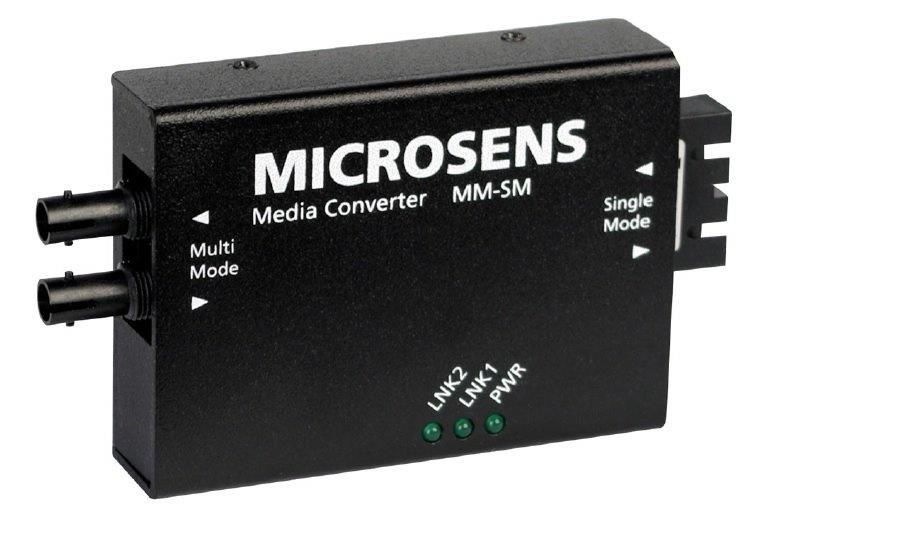

Microsens Medienkonverter Multimode / Monomode bis 155 MBit/s, Protokolltransparent, MS410568

Microsens Medienkonverter Multimode / Monomode bis 155 MBit/s, Protokolltransparent, MS410568
Medienkonverter Multimode/Monomode transparent max. 155 MBit/s, inkl.
Netzteil - Multimode: ST 850nm, Monomode: SC 1310nm 15km

Optimale Ausnutzung der Bandbreite durch direkte Übertragung. Bidirektionale Kopplung von Multimode- und Monomode-Glasfasern. Kompatibel zu allen gängigen Protokollen Versionen mit angepasstem optischen Budget bis 125 km.Die protokolltransparenten MM/SM-Umsetzer von MICROSENS bieten eine zuverlässige Möglichkeit, Multimode- und Monomode-Glasfaserverbindungen bei maximaler Übertragungsrate bis zu 1,25 GBit/s aktiv umzusetzen. Die Geräte unterstützen eine breite Palette von Protokollen und Netzwerktypen, darunter Ethernet, Fast Ethernet, Gigabit Ethernet, FDDI, ESCON und STM-1/STM-4. Dank der transparenten Signalübertragung wird die Bandbreite der Faserstrecke optimal genutzt, ohne dass eine Protokollumsetzung erforderlich ist.

Die integrierte Linktransparenz gewährleistet eine reibungslose Netzwerkfunktionalität: Bei einem Verbindungsverlust auf einer Seite wird automatisch auch der Link auf der anderen Seite deaktiviert. Die Umsetzer sind in verschiedenen Varianten erhältlich, die auf spezifische Datenraten und optische Parameter abgestimmt sind. Die Stromversorgung erfolgt über ein externes Netzteil, das im Lieferumfang enthalten ist.

Technische Daten:

Gerät:

• Typ: Protokolltransparenter Multimode/Monomode-Umsetzer
• Unterstützte Protokolle: Ethernet, Fast Ethernet, Gigabit Ethernet, FDDI, MADI, ESCON, STM-1, STM-4
• Datenraten:
- Bis zu 40 MBit/s (Modell MS410504)
- Bis zu 155 MBit/s (Modelle MS41056x)
- Bis zu 1,25 GBit/s (Modelle MS41059x)


Glasfaseranschluss:

• Fasertypen:
- Multimode: 62,5/125 µm oder 50/125 µm
- Monomode: 9/125 µm

• Wellenlängen:
- Multimode: 850 nm
- Monomode: 1310 nm, 1550 nm


Anschlüsse:

• Kabeltyp: Shielded Twisted Pair Kabel, 100 Ohm, Kategorie 5e
• LEDs:
- PWR: Betriebsbereitschaft
- LNK1: Linkstatus Glasfaserport 1
- LNK2: Linkstatus Glasfaserport 2


Optische Parameter:

• Typische Reichweiten:
- Multimode:
- 40 MBit/s: 2 km
- 155 MBit/s: 2 km
- 1,25 GBit/s: 550 m
- Monomode:
- 40 MBit/s: 15 km
- 155 MBit/s: 15 km
- 1,25 GBit/s: 10 km (bis zu 70 km bei speziellen Varianten)

• Leistung und Empfindlichkeit:
- Multimode:
- 850 nm: -13 bis -19 dBm (Sendeleistung), -26 bis -33 dBm (Empfindlichkeit)
- Monomode:
- 1310 nm, 1550 nm: -20 bis 0 dBm (Sendeleistung), -24 bis -33 dBm (Empfindlichkeit)


Umgebungsbedingungen:

• Betriebstemperatur: 0 °C bis 55 °C
• Lagertemperatur: -20 °C bis 80 °C
• Luftfeuchtigkeit: 5 % bis 80 %, nicht kondensierend

Mechanik:

• Gehäuse: Pulverbeschichtetes Stahlblech
• Abmessungen: 60 x 23 x 83 mm (B x H x T)
• Gewicht: ca. 200 g

Stromversorgung:

• Typ: Externes Netzteil (im Lieferumfang enthalten)
• Eingangsspannung: 100–240 VAC, 50/60 Hz
• Ausgangsspannung: 5 V DC

Bestellinformationen:

• Varianten:
- MS410504: MM 850 nm ST / SM 1310 nm ST, 40 MBit/s, 15 km Reichweite
- MS410567: MM 1310 nm SC / SM 1310 nm SC, 155 MBit/s, 15 km Reichweite
- MS410590: MM 850 nm SC / SM 1310 nm SC, 1,25 GBit/s, 10 km Reichweite
- MS410595: MM 850 nm SC / SM 1550 nm SC, 1,25 GBit/s, 70 km Reichweite
- Weitere Modelle für unterschiedliche Reichweiten und Schnittstellen verfügbar


Lieferumfang:

• 1x Protokolltransparenter MM/SM-Umsetzer
• 1x Externes Netzteil (5 V DC)
• 1x Kurzanleitung

Weitere Informationen:

Detaillierte technische Spezifikationen sind auf der MICROSENS-Website verfügbar.
