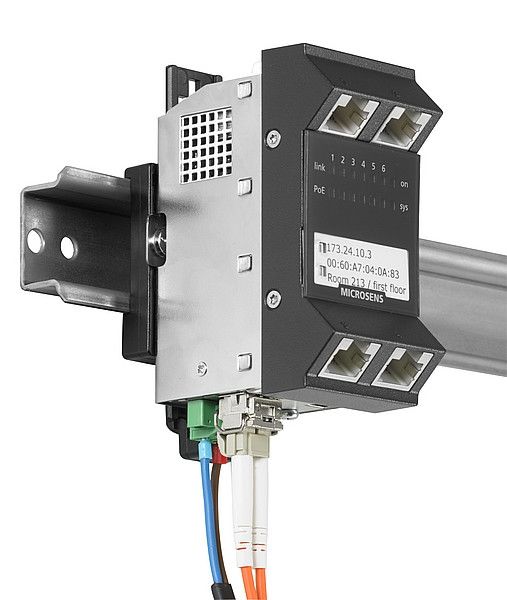

Microsens Gigabit Ethernet ruggedized Micro-Switch, Hutschiene, vertikal, PoE+, 5xRJ45, 2xSFP, MS440217PMXH-48G6

Der 6-Port GbE Ruggedized Micro Switch G6 mit PoE+-Funktion ist eine leistungsstarke Netzwerklösung, die speziell für industrielle Anwendungen entwickelt wurde. Mit seinem erweiterten Temperaturbereich von -25°C bis +65°C eignet sich der Switch perfekt für anspruchsvolle Umgebungen. Dank der robusten Bauweise und der lüfterlosen Konstruktion bietet er höchste Zuverlässigkeit und eine einfache Integration in bestehende Netzwerksysteme. Die standardmäßige 35-mm-DIN-Schienenhalterung ermöglicht eine schnelle und flexible Montage.

Der Switch ist in mehreren Varianten erhältlich, darunter horizontale und vertikale Bauformen mit unterschiedlichen Anschlussoptionen wie LWL- oder TP-Uplinks. Die Varianten mit zwei SFP-Uplinks unterstützen Ring-Topologien und sind vollständig kompatibel mit den Industrie-Switches der Profi Line, Profi Line+ und Profi Line Modular Serien. Mit PoE+ (Power over Ethernet Plus) nach IEEE 802.3at können angeschlossene Geräte wie Kameras oder Access Points mit bis zu 30 W pro Port mit Strom versorgt werden.

Technische Daten:

Switch:

• Typ: Gigabit Ethernet Switch
• Layer 2+, IEEE 802.3-konform
• Performance: Store-and-forward, Full wire-speed, non-blocking auf allen Ports
• MAC-Adressen: 8.192, automatisches Learning und Aging
• Jumbo-Frames: max. 10.240 Bytes

PoE+ (Power over Ethernet Plus):

• Standard: IEEE 802.3at
• Max. Leistung: 30 W pro Port, max. 80 W gesamt
• Ports: 4/5x 10/100/1000Base-T (RJ-45)
• Externe Stromversorgung: Typ. 54 VDC

Anschlüsse:

• Uplink (LWL-Varianten): 1x/2x 100/1000Base-X SFP-Slot
• Uplink (TP-Variante): 1x 10/100/1000Base-T RJ-45 PD
• Lokale Ports: 4x/5x 10/100/1000Base-T (RJ-45)
• Erweiterungsport: RS-232 Konsolenport (mini-USB oder RJ-45)
• Auto MDI/MDI-X und Auto-Negotiation für alle RJ-45-Ports

Stromversorgung:

• Eingangsspannung: 44..57 VDC (typ. 54 V)
• Leistungsaufnahme: Typ. 4,5 W (ohne PoE), max. 80 W (mit PoE)
• Anschluss: 3-polige Schraubklemme
• Zusätzliche Erdung: 6,3 mm Flachstecker

Betriebsbedingungen:

• Betriebstemperatur: -25 °C bis +65 °C
• Lagertemperatur: -25 °C bis +85 °C
• Luftfeuchtigkeit: 10..90 %, nicht kondensierend

Mechanik:

• Abmessungen inkl. DIN-Schienenhalterung: 90 x 78,2 x 53,7 mm (L x B x H)
• Gewicht: 350 g

Netzwerkmanagement:

• CPU: High Performance 800 MHz ARM CPU
• Betriebssystem: Linux mit schneller Bootzeit
• Management: Webmanager (HTTP/HTTPS), Telnet/SSH/Console, SNMP v1/v2c/v3
• Unterstützung für IPv4/IPv6 Dual Stack und zentrale Management-Plattform (NMP)

Qualität:

• Made in Germany: Fertigung und Qualitätskontrolle am Standort Hamm, Deutschland
• Burn-in-Test: 48 Stunden Dauerbelastung zur Sicherstellung der Zuverlässigkeit

Bestellinformationen:

• Horizontale Bauform:
- MS440209PMXH-48G6+: 1x SFP-Uplink, 5x TP-Ports mit PoE+
- MS440207PMXH-48G6+: 2x SFP-Uplinks, 4x TP-Ports mit PoE+
- MS450186PMXH-48G6+: 1x TP-Uplink, 5x TP-Ports mit PoE+

• Vertikale Bauform:
- MS440219PMXH-48G6+: 1x SFP-Uplink, 5x TP-Ports mit PoE+
- MS440217PMXH-48G6+: 2x SFP-Uplinks, 4x TP-Ports mit PoE+
- MS450187PMXH-48G6+: 1x TP-Uplink, 5x TP-Ports mit PoE+


Zubehör:

• SFP Transceiver:
- Multimode 850 nm, 1000Base-SX: MS100200DX
- Single Mode 1310 nm, 1000Base-LX: MS100210DX

• Konsolenkabel: RS-232 (mini USB oder RJ-45) auf SUBD9 weiblich
• Industrial Netzteile:
- 48VDC/1,05A (50W): MS700455
- 48VDC/2,5A (120W): MS700456


Lieferumfang:

• 1x Ruggedized Micro Switch G6
• 1x Erdungskabel (20 cm)
• 1x Stromversorgungsstecker
• 1x DIN-Schienenhalter montiert
• 1x Set Piktogramm-Aufkleber
