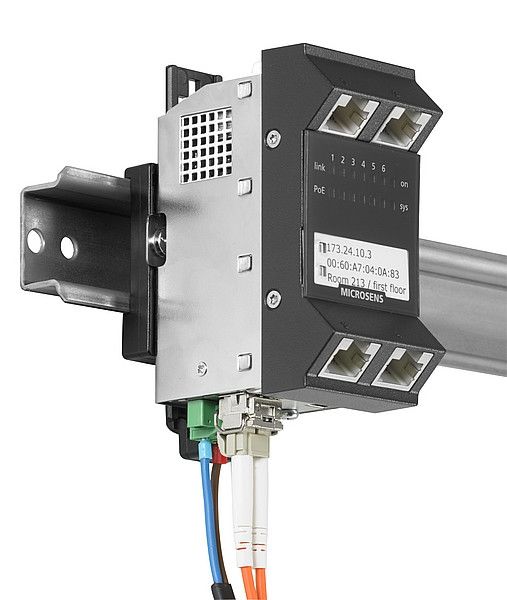

Microsens Gigabit Ethernet ruggedized Micro-Switch, Hutschiene, vertikal, PoE+, 5xRJ45, 1xSFP, MS440219PMXH-48G6+

Der MICROSENS 6-Port GbE Ruggedized Micro Switch G6 PoE+ ist eine äußerst kompakte und leistungsstarke Netzwerklösung für anspruchsvolle Umgebungen. Dieser Switch bietet eine Kombination aus robuster Konstruktion, energieeffizientem Betrieb und erweitertem Temperaturbereich (-25° bis +65°C), was ihn ideal für industrielle Anwendungen macht. Die Unterstützung von Power-over-Ethernet (PoE+) erlaubt den Betrieb von angeschlossenen Geräten wie Kameras oder Access Points ohne zusätzliche Stromversorgung.

Dieser lüfterlose Switch basiert auf der erfolgreichen FTTO-Serie und verfügt über eine 35-mm-DIN-Schienenhalterung, die eine einfache Installation in Schaltschränken ermöglicht. Es stehen sechs verschiedene Varianten zur Verfügung, darunter Optionen mit bis zu zwei Glasfaser-Uplink-Ports (SFP) oder einer reinen RJ-45-Anbindung. Die Varianten mit zwei SFP-Ports sind für den Einsatz in einer Ringtopologie konzipiert und voll kompatibel mit anderen MICROSENS-Industrieswitches. Der Ruggedized Micro Switch G6 wird standardmäßig mit einer robusten, graphitfarbenen Abdeckung geliefert.

Dank seines kompakten Designs und seiner vielseitigen Montagemöglichkeiten ist der Ruggedized Micro Switch G6 für verschiedenste Anwendungen geeignet, von der Automatisierungstechnik bis hin zur Videoüberwachung.

Technische Daten:

Switch:

• Typ: Gigabit Ethernet Switch
• Layer 2+, IEEE 802.3-konform
• Performance: Store-and-forward, Full wire-speed, non-blocking auf allen Ports
• MAC-Adressen: 8.192, automatisches Learning und Aging
• Jumbo Frames: Bis zu 10.240 Bytes

Twisted-Pair-Anschlüsse:

• Anzahl: 4 oder 5 (TP-Variante: 6)
• Typ: Gigabit Ethernet, Triple Speed (10/100/1000Base-T)
• Anschluss: RJ-45 Buchse, geschirmt
• Kabeltyp: Kategorie 5e, Impedanz 100 Ohm, max. Länge 100 m
• Funktionen: Auto MDI/MDI-X, Auto Polarity, Flow Control (Pause Frames, IEEE 802.3x, konfigurierbar)

PoE+ (Power-over-Ethernet):

• Standard: IEEE 802.3at (max. 30 W/Port)
• Ports: 4 oder 5x 10/100/1000Base-T (RJ-45)
• Max. Leistung: 80 W Gesamtleistung
• Stromversorgung: Extern, typ. 54 VDC

Glasfaser-Anschlüsse (nur LWL-Varianten):

• Typ: SFP (Dual Speed, 100/1000Base-X), unterstützt SFP-Diagnostikfunktionen
• Anzahl: 1 oder 2 (je nach Variante)

Montage und Mechanik:

• Montage: DIN-Schienenhalterung (DIN EN 50022)
• Maße (L x B x H): 90 x 78,2 x 53,7 mm (inkl. DIN-Adapter, ohne Anschlüsse)
• Gewicht: 350 g (inkl. DIN-Adapter)

Betriebsbedingungen:

• Temperaturbereich: -25° bis +65°C (Betrieb), -25° bis +85°C (Lagerung)
• Luftfeuchtigkeit: 10 bis 90 %, nicht kondensierend

Stromversorgung:

• Eingang: 44–57 VDC (typ. 54 VDC)
• Leistungsaufnahme: 4,5 W (ohne PoE), max. 80 W (mit PoE)
• Anschluss: 3-polige Schraubklemme, zusätzliche Erdung (PE) über 6,3-mm-Flachstecker

LED-Anzeigen:

• Typ: 14 LEDs, abschaltbar
• Anzeigen für: Link-Status, PoE-Status, Systemstatus

Besonderheiten:

• Unterstützung von Ringtopologien mit schnellem Umschalten (<50 ms) bei Segmentausfällen
• Netzwerkmanagement via Web-Interface (HTTP/HTTPS), Telnet/SSH, SNMP v1/v2c/v3

Lieferumfang:

• 1x Ruggedized Micro Switch G6
• 1x Erdungskabel (PE), 20 cm
• 1x Stromversorgungsstecker
• 1x Kurzanleitung
• 1x DIN-Schienenhalter (montiert)

Bestellinformationen:

• MS440209PMXH-48G6+: 1x SFP-Uplink, 5x RJ-45 PoE+, horizontal
• MS440217PMXH-48G6+: 2x SFP-Uplink, 4x RJ-45 PoE+, horizontal
• MS450186PMXH-48G6+: 1x RJ-45-Uplink, 5x RJ-45 PoE+, horizontal
• MS440219PMXH-48G6+: 1x SFP-Uplink, 5x RJ-45 PoE+, vertikal
• MS440217PMXH-48G6+: 2x SFP-Uplink, 4x RJ-45 PoE+, vertikal
• MS450187PMXH-48G6+: 1x RJ-45-Uplink, 5x RJ-45 PoE+, vertikal

Zubehör:

• MicroSD-Karte zur Speicherung von Konfigurationen und Firmware (MS140894X-4G)
• SFP-Transceiver für Multimode oder Single Mode (z. B. MS100200DX, MS100210DX)
• Konsolenkabel (z. B. MS190410-01,5 für Mini-USB)
