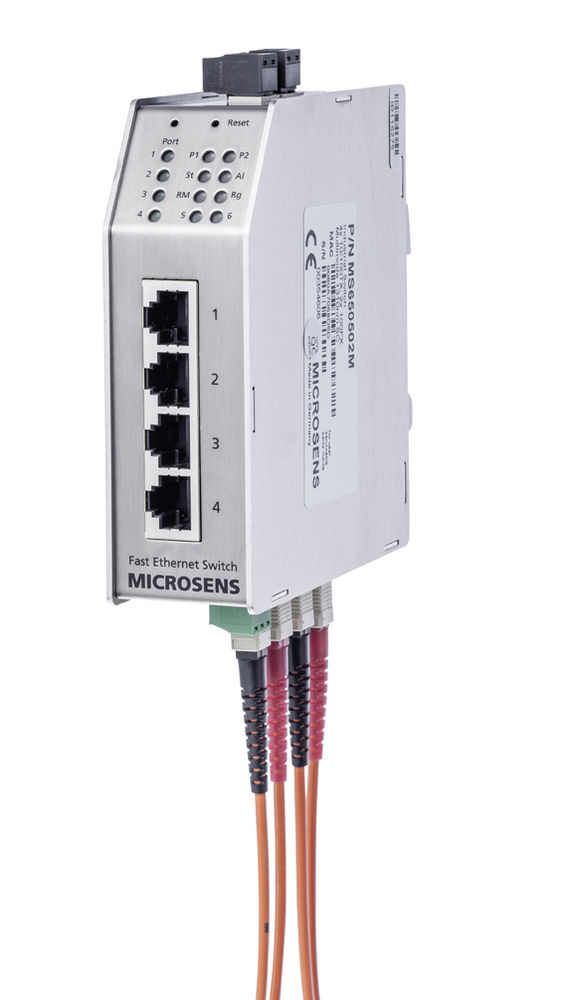

MICROSENS MS650505M Industrie 6-Port Fast Ethernet Switch mit Ring-Funktion, 2 x ST duplex (Singlemode), 4 x RJ45, content_copy

Microsens Industrie 6 Port Fast Ethernet Switch mit Ring-Funktion, 2 x ST duplex (Singlemode), 4 x RJ45, MS650505M
Industrie Fast Ethernet Ring Switch 4x10/100Base-TX, 2x100Base-FX
Redundant-Uplink Monomode 1310nm 15km STDer 6-Port FE Industrial Profi Line Switch bietet eine kompakte und robuste Lösung für anspruchsvolle Netzwerkanforderungen in industriellen Umgebungen. Mit seiner Fähigkeit, in rauen Umgebungen stabil zu arbeiten, unterstützt dieser Switch moderne IP-basierte Anwendungen wie großflächige WLAN-Abdeckungen oder Videoüberwachungssysteme. Der Switch ermöglicht flexible Netzwerktopologien, darunter sternförmige, Bus- und Ringtopologien, wobei die Ringtopologie eine schnelle Wiederherstellung der Kommunikation bei einem Segmentausfall innerhalb von 100 ms gewährleistet.

Der Switch bietet auch Optionen für Power-over-Ethernet (PoE), wodurch angeschlossene Geräte ohne separate Stromversorgung betrieben werden können. Mit zwei Glasfaser-Uplinks (100Base-FX) und vier Fast Ethernet Ports (10/100Base-TX) eignet sich der Switch ideal für die Integration in bestehende oder neue industrielle Netzwerke.

Technische Daten:

Switch:

• Typ: Lüfterloser Fast Ethernet Switch
• Layer 2+, IEEE 802.3-konform
• Performance: Store-and-forward, Full wire-speed, non-blocking auf allen Ports
• MAC-Adressen: 1.024 Adressen, automatisches Learning und Aging
• VLANs: IEEE 802.3ac Tagging, 0-4095 VLAN-IDs, statisch/dynamisch
• QoS: 4 Hardware-Queues pro Port, Priorisierung basierend auf IPv4/IPv6, VLAN Priorität IEEE 802.1p, Port

Umgebungsbedingungen:

• Betriebstemperatur: -20 °C bis +60 °C (Standard), -40 °C bis +75 °C (X-Version)
• Lagertemperatur: -40 °C bis +85 °C
• Luftfeuchtigkeit: 5–90 %, nicht kondensierend

Lokale Ports:

• Anzahl: 4
• Typ: 10/100Base-TX Fast Ethernet
• Anschluss: RJ-45 Buchse, geschirmt
• Kabeltyp: Twisted-Pair Kategorie 5, max. 100 m
• Funktionen: Auto MDI/MDI-X, Auto Polarity, Flow Control (IEEE 802.3x)

Uplink-Ports:

• Anzahl: 2
• Typ: 100Base-FX (Fast Ethernet)
• Kabeltyp: Multimode (62,5/125 µm oder 50/125 µm), Single Mode (9/125 µm)

Power-over-Ethernet (nur PM-Variante):

• PSE: IEEE 802.3af
• Anzahl: 4 Ports
• Leistung: max. 15,4 W/Port, insgesamt max. 65 W

Stromversorgung:

• 24 VDC-Variante:
- Eingang: 24 VDC
- Leistungsaufnahme: Typ. 6 W
- Anschluss: 2x 2-polige Schraubanschlüsse (+/-)

• 48 VDC-Variante (PM):
- Eingang: 48 VDC
- Leistungsaufnahme: Typ. 6 W (ohne PoE), max. 65 W (inkl. PoE)
- Anschluss: 2x 2-polige Schraubanschlüsse (+/-)

• Erdung: Über DIN-Schiene/Erdungsschraube

Mechanik:

• Abmessungen: 36 x 116 x 108 mm (BxHxT)
• Gewicht: 790 g
• Kühlung: Passiv, lüfterlos
• Schutzklasse: IP30

Netzwerkmanagement:

• Funktionen: VLAN, QoS, Ringtopologie mit 100 ms Wiederherstellungszeit
• Unterstützte Standards: IEEE 802.1p, IEEE 802.3ac, IEEE 802.3af, uvm.
• Management: Web, Telnet, SSH, SNMP v1/v2c/v3

Normen:

• Sicherheit: EN 60950-1
• EMV: 2004/108/EC, EN 55022, EN 55024
• Zuverlässigkeit: MTBF 400.000 h (MIL HDBK-217F)

Lieferumfang:

• 1x 6-Port FE Industrial Profi Line Switch
• 1x Bedienungsanleitung
• 1x Installationskit

Bestellinformationen:

• Varianten:
- MS650501M: 2x 100FX ST/MM 1310 nm, 4x 10/100TX, 24 VDC
- MS650501PM-48: 2x 100FX ST/MM 1310 nm, 4x 10/100TX, 48 VDC mit PoE
- Weitere Modelle mit unterschiedlichen Reichweiten (15 km, 40 km, 80 km) und Anschlusstypen verfügbar


Zubehör:

• Netzteile:
- MS700440: DIN-Schienen-Netzteil, 24 VDC/1,25 A
- MS700430: DIN-Schienen-Netzteil, 48..56 VDC/1,25 A

• Software:
- NMP Professional Netzwerk Management Plattform: MS200160-1
- NMP Server mit zusätzlichen Lizenzen verfügbar


Weitere Informationen:

Detaillierte technische Spezifikationen und Firmware-Features sind auf der MICROSENS-Website verfügbar.
