PLANET Lightning Arrest Box

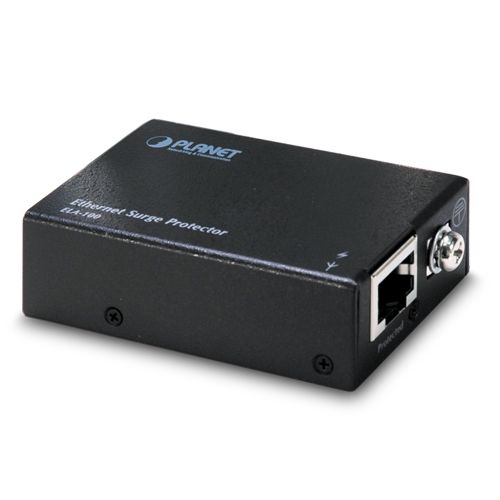

PLANET ELA-100 – Ethernet-Blitzschutzbox mit PoE++-Durchleitung und 20KA Schutz

Die PLANET ELA-100 Ethernet Lightning Arrest Box schützt Ethernet-Geräte zuverlässig vor Überspannungen, wie sie durch Blitzeinschläge entstehen können. Sie ist speziell für moderne Ethernet-Umgebungen mit PoE und Gigabit-Technologie ausgelegt und bietet dabei zuverlässige 20KA Ableitstromleistung sowie vollständige PoE+/PoE++-Durchleitung.

Mit zwei passiven 10/100/1000Base-T-Ports und einem separaten Erdungspunkt lässt sich die ELA-100 einfach zwischen zwei Ethernet-Geräte schalten. Die robuste und kompakte Bauweise erlaubt die Installation in geschützten Außenbereichen und macht die ELA-100 zur idealen Lösung für empfindliche Netzwerkkomponenten wie IP-Kameras, Access Points und PoE-Switches.

Hauptmerkmale:

• Schutz vor Blitzschlägen bis 20.000A (8/20µs Impuls)
• Zwei passive 10/100/1000BASE-T Ports
• PoE+ (IEEE 802.3at) und PoE++ (IEEE 802.3bt) Pass-Through
• Integrierter Erdungsanschluss
• Kompakt, leicht und einfach zu installieren

Anwendungshinweis:

Für maximale Schutzwirkung muss die ELA-100 korrekt geerdet werden. Verbinden Sie das zu schützende Gerät mit dem geschützten Port und das externe Netzwerksignal mit dem ungeschützten Port.

Technische Daten:

Ethernet-Schnittstellen:

• 2 x passive 10/100/1000BASE-T Ports
• Unterstützt IEEE 802.3at PoE+ und IEEE 802.3bt PoE++ Durchleitung

Blitzschutz-Spezifikationen:

• DC Zündspannung: 230V ±20%
• Impulsentladestrom (8/20µs): 20KA
• Lichtbogen-Spannung bei 1A: ca. 35V
• Glow-zu-Lichtbogen Übergangsstrom: ca. 1A
• Glow-Spannung: ca. 200V

Physikalisch:

• Abmessungen (B x T x H): 65 x 42 x 20 mm
• Gewicht: 80 g
• Erdungspunkt: 1

Umgebung:

• Betriebstemperatur: 0–60°C
• Luftfeuchtigkeit (Betrieb & Lagerung): 5–90% (nicht kondensierend)
• Lagertemperatur: -20–70°C
