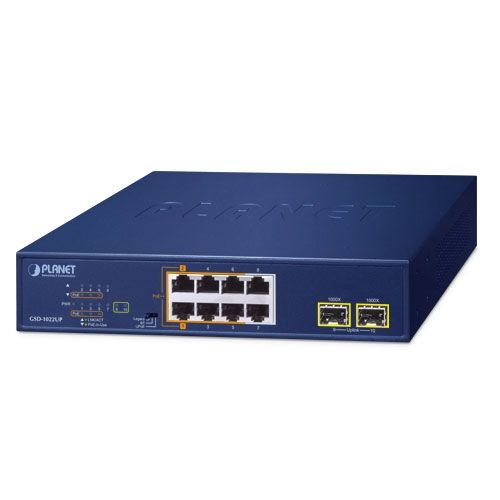

Planet 8-Port PoE+ Desktop Switch GSD-1022UP

Der PLANET GSD-1022UP ist ein kompakter unmanaged Gigabit-Switch mit insgesamt zehn Ports – darunter zwei 802.3bt PoE++-Ports, vier 802.3at PoE+-Ports, zwei zusätzliche Gigabit-RJ45-Ports sowie zwei Gigabit-SFP-Uplink-Interfaces. Dank seines 180-Watt-Gesamt-PoE-Budgets und seiner zuverlässigen Switching-Performance eignet sich der GSD-1022UP ideal für IP-Überwachungs-, Wi-Fi- und IP-Telefoniesysteme in kleinen Netzwerken wie SOHO oder Kleinunternehmen. Durch die Unterstützung mehrerer PoE-Standards, DIP-Schalter für PoE-Modi und Langstrecken-Glasfaserverbindungen ist er besonders flexibel in der Anwendung.

Technische Daten:

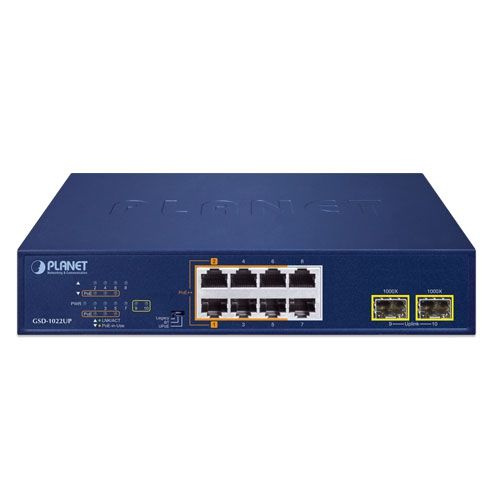

Physikalische Ports:

• 2 x 10/100/1000BASE-T RJ45 PoE++ (bis zu 95W, Ports 1–2)
• 4 x 10/100/1000BASE-T RJ45 PoE+ (bis zu 32W, Ports 3–6)
• 2 x 10/100/1000BASE-T RJ45 (Ports 7–8)
• 2 x 1000BASE-X SFP-Slots für Glasfaser (Ports 9–10)

PoE-Funktionen:

• Unterstützt IEEE 802.3af/at/bt, PoE++ bis 95W
• PoE Budget gesamt: 180 Watt
• Unterstützt Legacy-Modus, UPOE-Modus, BT-Modus per DIP-Schalter
• Automatische PD-Erkennung und Schutz vor Stromstörungen

Switching-Spezifikationen:

• Switch Fabric: 20Gbps
• Durchsatz: 13.39Mpps
• Jumbo Frames: bis zu 9K Bytes
• Adresstabelle: 4K MAC-Adressen
• Store-and-Forward Architektur
• Flusskontrolle: IEEE 802.3x (Full-Duplex), Back Pressure (Half-Duplex)

Erweiterungsmöglichkeiten:

• SFP-Slots unterstützen 1000BASE-SX/LX für Verbindungen bis zu 120km
• Unterstützt Glasfaser-WDM-Transceiver
• Ideal für Videoüberwachung, NAS, NVR-Anbindung und Backhaul-Anwendungen

PoE-Modi über DIP-Schalter:

• BT-Modus: Standard IEEE 802.3bt
• UPOE-Modus: Cisco UPOE und PoH
• Legacy-Modus: Für nicht-standardisierte PDs mit Stromsignaturprüfung

Hardware & Montage:

• Kompaktes 9-Zoll-Metallgehäuse, 1U-Höhe
• Installationsoptionen: Desktop, Rackmount, Wandmontage
• LEDs: PoE-Status (Amber), Link/ACT (Grün)
• Lüfter: 1 Silent-Lüfter für Wärmeableitung
• Energieeffizient: IEEE 802.3az EEE-konform

Stromversorgung:

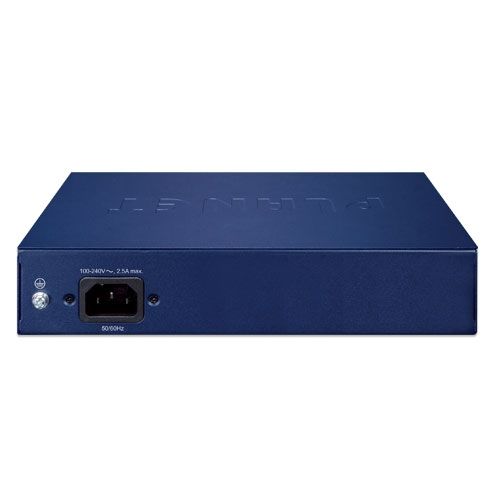

• Eingang: AC 100~240V, 50/60Hz, max. 2.5A
• Stromverbrauch: max. 200W (682,4 BTU)

Umgebung:

• Betriebstemperatur: 0–50°C
• Luftfeuchtigkeit (nicht kondensierend): 5–95 %
• Lagerung: -10–70°C
• ESD-Schutz: ±6KV Kontakt, ±8KV Luft
• Überspannungsschutz: ±2KV differenziell, ±4KV gemeinsam

Zertifizierungen:

• FCC Part 15 Class A, CE
• Konform mit IEEE 802.3af/at/bt, 802.3x, 802.3ab, 802.3az
