PLANET 10/100/1000Base-T to miniGBIC Converter

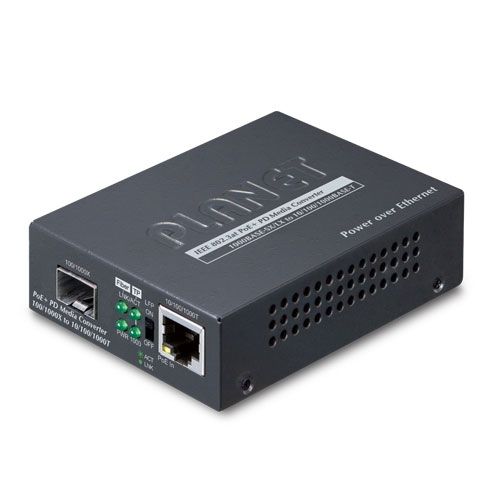

Der PLANET GT-805A-PD ist ein kompakter, leistungsstarker Gigabit-Medienkonverter mit PoE-Stromversorgung nach IEEE 802.3af/at/bt. Er erlaubt die Medienkonvertierung zwischen 10/100/1000BASE-T und 100/1000BASE-X (SFP), ideal zur Integration von Glasfaserverbindungen in bestehende Kupfernetzwerke. Seine Fähigkeit zur PoE-Stromversorgung über Netzwerkleitung, gepaart mit erweiterten Verwaltungsfunktionen wie Link Fault Passthrough (LFP), machen ihn zur perfekten Wahl für kosteneffiziente, flexible Netzwerkerweiterungen – auch in anspruchsvollen Umgebungen wie Videoüberwachung oder Industrieautomatisierung.

Hauptmerkmale:

• Unterstützt PoE-PD-Betrieb über IEEE 802.3af/at/bt (48–54V DC)

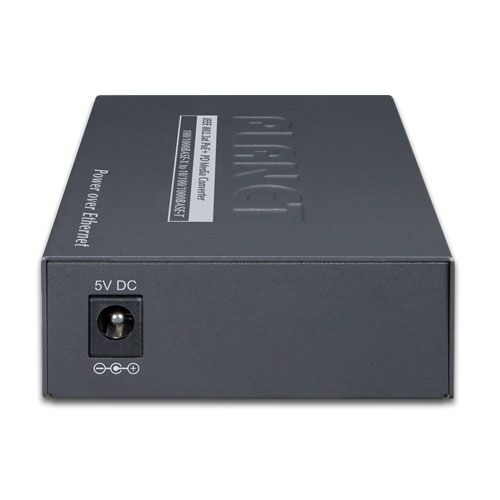

• Alternativ auch 5V DC Eingang möglich (Adapter optional)
• SFP-Port für 100/1000BASE-X Transceiver (Multimode oder Singlemode)
• PoE-gestützte Medienkonvertierung spart externe Stromversorgung
• Link Fault Pass-Through (LLCF/LLR) über DIP-Schalter aktivierbar
• Jumbo-Frame-Unterstützung bis 9K Bytes
• Kompatibel mit PLANET Medienchassis (MC-700, MC-1500 etc.)
• Kompakte Bauweise für Wand- und DIN-Schienenmontage

Technische Daten (DE):

Schnittstellen:

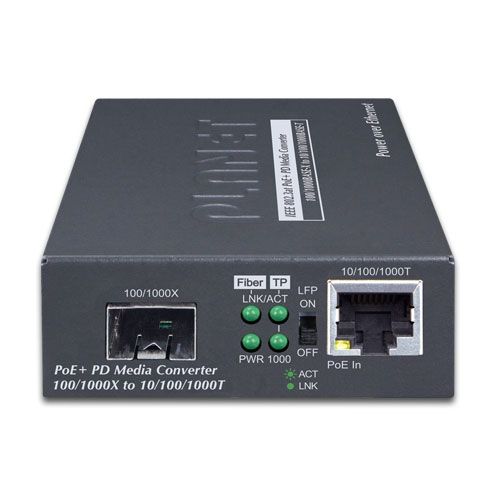

• 1 x 10/100/1000BASE-T RJ45-Port (Auto-MDI/MDI-X, PoE PD-fähig)
• 1 x 100/1000BASE-X SFP-Slot (LC, je nach SFP-Modul)

Kabeltypen:

• Kupfer: Cat. 3, 5, 5e, 6 bis 100 m
• Glasfaser (abhängig vom SFP):
• 1000BASE-SX: Multimode bis 2 km
• 1000BASE-LX: Singlemode bis 120 km
• 100BASE-FX: Multimode bis 2 km, Singlemode bis 120 km

PoE-Eigenschaften:

• Kompatibel mit IEEE 802.3af, 802.3at, 802.3bt (Typ 3 & Typ 4)
• Leistungsaufnahme: max. 3.2 W

Switching & Funktionen:

• Store-and-Forward Architektur
• Durchsatz: 4.4 Mpps
• Switching Fabric: 2 Gbps
• Jumbo Frames: bis 9K Bytes
• Link Fault Pass-Through (LLCF / LLR) via DIP-Schalter aktivierbar
• IEEE 802.3x Vollduplex, Backpressure bei Halbduplex

Installation:

• Maße: 94 x 70.3 x 26.2 mm
• Gewicht: 186 g
• Wand- und DIN-Schienenmontage möglich
• Kompatibel mit PLANET Medienkonverter-Chassis

Betriebsumgebung:

• Temperatur: 0–50 °C (Betrieb), -10–70 °C (Lagerung)
• Luftfeuchtigkeit: 5–95 % (nicht kondensierend)

Zertifizierungen & Standards:

• IEEE 802.3/3u/3ab/3z, IEEE 802.3x, 802.3az, 802.3af/at/bt
• FCC Part 15 Klasse A, CE-konform

Lieferumfang:

• GT-805A-PD Medienkonverter
• Wandhalterung
• Schnellstartanleitung
