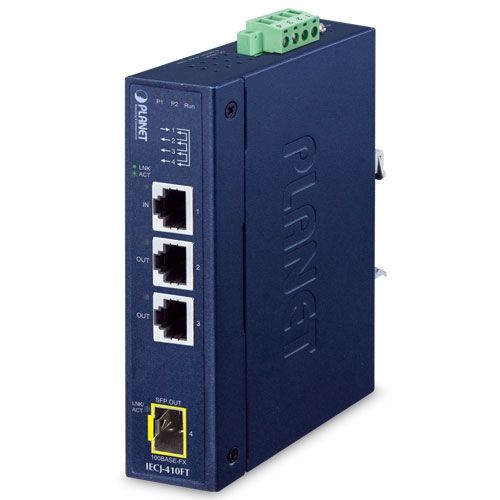

PLANET IECJ-410FT EtherCAT Junction Slave

Leistungsstarkes EtherCAT-Knotenmodul für die digitale Transformation

Der PLANET IECJ-410FT ist ein industrieller EtherCAT Junction Slave, der sich durch seine flexible Einsatzfähigkeit und robuste Bauweise auszeichnet. Dank drei RJ45-Ports und einem SFP-Port ermöglicht er die Bildung von Stern-Topologien und kann nahtlos in bestehende EtherCAT-Netzwerke integriert werden – unabhängig von der genutzten Topologieform. Die SFP-Schnittstelle erlaubt den Einsatz von Glasfaserverbindungen zur Reichweitenerweiterung, z. B. in Verbindung mit dem PLANET IECC-210R Medienkonverter.

Durch seine kompakte Bauform, DIN-Schienen-Montage und Steckklemmen bietet der IECJ-410FT eine einfache und flexible Installation. LED-Statusanzeigen unterstützen bei der Diagnose und Wartung. Er eignet sich optimal für industrielle Anwendungen in rauen Umgebungen, insbesondere im Bereich der Fabrikautomatisierung.

Ein besonderes Highlight ist das hochpräzise Synchronisationssystem mit Distributed Clocks, das eine Zeitabweichung von unter 1 µs zwischen den Knoten erlaubt – ideal für zeitkritische Automatisierungsprozesse. Dank seines weiten Versorgungsspannungsbereichs von 9 bis 48 V DC und einem dualen Stromeingangssystem mit Failover-Funktion bietet er hohe Verfügbarkeit auch bei Netzausfällen.

Technische Daten:

Kommunikationsschnittstellen:

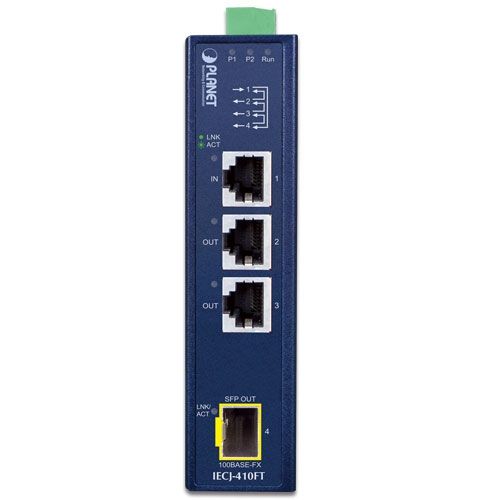

• Kupferports:
• 3 x 100BASE-TX RJ45 (1 IN, 2 OUT)
• Maximale Entfernung zwischen Stationen: 100 m
• Datenmedium: geschirmtes Ethernet/EtherCAT-Kabel (mind. Cat5)
• Glasfaserport:
• 1 x 100BASE-FX SFP Slot (OUT)
• Reichweite abhängig vom eingesetzten SFP-Modul
• Datenmedium: abhängig vom eingesetzten SFP-Modul

EtherCAT:

• Protokoll: EtherCAT
• Unterstützt Distributed Clocks (<1 μs Genauigkeit)

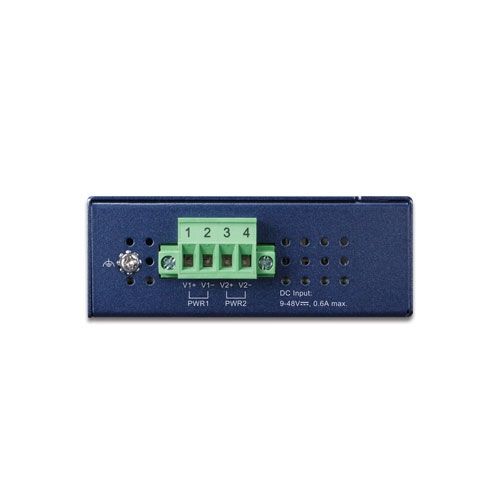

Stromversorgung:

• Eingangsspannung: 9–48 V DC (Dual)
• Redundanter Eingang mit Verpolungsschutz
• Leistungsaufnahme: max. 2,83 W

Mechanisch:

• Abmessungen: 32 x 87,8 x 135 mm
• Gewicht: 383 g
• Montage: DIN-Schiene oder Wandmontage
• Gehäusematerial: Metall, Schutzklasse IP30

Umgebung:

• Betriebstemperatur: -40 °C bis 75 °C
• Lagertemperatur: -40 °C bis 85 °C
• Luftfeuchtigkeit: 5 % – 95 % (nicht kondensierend)

Zertifizierungen:

• CE, FCC
• EtherCAT Conforman

Lieferumfang:

• PLANET IECJ-410FT Modul
• Befestigungsmaterial (DIN-Rail-Halter)
• Bedienungsanleitung
