PLANET 5-Port Industrial Gigabit Switch w/ 4-Port 802.3at

PLANET IGS-504HPT – Kompakter Industrie-PoE+ Switch für robuste Anwendungen

Voll ausgestattete PoE+ Lösung für raue Industrieumgebungen

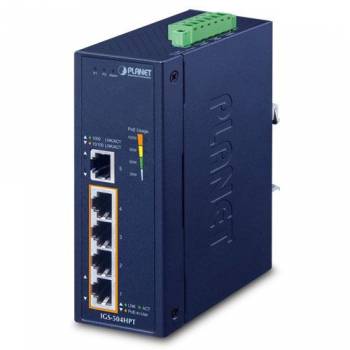

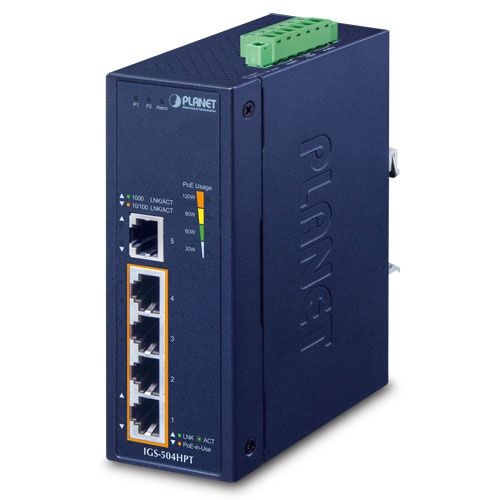

Der PLANET IGS-504HPT ist ein industrietauglicher, unmanaged Gigabit-Ethernet-Switch im kompakten DIN-Schienenformat mit vier PoE+-fähigen 10/100/1000BASE-T Ports sowie einem zusätzlichen Gigabit-Uplink-Port. Mit einem PoE-Gesamtbudget von bis zu 120 W eignet er sich ideal für den Einsatz in Überwachungssystemen, IP-Telefonie und Wireless Access Points unter anspruchsvollen Bedingungen.

Intelligente Energieversorgung und flexible Spannungsaufnahme

Dank integriertem Spannungsbooster ist der IGS-504HPT in der Lage, mit 12–54 V DC gespeist zu werden und dennoch alle vier IEEE 802.3at PoE+ Ports zuverlässig mit 36 W pro Port zu versorgen. Die Unterstützung für redundante Spannungsversorgung mit polaritätsgeschütztem Eingang erhöht die Systemverfügbarkeit – ein entscheidender Vorteil für industrielle Daueranwendungen.

Plug-and-Play in robustem Metallgehäuse

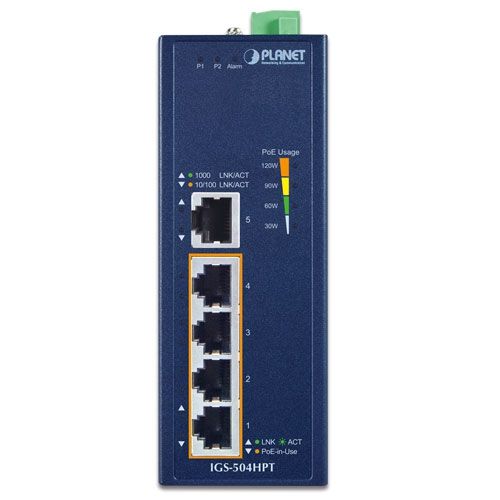

Der Switch benötigt keine Konfiguration – einfach anschließen und loslegen. Das IP40-zertifizierte Metallgehäuse ist stoß-, vibrations- und temperaturbeständig (-40 bis +75 °C) und bietet umfassenden ESD- und Überspannungsschutz. Die seitlich platzierte LED-Anzeige ermöglicht zudem ein direktes Monitoring des aktuellen PoE-Leistungsniveaus (30W, 60W, 90W, 120W).

Kompakte Bauweise für enge Räume

Mit einer Breite von nur 50 mm passt der IGS-504HPT auch in beengte Wandgehäuse und Verteilerschränke. Die einfache Montage über DIN-Schiene oder Wandhalterung macht ihn zur flexiblen Wahl für Anwendungen in Smart Building, Industrieautomatisierung und Sicherheitstechnik.

Technische Daten

Netzwerkanschlüsse:

• 5 x 10/100/1000BASE-T RJ45 (Ports 1–5)
• 4 PoE+ Ports gemäß IEEE 802.3at (Ports 1–4)

PoE-Leistung:

• 36 W pro PoE-Port
• PoE-Budget: bis zu 120 W (je nach Eingangsspannung)
• Unterstützt 802.3af/at Endspan
• Automatische PD-Erkennung

Switching:

• Architektur: Store-and-Forward
• Switching Fabric: 10 Gbps
• Durchsatz: 7.4 Mpps @64 Bytes
• MAC-Tabelle: 2K Einträge
• Buffer: 4Mbit
• Jumbo Frames: 9K
• VLAN-Transparenz gemäß IEEE 802.1Q

Stromversorgung:

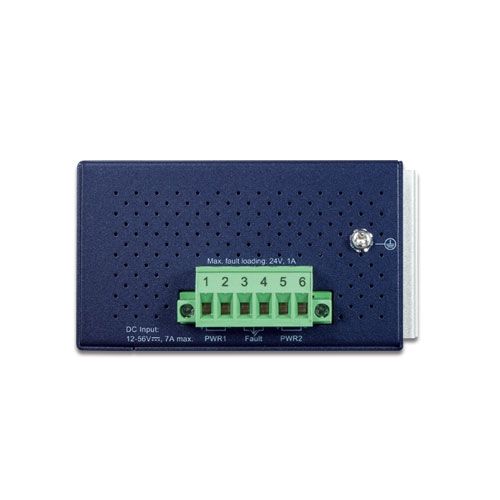

• Eingang: 12–54 V DC, max. 7 A
• Redundanter Dualeingang mit Rückwärtspolschutz
• Leistungsaufnahme: max. 137 W (voll beladen)

Gehäuse & Schutz:

• IP40 Metallgehäuse
• Maße: 50 x 86.4 x 135 mm
• Gewicht: 618 g
• ESD-Schutz: ±6 kV
• Überspannungsschutz: ±6 kV

LED-Anzeigen:

• System/Power: Power 1/2 (Grün), Alarm (Rot)
• PoE-Port: Link/Act (Grün), PoE in Benutzung (Amber)
• PoE-Leistung: 30W, 60W, 90W, 120W (Amber)

Umgebung:

• Betriebstemperatur: -40 bis +75 °C
• Luftfeuchtigkeit: 5–90 % (nicht kondensierend)

Standards:

• IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.3az, 802.3af, 802.3at, 802.1p
• Konformität: FCC Part 15 Class A, CE
• Stabilität: IEC 60068 (Freifall, Schock, Vibration)
