PLANET Industrial L2+ 16-Port 10/100/1000T + 4-Port

PLANET IGS-5225-16T4S – Industrial L2+/L3 Gigabit Switch mit 16 Ports und Layer-3-Routing

Leistungsstarke Switching-Lösung für industrielle Netzwerke

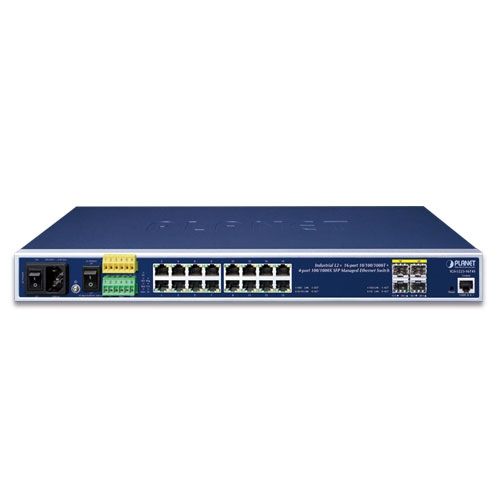

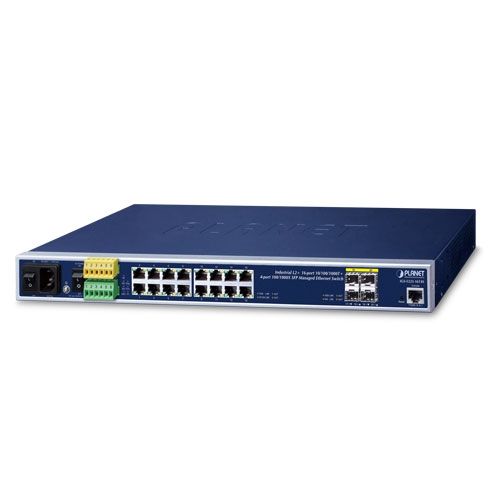

Der PLANET IGS-5225-16T4S ist ein industrieller L2+/L3-Managed-Switch mit 16 Gigabit-RJ45-Ports und 4 100/1000X SFP-Slots in einem robusten 1U-Gehäuse. Er bietet eine Switch-Fabric von 40 Gbps, unterstützt statisches IPv4/IPv6-Routing, bietet umfassende Layer-2-Management-Funktionen und ist für den Einsatz in anspruchsvollen industriellen Anwendungen optimiert.

Netzwerkresilienz durch ERPS und Redundanz

Dank ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), MSTP sowie einer redundanten AC/DC-Stromversorgung ist der Switch ideal für ausfallsichere Anwendungen in rauen Umgebungen. Die Wiederherstellungszeit im Ring liegt bei unter 20 ms. Digitale Ein-/Ausgänge (DI/DO) bieten flexible Alarme und Fernüberwachung.

Layer-3-Routing und IPv6-Unterstützung

Der Switch bietet IPv4/IPv6-Stack und VLAN-Routing für bis zu 32 statische Routen. Dies vereinfacht Netzwerkkonfigurationen über Subnetze hinweg und bietet erweiterte Sicherheit und Bandbreitenkontrolle.

Hohe Sicherheit und Traffic-Kontrolle

Mit Access Control Lists (IPv4/IPv6/MAC), IEEE 802.1X, DHCP Snooping, IP Source Guard und Dynamic ARP Inspection erfüllt der Switch höchste Sicherheitsstandards. QoS-Features mit acht Prioritätsstufen garantieren optimierte Dienste für VoIP, Video und kritische Datenanwendungen.

Technische Daten

Schnittstellen:

• 16 × 10/100/1000BASE-T RJ45
• 4 × 100/1000BASE-X SFP (kompatibel mit 100BASE-FX)
• 1 × RS232-RJ45 Console-Port

Leistung & Architektur:

• Switch Fabric: 40 Gbps, Durchsatz: 29.76 Mpps
• Architektur: Store-and-Forward
• Jumbo Frames: bis 9K
• MAC-Tabelle: 8K Einträge, 4Mbit Shared Buffer

Layer-2 Funktionen:

• VLAN: 802.1Q, Q-in-Q, MAC/IP/Protokoll-basiert, Voice VLAN
• LACP: 10 Gruppen, je 16 Ports
• Spanning Tree: STP, RSTP, MSTP
• IGMP/MLD Snooping, MVR, Loop Protection, LLDP/LLDP-MED

Layer-3 Funktionen:

• Routing: IPv4/IPv6 statisch, bis zu 32 Routen
• VLAN-Interfaces: max. 8
• Routing-Performance: ideal für segmentierte Industrie-Topologien

PoE-Funktion:

• Nicht verfügbar (reiner L3-Switch ohne PoE)

Sicherheit:

• 802.1X, RADIUS, TACACS+
• DHCP Snooping, IP Source Guard, DAI, MAC-Security
• ACL: IP-/MAC-basiert, bis zu 256 Einträge

QoS:

• 8 Warteschlangen, 802.1p, DSCP, WRR
• Bandbreitensteuerung pro Port, DSCP Remarking

Alarm & Überwachung:

• 2 × DI / 2 × DO (z. B. Türkontakte, Alarmweiterleitung per SNMP/Email)
• Redundanter AC (100–240 V) + DC (36–60 V) Eingang mit Alarmrelais

Management:

• Web GUI, CLI (Telnet/Console), SNMP v1/v2c/v3
• SSHv2, TLSv1.2, LLDP, SNTP, TFTP, DHCP/Option 82
• Dual Image, Systemlog, RMON, SNMP-Traps

Physische Eigenschaften:

• Metallgehäuse (IP30), 1U Rackmontage
• Maße: 444 × 200 × 44.2 mm, Gewicht: 2.672 kg
• Stromverbrauch: max. 15.2 W
• ESD/EFT-Schutz: 6 kV

Umgebung:

• Betriebstemperatur:
• DC: –40 bis +75 °C
• AC: –10 bis +60 °C
• Lagerung: –40 bis +80 °C, 5–95 % rF (nicht kondensierend)

Einsatzbereiche:

• Industrielle Automatisierung
• Telekommunikation (IEEE 1588 PTP Unterstützung)
• Videoüberwachung
• Verkehrsleittechnik
