PLANET Industrial 24-Port 10/100/1000Mbps with 4 Shared SFP

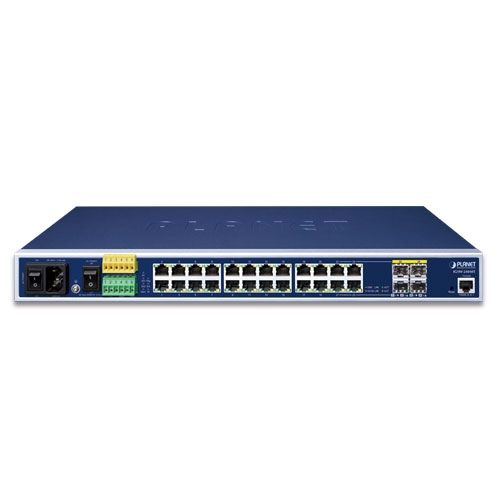

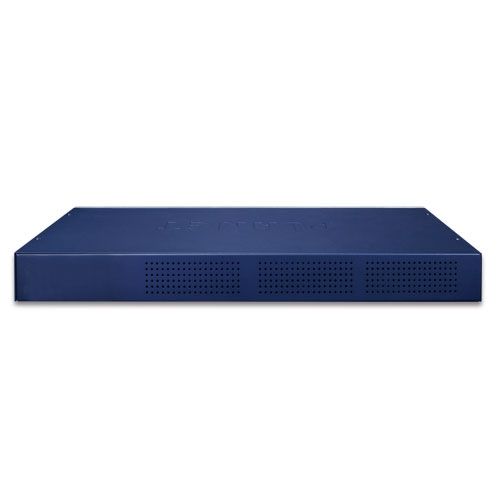

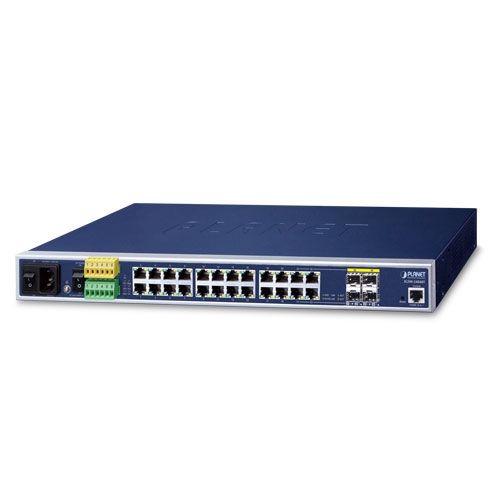

PLANET IGSW-24040T – Robuster L2+/L3 Managed Industrie-Switch mit redundanter AC/DC Stromversorgung

Der PLANET IGSW-24040T ist ein industrieller Layer 2+ Managed Gigabit-Switch mit 24 RJ45-Ports und 4 SFP-Uplink-Schnittstellen, eingebettet in ein robustes 1U-Rackmount-Metallgehäuse. Mit Dual-Stack IPv4/IPv6-Management, Layer-3-Routing, fortschrittlichen Sicherheitsmechanismen und digitalen Alarmfunktionen eignet er sich ideal für sicherheitskritische Netzwerke in Industrieanlagen, Logistikzentren oder Verteilerknoten.

Er unterstützt Ethernet Ring Protection (ERPS, ITU-T G.8032), redundante Stromversorgung über AC (100–240V) und DC (36–60V), intelligente SFP-Diagnose sowie umfassende QoS- und VLAN-Funktionalität. Der frontseitige Zugang erleichtert Wartung und Verkabelung im Schaltschrank, während Digital I/O, Alarm-Relais und DoS/ARP/IP-basierte Schutzmaßnahmen für hohe Betriebssicherheit sorgen.

Technische Daten (Deutsch):

Netzwerkanschlüsse:

• 24x 10/100/1000BASE-T RJ45 Ports
• 4x 100/1000BASE-X SFP-Combo-Ports (Ports 21–24, gemeinsam mit RJ45)
• 1x RS232 über RJ45 Konsolenport

Leistung & Switching:

• Switch Fabric: 48 Gbps, nicht blockierend
• Throughput: 35,71 Mpps @ 64 Bytes
• Jumbo Frames: bis 9 KB
• MAC-Adresstabelle: 8K Einträge

Layer 3 Routing:

• Bis zu 32 statische Routen (IPv4/IPv6)
• VLAN-Interface Routing (bis zu 8 VLAN Interfaces)

Layer 2 Funktionen:

• VLAN: IEEE 802.1Q, Q-in-Q, Voice VLAN, Private VLAN Edge (PVE), MAC-/IP-/Protokoll-basiert
• Spanning Tree: STP, RSTP, MSTP (pro VLAN), BPDU Guard
• Link Aggregation: 12 Gruppen, je bis 8 Ports (LACP / statisch)
• Loop Protection, ERPS, LLDP, IEEE 1588v2 (PTP Synchronisation)

Multicast:

• IGMP Snooping v1/v2/v3, IGMP Querier
• MLD Snooping v1/v2, MLD Querier
• MVR (Multicast VLAN Registration)

QoS:

• 8 Warteschlangen pro Port
• WRR & Strict Priority
• 802.1p, DSCP/TOS/IP Priorität
• Bandbreitenkontrolle (Ingress/Egress)

Sicherheit:

• 802.1X Port- & MAC-basiert mit RADIUS/TACACS+
• DHCP Snooping, Dynamic ARP Inspection, IP Source Guard
• ACLs: IP-/MAC-basiert (bis 256 Einträge)
• IP-MAC-Port-Binding, Port Security, DoS-Schutz

Verwaltung & Überwachung:

• Web-GUI, Telnet, CLI, SNMP v1/v2c/v3
• Sichere Verwaltung: SSHv2, TLSv1.2
• LLDP/LLDP-MED, NTP, SFP-DDM
• PLANET Smart Discovery, NMS, CloudViewer
• Ereignisprotokoll, Syslog, SNMP-Traps

Digitale Ein-/Ausgänge:

• 2x DI: -24~2.1V (Low), 2.1~24V (High), max. 10mA
• 2x DO: Open Collector 24VDC, 100mA
• Alarm-Relais: 1A @ 24V DC (Port/Power Failure)

Gehäuse & Stromversorgung:

• IP30 Metallgehäuse, 19-Zoll, 1U hoch
• Maße: 444 x 200 x 44.2 mm; Gewicht: 2788g
• Betriebstemperatur:
• AC: -10 bis +60 °C
• DC: -40 bis +75 °C
• Stromversorgung:
• AC: 100–240V, 0.5A, 50/60Hz
• DC: 36–60V, 0.7A
• Stromverbrauch: max. 19,7W / 67.2 BTU
• EFT/ESD-Schutz: 6KV

Anwendungen:

• Netzwerkkern in Fabriken, Verkehrsknoten, Tunnelinfrastruktur
• Sicherheitslösungen mit VLAN & Zugriffsschutz
• Fernüberwachung mit hoher Ausfallsicherheit
