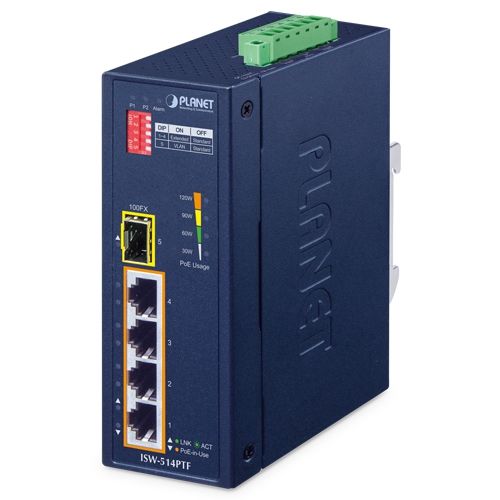

PLANET 4+1 100FX SFP Industrial Ethernet Switch w/ 4 PoE

Der PLANET ISW-514PTF ist ein industrieller, unmanaged Fast Ethernet PoE+ Switch, ausgestattet mit 4 PoE+-fähigen 10/100BASE-TX-Ports und einem zusätzlichen 100BASE-FX SFP-Port für Glasfaser-Uplink. Dank Plug-and-Play-Funktionalität, robuster IP40-Metallkonstruktion und einem weiten Betriebstemperaturbereich von -40 bis 75 °C eignet sich der Switch ideal für den Einsatz in rauen industriellen Umgebungen – von Produktionslinien bis hin zu Verkehrssystemen.

Hauptmerkmale:

• 4 x 10/100BASE-TX RJ45 Ports mit IEEE 802.3at PoE+ Unterstützung
• 1 x 100BASE-FX Glasfaser-SFP-Port für Uplinks bis 120 km (je nach Transceiver)
• 120 Watt PoE-Gesamtbudget, bis zu 36W pro Port
• 3 Betriebsmodi über DIP-Schalter: Standard / VLAN / Extend (bis 250m bei 10Mbps)
• Unterstützung für PROFINET-Traffic mit QoS-Priorisierung
• Robustes IP40-Gehäuse mit DIN-Schienen- oder Wandmontageoption

Technische Daten – Hardware:

Kupferports:

• 4 x 10/100BASE-TX mit Auto-MDI/MDI-X

Glasfaserport:

• 1 x 100BASE-FX SFP (Multimode oder Singlemode Transceiver verwendbar)

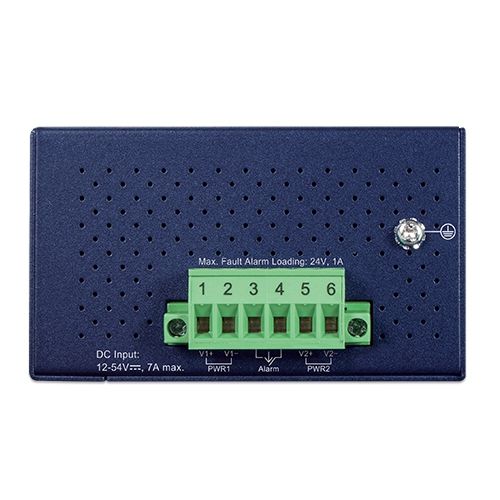

Stromversorgung:

• 12~54V DC, redundanter Eingang
• Stromausfall-Alarm (Relaisausgang 1A @ 24V DC)
• Leistungsaufnahme: max. 133W (PoE+ Vollauslastung)

PoE-Funktion:

• IEEE 802.3af/at konform (End-Span)
• 54V DC PoE-Ausgang, max. 36W pro Port
• PoE-Gesamtbudget: 120W bei 54V DC
• Unterstützt Extend-Modus bis 250m bei 25W (10Mbps)

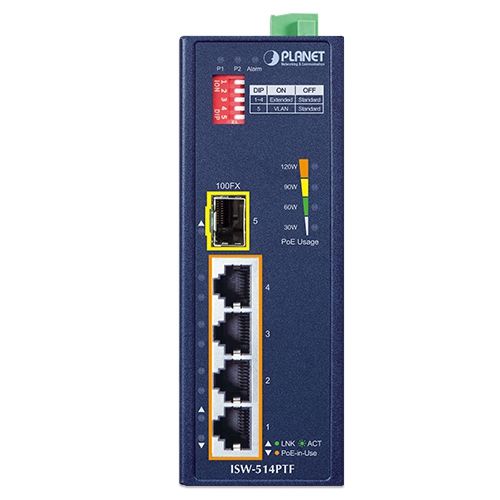

LED-Anzeigen:

• System: Power 1, Power 2, Alarm
• Port-Status: LNK/ACT (Grün), PoE aktiv (Orange)
• PoE-Verbrauchsanzeige: 30W, 60W, 90W, 120W

Mechanik:

• Gehäuse: IP40-Metall
• Maße: 50 x 87.8 x 135 mm
• Gewicht: 613 g
• Installation: DIN-Schiene, Wand- oder Seitenmontage

Switch-Funktionen:

• Switching Fabric: 1 Gbps
• MAC-Tabelle: 1K Einträge
• Durchsatz: 0.74 Mpps @ 64 Bytes
• Jumbo Frames: 1536 Bytes
• Flow Control: IEEE 802.3x (Vollduplex), Backpressure (Halbduplex)
• PROFINET-Traffic Priorisierung mit QoS

Zertifizierungen:

• IEEE 802.3af/at, 802.3u, 802.3x, PROFINET QoS
• CE, FCC Part 15 Class A
• Stabilität: IEC60068-2 (Schock, Vibration, Falltest)

Umgebungsbedingungen:

• Betrieb: -40 ~ 75 °C
• Lagerung: -40 ~ 85 °C
• Luftfeuchtigkeit: 5 ~ 90 % (nicht kondensierend)
