Planet Industrial L3 16-Port M12 Managed ITS-6326-16P2TB-WV

PLANET ITS-6326 Industrial Managed Switch Serie – Robuste Layer-3-PoE-Switches für Bahn- und Industrieumgebungen

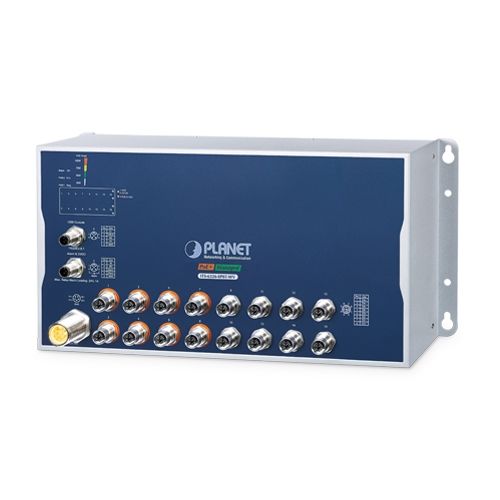

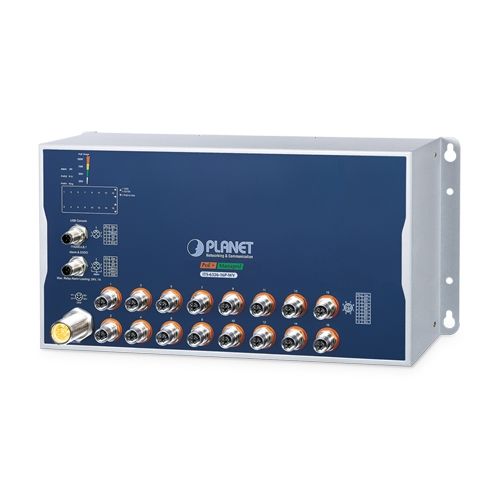

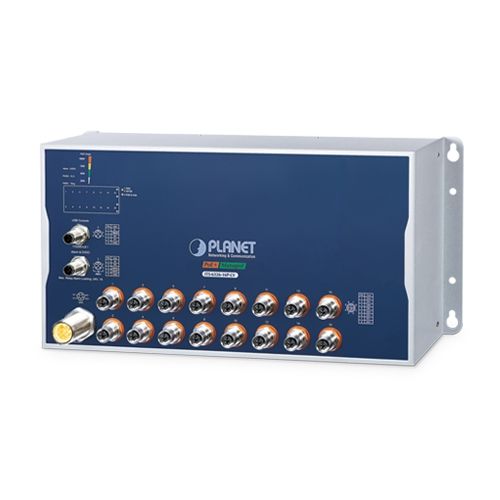

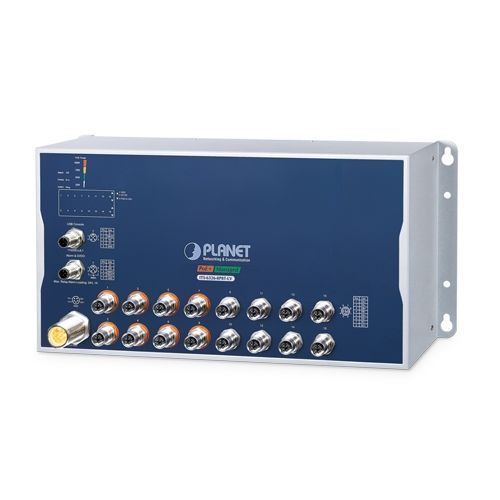

Die PLANET ITS-6326 Serie ist eine hochentwickelte Familie industrieller Layer-3-Switches mit Power-over-Ethernet (PoE+), die speziell für Bahn- und Schwerindustrieanwendungen entwickelt wurde. Mit ihrer Zertifizierung nach EN50155, EN45545-2 und IEC 61373 erfüllt sie alle Anforderungen für Schienenfahrzeuge, Bordnetzwerke und Trackside-Infrastrukturen. Der Switch ist stoß- und vibrationsfest, bietet redundante Ring-Topologien mit extrem schneller Wiederherstellung (unter 10ms) und bleibt bei Temperaturen von -40 bis 70°C voll funktionsfähig.

Je nach Modell bietet die Serie bis zu 16 PoE+-fähige M12-Ports, zwei 10G M12 Ethernet-Ports, Q-ODC-Glasfaseranschlüsse, Bypass-Relais-Funktionalität und ein umfangreiches Layer-2/3/4-Feature-Set – darunter OSPF, RIP, VLAN, ACLs, DHCP Snooping, PoE-Planung, Modbus TCP und IEEE 1588v2. Die Geräte unterstützen IPv4/IPv6 Dual Stack, lassen sich per Web, CLI, SNMP oder CloudViewerPro verwalten und bieten eine umfassende Sicherheitsarchitektur.

Erhältliche Modelle und Schnittstellenübersicht:

| Modell | PoE-Ports (M12) | Non-PoE M12 Ports | 10GBASE-T (M12) | 10G Q-ODC Fiber | Bypass-Relais |
|---------------------------------|------------------|--------------------|------------------|------------------|----------------|
| ITS-6326-16P2TB2XS-WV | 16 | – | 2 | 2 | Ja |
| ITS-6326-16P2T2XS-WV | 16 | – | 2 | 2 | Nein |
| ITS-6326-8P10T2XS-WV | 8 | 8 | 2 | 2 | Nein |

Technische Details:

Gehäuse & Installation:

• IP40-Aluminiumgehäuse
• Wandmontage
• Maße: 400 x 74 x 195 mm
• Gewicht: 4.7 kg
• Betriebstemperatur: -40 bis +70 °C
• Lagerung: -40 bis +85 °C
• Dualer DC-Eingang (24–110 VDC, Betrieb bis 137.5 VDC)

PoE-Funktionen:

• IEEE 802.3at PoE+ (bis zu 36W pro Port)
• Gesamtbudget: bis zu 100W
• PoE-Zeitsteuerung, Alive Check, Recycling, Extend-Modus (bis 250 m)
• Aktive PD-Erkennung, PoE-Management pro Port

Switching- & Routingleistung:

• Switch Fabric: 112 Gbps
• Switching Throughput: 83.3 Mpps
• Jumbo Frames: 10K Bytes
• Adresstabelle: 16K MAC
• VLANs: bis 4K Gruppen, 128 IP-Routen

Layer 3 Routing:

• Statisches & dynamisches Routing (IPv4/IPv6)
• OSPFv2/v3, RIP, bis zu 128 Routen
• VLAN-Routing-Interface

Layer 2 Features:

• VLAN (802.1Q, Q-in-Q, MAC-/Protokoll-/Sprach-VLAN)
• MSTP, RSTP, STP, BPDU Guard
• Link Aggregation (LACP, statisch, bis 20 Ports pro Gruppe)
• IGMP/MLD Snooping v1-v3, Multicast VLAN Registration
• Loop Protection, LLDP, ERPS Ring mit <10ms Wiederherstellung

Sicherheit & Zugriff:

• ACLs (IP/MAC-basiert), Port Security
• DHCP Snooping, IP Source Guard, Dynamic ARP Inspection
• IEEE 802.1X, MAC-basierte Authentifizierung
• RADIUS, TACACS+

Industrieprotokolle & Management:

• Modbus TCP/IP
• IEEE 1588v2 PTP (transparent clock)
• SFP-DDM, Alarm-DI/DO, Ereignismanagement
• Verwaltung: Web, CLI, Telnet, SSHv2, SNMPv1/2c/3, TLS
• Unterstützt PLANET NMS, Smart Discovery, CloudViewerPro
• ONVIF Discovery, Topologieansicht mit Grundrissbildern

Zertifizierungen:

• Bahnnormen: EN 50155, EN 45545-2, IEC 61373
• EMV: FCC Class A, CE (EN55032, EN61000-6-2/-6-4)
• Stoß-, Fall- und Vibrationsresistenz nach IEC 60068-2

Lieferumfang:

• PLANET ITS-6326 Switch (Modellabhängig)
• Befestigungssatz & Handbuch
• M12/M23-Stecker für Strom, Daten & Alarm
