RCS Audio-Systems VLA-601 A 10-ZONEN „VARIO-LINE“ 900/600 W 3 HE 10 Lautsprecherkreise content_copy

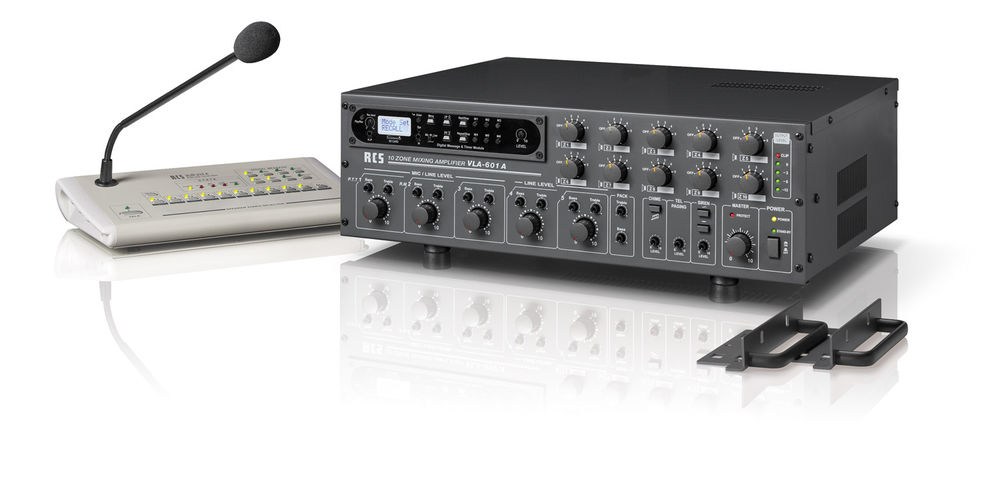

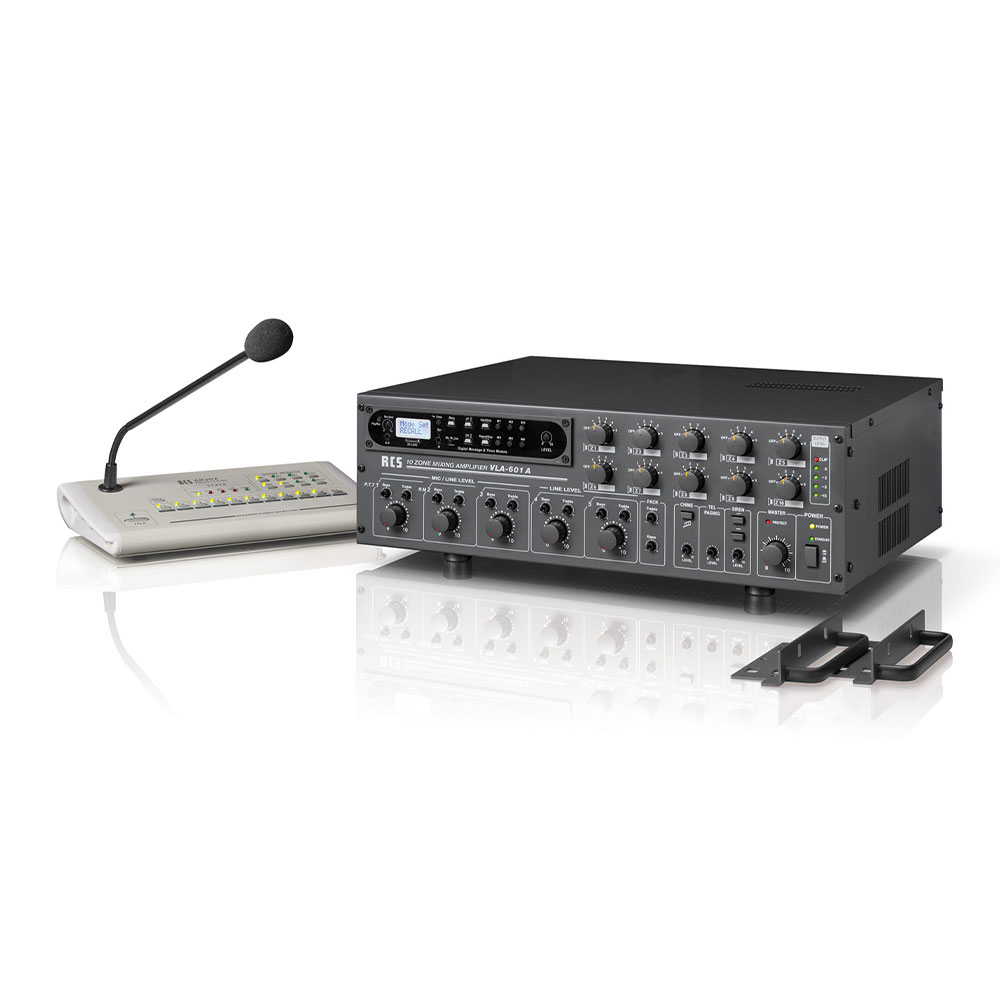

Der Zentralverstärker VLA-601 A von RCS Audio-Systems ist ein 10-Zonen-Mischverstärker für professionelle Beschallungsanlagen, insbesondere im Einsatzbereich von Schulen, öffentlichen Einrichtungen, Industrieanlagen oder Veranstaltungsorten. Er dient als Kernkomponente für die Steuerung mehrerer Lautsprecherzonen und ermöglicht die Fernbedienung über digitale Sprechstellen wie die VLM-210A. Der Verstärker ist für den Einsatz in 100V-ELA-Technik ausgelegt und bietet eine Ausgangsleistung von 900 W (Programm) bzw. 600 W (RMS), wodurch er auch größere Anlagen mit mehreren Zonen versorgen kann. Die Frequenzgangkurve reicht von 55 Hz bis 16.000 Hz (besser -3 dB), was eine klare und detaillierte Wiedergabe von Sprache und Musik gewährleistet. Der Klirrfaktor liegt besser als 1 %, was auf eine hohe Signalreinheit und geringe Verzerrung hinweist.

Einsatzbereiche
Der Verstärker ist für den Einsatz in komplexen Beschallungssystemen konzipiert, bei denen eine zentrale Steuerung mehrerer Zonen erforderlich ist. Er eignet sich besonders für Anwendungen, bei denen gezielte Durchsagen, Sammelrufe oder die Nutzung eines Digital-Textmoduls DMT-10 notwendig sind. Die Kombination mit der digitalen Sprechstelle VLM-210A ermöglicht eine präzise Zonensteuerung und die Aktivierung vordefinierter Textmeldungen. Die Anlage ist für den Einsatz in Innenräumen vorgesehen, wobei die Betriebsspannung von 230 V AC (50–60 Hz) oder 24 V DC die Integration in bestehende Stromversorgungssysteme erleichtert.

Funktionen und Ausstattung im Detail
Der Verstärker verfügt über mehrere Eingänge für Mikrofone und Line-Signale. Die Eingänge 1 bis 3 sind elektronisch symmetriert und besitzen Vorrang gegenüber den Eingängen 4 und 5. Jeder MIC-Eingang ist mit einer Combo-Buchse (Klinke 6,3 mm, XLR) ausgestattet, wobei der MIC 1 zusätzlich über eine RJ-45-Buchse verfügt. Die Eingangssensitivität beträgt für Mikrofone -50 dB (2,45 mV) und für Line-Signale -10 dB (245 mV). Ein separater PAGING-Eingang (5 kOhm, symmetrisch) mit Vorrang ermöglicht die Priorisierung von Notrufen oder Durchsagen. Die Eingänge sind mit individuellen Lautstärkereglern, Höhen- und Tiefenreglern sowie Gain-Reglern ausgestattet, um die Signalqualität zu optimieren. Zusätzlich ist eine Phantomversorgung für Kondensatormikrofone schaltbar.

Technik verständlich erklärt
Der Verstärker bietet mehrere Lautsprecher-Ausgänge, die für verschiedene Spannungsniveaus konfigurierbar sind: 100 V, 70 V, 50 V, 25 V und 12,5 V, sowie einen niederohmigen 4-Ohm-Ausgang. Dies ermöglicht die Ansteuerung verschiedener Lautsprecheranlagen, je nach Leistungsbedarf und Installation. Der REC-OUT-Ausgang (0 dBu, 775 mV, 3 kOhm, unsymmetrisch) dient zur Aufzeichnung oder Weiterleitung des Signals. Die integrierte Gong- und Sirenenfunktion umfasst einen 2- oder 4-Klang-Gong (umschaltbar) sowie eine Sirene, die entweder als Dauerton oder auf- und abschwellend betrieben werden kann. Die Steuerung erfolgt über Tasten an der Frontseite, wodurch eine schnelle Aktivierung bei Notfällen möglich ist. Ein besonderes Merkmal ist die zusätzliche Endstufe für selektive Durchsagen: Bei Nutzung der Sprechstelle VLM-210A können Durchsagen in eine oder zwei Zonen erfolgen, ohne dass die Hintergrundmusik in den anderen Zonen unterbrochen wird.

Kompatibilität und Zubehör
Der Verstärker ist speziell für die Verwendung mit der digitalen Sprechstelle VLM-210A konzipiert, die bis zu 10 Zonen steuern und das Digital-Textmodul DMT-10 aktivieren kann. Die Kommunikation erfolgt über einen digitalen Systembus, der optional über RJ-45 oder ein Systemkabel realisiert werden kann. Die VLM-210A bietet 10 Zonenauswahltasten mit LED-Anzeige, eine All-Call-Taste, eine Taste für das DTM-Modul sowie eine Push-to-Talk-Mikrofontaste. Die Stromversorgung der Sprechstelle erfolgt über das Systemkabel von der Zentrale. Zusätzlich kann der Verstärker mit einem Tonträgermodul ausgestattet werden, das in ein vorgesehenes Leerfeld eingesetzt wird. Eine optionale Sonderfunktion ist das Einbau eines zusätzlichen Gongmoduls (Artikel-Nr. VL-Service 02), das fünf verschiedene Gongarten, einschließlich DIN-Sirene, bereitstellt.

Montage und Installation
Der Verstärker ist als 3-HE-Gerät ausgeführt und kann in einen 19-Zoll-Rackschrank eingebaut werden. Die Abmessungen betragen 483 mm (B) × 133 mm (H) × 379 mm (T). Die Rückseite bietet verschiedene Anschlüsse, darunter AMP-IN und PRE-OUT (Klinke 6,3 mm, unsymmetrisch), sowie einen Anschluss für die Ferneinschaltung (POWER REMOTE) und einen Alarmkontakt (E/M Message Control) für die Verbindung mit dem Textmodul. Die Stromversorgung erfolgt über das AC-Netz (230 V) oder über eine 24 V DC-Quelle. Die Installation erfordert eine fachgerechte Verkabelung der Lautsprecherzonen und der Sprechstellen, wobei die Systembusverbindung sicher und störungsfrei sein muss.

Vorteile im Betrieb
Die Kombination aus zentraler Steuerung, digitaler Kommunikation und flexibler Zonensteuerung bietet eine hohe Betriebssicherheit und Effizienz. Die klare LED-Anzeige an der Sprechstelle VLM-210A ermöglicht eine schnelle Rückmeldung über den Status der Zonen. Die Möglichkeit, selektive Durchsagen ohne Unterbrechung der Hintergrundmusik in anderen Zonen durchzuführen, ist besonders für Anwendungen mit kontinuierlicher Musikwiedergabe (z. B. in Einkaufszentren oder Bahnhöfen) von Vorteil. Die integrierte Sirene und Gongfunktionen unterstützen die Notfallkommunikation, wobei die Steuerung über die Frontseite eine schnelle Reaktion ermöglicht. Die Verwendung von Phantomversorgung und symmetrischen Eingängen sorgt für eine hohe Signalqualität und geringe Störbeeinflussung.

Rauschpegel und Signalqualität
Der Rauschpegel liegt bei MIC-Eingängen besser als 70 dB und bei LINE-Eingängen besser als 80 dB, was eine klare und störungsfreie Signalübertragung gewährleistet. Die elektronische Symmetrierung der Eingänge reduziert Störungen und verbessert die Signalintegrität, insbesondere bei längeren Verkabelungen. Die Kombination aus hohem Rauschpegel und geringem Klirrfaktor sorgt für eine saubere Wiedergabe, die für professionelle Anwendungen erforderlich ist.

Technische Daten
Zusatzein- bzw. Ausgang	REC-OUT: 0dBu (775 mV) 3 kOhm unsymm.
Eingänge MIC – AUX/LINE	Alle Mic/Line-Eingänge sind elektronisch symmetriert. Eingang 1+2 mit Vorrang. Alle Mic/Line-Eingänge verfu¨gen u¨ber Combo- Buchsen (Klinke 6.3 mm, XLR). Mic: -50dB (2,45 mV), Line: -10dB (245 mV), PAGING: -10 dBu(245mV) 5 kOhm, symm.
Frequenzgang	55 Hz - 16.000 Hz (besser -3 dB)
Klirrfaktor	besser als 1%
Ausgangsleistung	900/600 W (Programm/RMS)
Abmessungen (B x H x T)	483x133x379 mm
Spannungsversorgung AC/DC	230 V AC (50-60 Hz), 24 V DC
Ausgänge, Lautsprecher	100 V, 70 V, 50 V, 25 V, 12.5 V; niederohmig 4 Ohm
Rauschpegel	MIC besser 70 dB, LINE besser 80 dB
Gong und Sirene	2- bzw. 4-Klanggong (umschaltbar); Sirene gleichbleibend oder auf- und abschwellend, an der Frontseite aktivierbar

---
