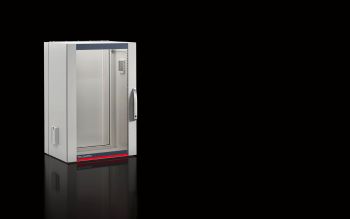

Rittal 2260955 Wandgehäuse AX 3-teilig
mit Blue e+ Austrittsfilter (Speditionsversand) content_copy

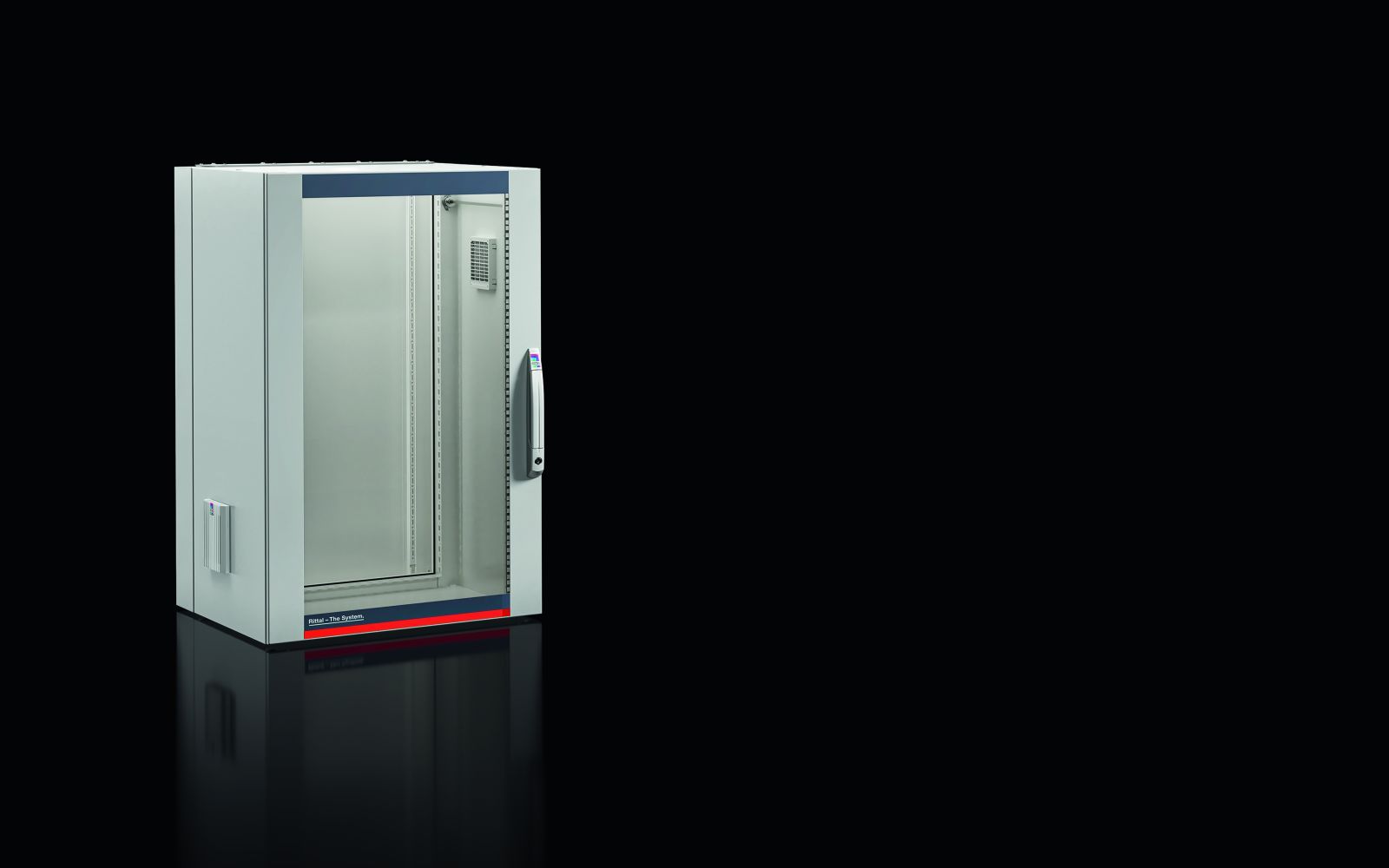

Das Rittal AX2260955 ist ein Wandgehäuse IT im 3-teiligen Aufbau, speziell für den Einsatz in industriellen und IT-Umgebungen konzipiert. Es verbindet die Vorteile eines kompakten Wandmontagesystems mit der Funktionalität eines Schaltschranks, der für den Einbau von Netzwerk- und Steuerungstechnik geeignet ist. Das Gehäuse besteht aus einem Wandteil, einem Schwenkteil und einer Design-Sichttür, wodurch ein einfacher Zugang zu den installierten Geräten gewährleistet ist. Die Ausführung als Wandgehäuse IT ermöglicht eine flexible Montage an Wänden in Büro- oder Produktionsräumen, wobei die 3-teilige Struktur den Austausch und die Wartung von Komponenten erleichtert.

Einsatzbereiche
Das Gehäuse ist für den Einsatz in Umgebungen vorgesehen, in denen eine IP 54-Schutzart erforderlich ist, also vor Staub und spritzendem Wasser geschützt sein muss. Die Schutzart IP 54 wird erreicht, wenn die Flanschplatte oben und unten geschlossen ist. Es eignet sich daher für den Einsatz in industriellen Anlagen, in IT-Infrastrukturen oder in Bereichen, in denen eine gewisse Umgebungsbelastung zu erwarten ist. Die IK08-Bewertung garantiert eine mechanische Festigkeit gegen mechanische Einwirkungen, wie z. B. Stöße oder Erschütterungen, was es für den Einsatz in Produktionsumgebungen geeignet macht.

Funktionen und Ausstattung im Detail
Das Gehäuse wird aus Stahlblech mit einer Dicke von 1,5 mm gefertigt, wobei Wand- und Schwenkteil pulverbeschichtet sind. Die Farbe des Wand- und Schwenkteils ist RAL 7035, die Sichttür weist eine zweifarbige Gestaltung auf: RAL 7035/7015 (schiefergrau). Die Sichtscheibe besteht aus Einscheiben-Sicherheitsglas mit einer Dicke von 3 mm, was eine klare Sicht auf die installierten Geräte ermöglicht, ohne die Sicherheit zu beeinträchtigen. Die Design-Sichttür ist mit einer Sicherheitsschließung 3524 E ausgestattet, die einen sicheren Verschluss gewährleistet. Der Verschluss des Mittelteils erfolgt über einen 3 mm Doppelbart, der zusätzliche Sicherheit bietet. Ein Mini-Komfortgriff ermöglicht eine bequeme Bedienung der Tür.

Technik verständlich erklärt
Die Einbautiefe beträgt 520 mm, wobei die lichte Breite 502 mm und die lichte Höhe 417 mm beträgt. Das Schwenkteil hat eine Tiefe von 416 mm, das Wandteil eine Tiefe von 135 mm. Die Höhe des Gehäuses beträgt 478 mm, die Breite 600 mm und die Gesamttiefe 573 mm. Das Gehäuse bietet 9 HE (Höheneinheiten) für die Montage von Geräten. Im Schwenkteil sind zwei 48,3 cm ( 19 Zoll )-Profilschienen vormontiert, die mit einem 25 mm-Lochraster im Front- und Rückrahmen ausgestattet sind, was eine flexible Montage von Geräten ermöglicht. Die statische Belastbarkeit des Schwenkteils beträgt 450 N, die des Wandteils 150 N, was die Montage von schwereren Geräten erlaubt.

Kompatibilität und Zubehör
Das Gehäuse ist Teil des AX/VX Systembaukastens, wodurch es mit verschiedenen Zubehörteilen kombiniert werden kann. Zu den passenden Zubehörteilen gehören unter anderem 48,3 cm ( 19 Zoll ) Fastener 1 HE mit Kontaktierung, Erdungsschienen, Rangierpanels, Montagestege, Geräteböden in verschiedenen Tiefen und Farben (RAL 7035 und RAL 9005), C-Profilschienen, Lüftererweiterungssätze, IT-Systemleuchten, VX System-Chassis in verschiedenen Türbreiten, Wandbefestigungshalter sowie Montageplatten für Klemmenkästen und Bus-Gehäuse. Die Blue e+ Austrittsfilter 3238.300 sind lose beigelegt und dienen der Luftreinigung im Gehäuse.

Montage und Installation
Die Montage erfolgt an einer Wand, wobei das Wandteil mit einer geschlossenen Flanschplatte oben und unten ausgestattet ist. Die Festeinbauart ermöglicht eine sichere Befestigung. Die 3-teilige Konstruktion erleichtert die Installation und Wartung, da das Schwenkteil geöffnet werden kann, um auf die Geräte zuzugreifen. Die Mini-Komfortgriffe und die Sicherheitsschließung sorgen für eine sichere und benutzerfreundliche Bedienung.

Vorteile im Betrieb
Das Gehäuse bietet eine hohe mechanische Festigkeit (IK08), eine ausreichende Schutzart IP 54) und eine flexible Montageoption durch das 25 mm-Lochraster und die vormontierten Profilschienen. Die Design-Sichttür ermöglicht eine visuelle Kontrolle der Geräte, ohne diese öffnen zu müssen. Die Blue e+ Austrittsfilter sorgen für eine saubere Luftzirkulation im Gehäuse. Die pulverbeschichtete Oberfläche bietet eine hohe Korrosionsbeständigkeit und einen ansprechenden optischen Eindruck. Die 3-teilige Struktur reduziert die Komplexität und erhöht die Flexibilität bei der Montage und Wartung.

Allgemein
Ausführung	Wandgehäuse IT
Material	Wand- und Schwenkteil: Stahlblech, 1,5 mm, Sichtscheibe: Einscheiben-Sicherheitsglas, 3 mm
Oberfläche	Pulverbeschichtet
Farbe	Wand- und Schwenkteil: RAL 7035, Sichttür: RAL 7035/7015 (schiefergrau)
Lieferumfang	Wandteil: Flanschplatte geschlossen, oben und unten, Schwenkteil mit 25 mm-Lochraster im Front- und Rückrahmen und zwei 19"-Profilschienen, vorne, Festeinbau, Design-Sichttür, Verschluss Design-Sichttür: Sicherheitsschließung 3524 E, Verschluss Mittelteil: 3 mm Doppelbart, 2 Blue e+ Austrittsfilter 3238.300 (lose beigelegt), Mini-Komfortgriff
Höheneinheiten	9 HE
Breite	600 mm
Höhe	478 mm
Tiefe	573 mm
Einbautiefe	520 mm
Lichte Abmessungen	Lichte Breite: 502 mm, Lichte Höhe: 417 mm
Tiefe Schwenkteil	416 mm
Tiefe des Wandteils	135 mm
Anzahl Verschlüsse	1
IK-Code	IK08
Belastbarkeit Schwenkteil (statisch)	450 N
Belastbarkeit Wandteil (statisch)	150 N
Grundmaterial	Stahlblech
Verschluss	Ausführung Verschluss: Mini-Komfortgriff, Verschluss-Einsatz: Sicherheits-Einsatz Schließung Nr. 3524 E
Schutzart IP nach EN 60 529	IP 54 in Verbindung mit Flanschplatte geschlossen oben und unten

---
