Rittal 4944000 C-Profilschienen 30/15 EN 60 715 TS L555 mm 6 Stück content_copy

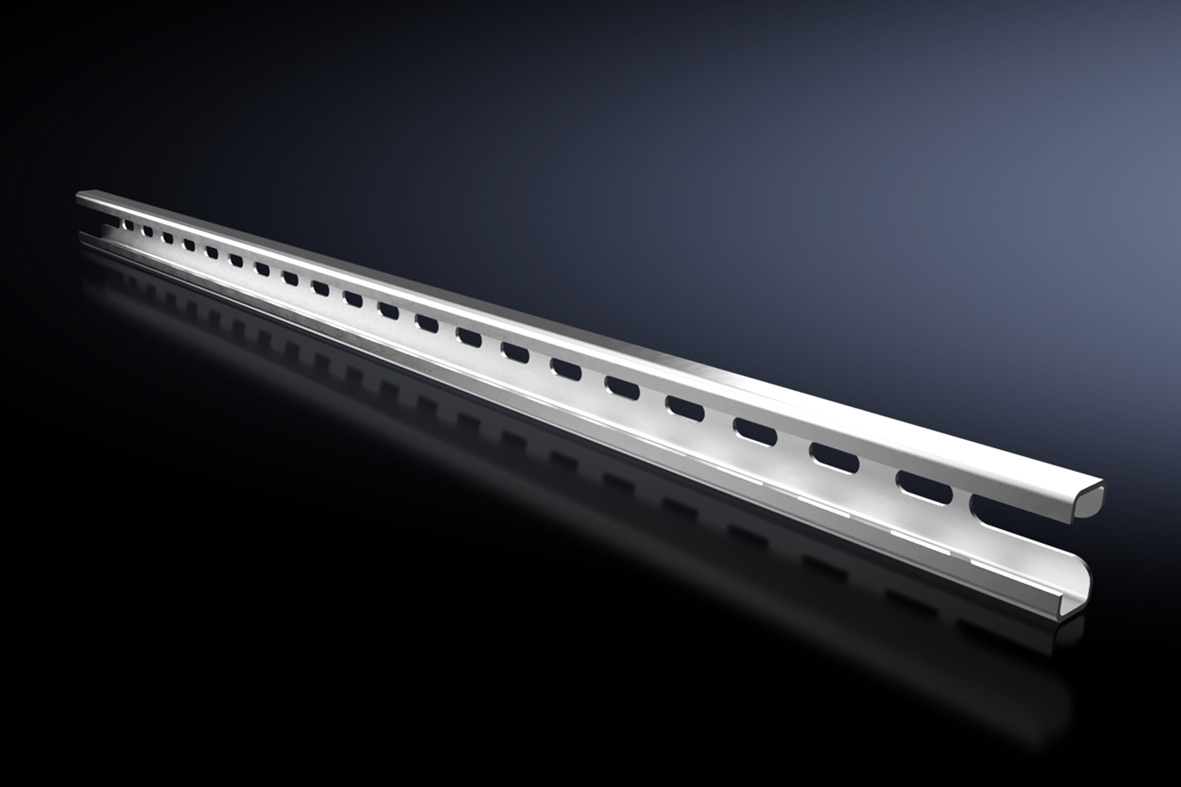

Die Rittal SZ 4944000 ist eine C-Profilschiene mit den Abmessungen 30/15 mm, die nach der Norm EN 60 715 gefertigt ist. Sie dient als Montageelement für elektrische Baugruppen, Schaltschränke und Geräte in industriellen Anlagen. Die Schiene ist aus Stahlblech gefertigt und verfügt über eine verzinkte Oberfläche, die Korrosionsschutz bietet. Mit einer Länge von 555 mm ist sie für Schaltschränke mit einer Breite oder Tiefe von 600 mm ausgelegt. Die Schiene wird in einer Verpackungseinheit von 6 Stück geliefert.

Einsatzbereiche
Die Schiene ist für den Einsatz in verschiedenen Schaltschranktypen vorgesehen, darunter die Gehäusetypen VX, TS, Wandgehäuse AX und 3-teilige Systeme. Sie ist speziell für Schränke mit einer Breite oder Tiefe von 600 mm konzipiert. Die Montage erfolgt an verschiedenen Profilen innerhalb des Schaltschranks, wobei je nach Einbausituation eine Kürzung der Schiene erforderlich sein kann. Die Schiene kann an der inneren Montageebene am VX-Schrankprofil montiert werden. An vertikalen TS- oder VX SE-Schrankprofilen wird sie über Aufrastmuttern (Typ TS 8800.808) oder Adapterschienen für VX-Kompatibilität befestigt. An horizontalen VX SE-Schrankprofilen kann sie in der Breite oben und unten sowie in der Tiefe unten (ohne Montageplatte) und oben (über Aufrastmutter 8800.808) angebracht werden. An horizontalen TS-Schrankprofilen sowie in der Breite oder Tiefe des AX 3-teiligen Systems ist ebenfalls eine Montage möglich.

Funktionen und Ausstattung im Detail
Die Schiene ermöglicht die sichere Befestigung von Baugruppen, wie z. B. Schaltgeräten, Relais, Steuerungen oder Netzwerkgeräten, innerhalb des Schaltschranks. Die verzinkte Oberfläche sorgt für eine hohe Beständigkeit gegen Umwelteinflüsse, insbesondere in feuchten oder leicht korrosiven Umgebungen. Die Konstruktion nach EN 60 715 gewährleistet eine standardisierte Montagekompatibilität mit einer Vielzahl von Geräten und Baugruppen. Die Schiene ist für den direkten Anbau am horizontalen oder vertikalen Schrankprofil ausgelegt, wobei zusätzliche Befestigungselemente wie Aufrastmuttern oder Adapter erforderlich sein können.

Technik verständlich erklärt
Die Bezeichnung C-Profilschiene 30/15 beschreibt das Querschnittsprofil der Schiene: 30 mm in der Breite und 15 mm in der Höhe. Diese Abmessungen entsprechen dem internationalen Standard EN 60 715, der für die Montage von elektrischen Baugruppen in Schaltschränken gilt. Die verzinkte Stahlblechoberfläche bietet einen wirksamen Schutz gegen Oxidation und verlängert die Lebensdauer der Schiene. Die Länge von 555 mm ist auf Schaltschränke mit einer Breite oder Tiefe von 600 mm abgestimmt, wobei die Schiene je nach Montageposition gekürzt werden kann. Die Montage erfolgt über vorgesehene Befestigungspunkte am Schrankprofil, wobei die Verwendung von Aufrastmuttern oder Adaptern je nach Schranktyp erforderlich ist.

Kompatibilität und Zubehör
Die Schiene ist kompatibel mit den Schaltschranktypen VX, TS, Wandgehäuse AX und 3-teiligen Systemen. Für die Montage an VX-Sockeln in der Breite von 600 mm sind Halte- und Distanzstücke erforderlich. Bei AX-Sockeln wird die Befestigung über Innensechsrund-Blechschrauben vorgenommen. Als passendes Zubehör sind Halte- und Distanzstücke (6 Stück) sowie Schnellmontageblöcke verfügbar, die eine flexible und schnelle Installation ermöglichen. Diese Zubehörteile unterstützen die Montage an verschiedenen Profilen und erhöhen die Flexibilität bei der Installation.

Montage und Installation
Die Montage erfolgt an den vorgesehenen Profilen innerhalb des Schaltschranks. Bei vertikalen Profilen (TS, VX SE) wird die Schiene über Aufrastmuttern (TS 8800.808) oder Adapterschienen befestigt. An horizontalen Profilen (VX SE, TS) kann sie in der Breite oder Tiefe montiert werden, wobei bei der Montage in der Tiefe unten keine Montageplatte benötigt wird. Bei der Montage an AX 3-teiligen Systemen erfolgt die Befestigung in der Breite oder Tiefe. Die Schiene muss je nach Einbausituation auf das gewünschte Maß gekürzt werden. Für Sockelmontage an VX-Sockeln sind Halte- und Distanzstücke erforderlich, bei AX-Sockeln Innensechsrund-Blechschrauben.

Vorteile im Betrieb
Die Schiene bietet eine standardisierte und zuverlässige Montagebasis für elektrische Baugruppen. Die verzinkte Oberfläche sorgt für eine hohe KorrosionsBeständigkeit, was die Lebensdauer im industriellen Einsatz erhöht. Die Kompatibilität mit verschiedenen Schaltschranktypen und die Möglichkeit der Kürzung an die jeweilige Einbausituation erhöhen die Flexibilität bei der Installation. Die Verwendung von Aufrastmuttern und Adaptern ermöglicht eine schnelle und sichere Montage ohne zusätzliche Werkzeuge. Die Einhaltung der Norm EN 60 715 gewährleistet eine universelle Verwendbarkeit in der industriellen Elektrotechnik.

Allgemein
Material	Stahlblech
Oberfläche	Verzinkt
Länge	555 mm
Einbaumöglichkeiten	Auf der inneren Montageebene am VX Schrankprofil, Am vertikalen TS, VX SE Schrankprofil über Aufrastmutter TS 8800.808 oder Adapterschiene für VX Kompatibilität, Am horizontalen VX SE Schrankprofil in der Breite unten und oben, Am horizontalen VX SE Schrankprofil in der Tiefe unten (ohne Montageplatte) und oben über Aufrastmutter 8800.808, Am horizontalen TS Schrankprofil, In der Breite oder Tiefe des AX 3-teilig. Je nach Einbausituation muss die Schiene auf das gewünschte Maß gekürzt werden.
Einbaumöglichkeiten VX Sockel	In Sockelbreite 600 mm an den Sockel-Blenden, in Verbindung mit Halte-/Distanzstück
Einbaumöglichkeiten AX Sockel	In Sockelbreite 600 mm, in Verbindung mit Innensechsrund-Blechschrauben
Passend für	Gehäusetyp: VX, TS, Wandgehäuse AX, 3-teilig, Breite/Tiefe: 600 mm
PCF/VE (Cradle-to-Gate)	11,12 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
