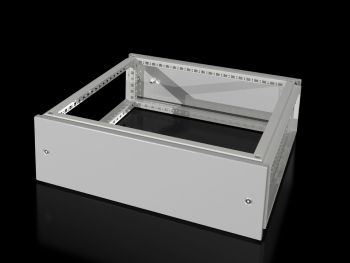

Rittal 8618501 VX Aufsatzmodul, für B: 600 mm content_copy

Das Rittal VX 8618501 ist ein Aufsatzmodul für Schaltschränke des Typs VX, speziell konzipiert für Schränke mit einer Breite und Tiefe von jeweils 600 mm. Es dient als Kabelrangierraum zur Aufnahme von Kabelzuführungen von oben oder als Energieverteilungselement mit Sammelschienen-Systemen über angereihten Schränken. Das Modul wird an der Oberseite des Schaltschranks montiert und nutzt das serienmäßige Dachblech als oberen Abschluss, um eine geschlossene und schutzkonforme Abdeckung zu gewährleisten.

Einsatzbereiche
Das Aufsatzmodul ist für industrielle Anwendungen vorgesehen, bei denen eine strukturierte und geschützte Kabelverlegung von oben in den Schrank erforderlich ist. Es eignet sich insbesondere für Anlagen, bei denen mehrere Schränke in Reihe angeordnet sind und eine gemeinsame Energieverteilung über Sammelschienen erfolgt. Die Montage an der Oberseite ermöglicht eine saubere und übersichtliche Verkabelung, ohne den Innenraum des Schaltschranks zu belasten.

Funktionen und Ausstattung im Detail
Das Modul besteht aus Stahlblech mit einer Wandstärke von 1,5 mm, das mit einem Strukturlack beschichtet ist. Die Farbe entspricht der Norm RAL 7035, einem grau-beigen Ton, der sich in industriellen Umgebungen gut integriert. Im Lieferumfang sind das Rahmenmodul, zwei Blenden (vorne und hinten), acht Halterungen mit automatischem Potenzialausgleich sowie das erforderliche Befestigungsmaterial enthalten. Die Halterungen sorgen dafür, dass elektrische Potentiale innerhalb des Moduls automatisch ausgeglichen werden, was die Sicherheit bei der Montage und Wartung erhöht.

Technik verständlich erklärt
Die Schutzart IP 55 nach IEC 60 529 gewährleistet, dass das Modul gegen Staub und spritzendes Wasser geschützt ist, was es für den Einsatz in industriellen Umgebungen mit erhöhter Verschmutzungs- oder Feuchtigkeitsbelastung geeignet macht. Die Type rating nach UL 50E umfasst die Kategorien Type 1 und Type 12, wodurch das Modul für den Einsatz in Innenräumen mit begrenztem Schutz vor Spritzwasser und Staub zertifiziert ist. Die Höhe des Moduls beträgt 200 mm, was eine kompakte Integration auf der Schrankoberseite ermöglicht.

Kompatibilität und Zubehör
Das Modul ist speziell für Schaltschränke des Gehäusetyps VX mit einer Breite und Tiefe von jeweils 600 mm ausgelegt. Es ist kompatibel mit verschiedenen Zubehörteilen, die im Sortiment verfügbar sind, darunter Tragschienen (ungelocht und gelocht), C-Profilschienen, VX System-Chassis, Anreihlaschen, VX Tragschienen, Montageschienen, Kabelabfangschienen und Seitenwände für Aufsatzmodule. Diese Komponenten ermöglichen eine flexible Anpassung an spezifische Anforderungen der Installation.

Montage und Installation
Die Montage erfolgt direkt auf der Oberseite des VX-Schaltschranks. Die im Lieferumfang enthaltenen Halterungen und Befestigungsmaterialien erleichtern die sichere Befestigung. Die vorgesehenen Blenden sorgen für eine ästhetisch ansprechende und schutzkonforme Abschlussfläche vorne und hinten. Die Verwendung des serienmäßigen Dachblechs als oberer Abschluss sorgt für eine geschlossene Konstruktion, die die Schutzart IP 55 aufrechterhält.

Vorteile im Betrieb
Das Aufsatzmodul reduziert die Komplexität im Inneren des Schaltschranks, da Kabel und Sammelschienen außerhalb des Hauptbereichs verlegt werden. Dies verbessert die Übersichtlichkeit, erleichtert die Wartung und verringert das Risiko von Fehlverbindungen. Die integrierten Halterungen mit automatischem Potenzialausgleich erhöhen die elektrische Sicherheit. Die robuste Konstruktion aus Stahlblech und die Schutzart IP 55 gewährleisten eine lange Lebensdauer auch unter anspruchsvollen Betriebsbedingungen.

Allgemein
Material	Stahlblech, 1,5 mm
Oberfläche	Lackiert, Strukturlack
Farbe	RAL 7035

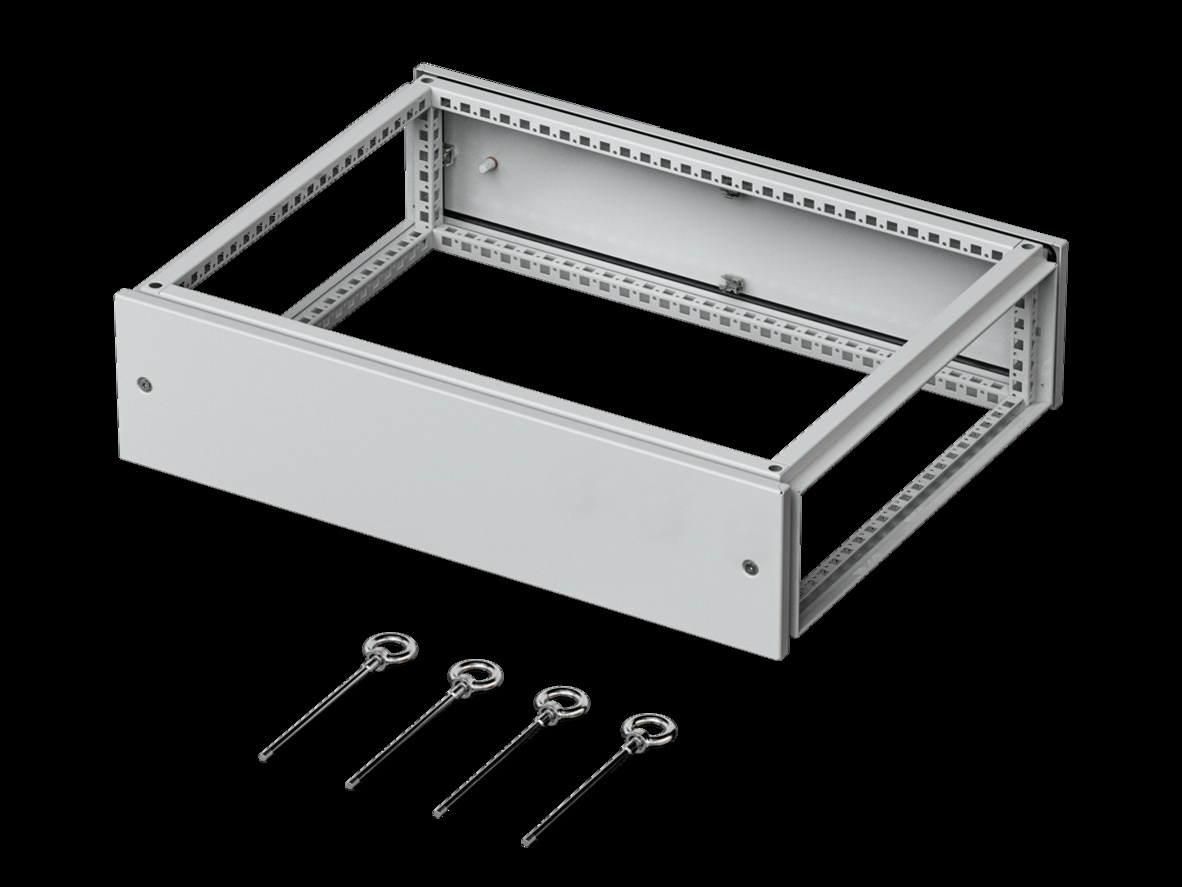

Lieferumfang	Rahmenmodul, 2 Blenden vorne/hinten, 8 Halterungen mit automatischem Potenzialausgleich, Inkl. Befestigungsmaterial
Höhe	200 mm
Schutzart IP nach IEC 60 529	IP 55
Type rating nach UL 50E	Type 1, Type 12
Passend für	Gehäusetyp: VX, Breite: = 600 mm, Tiefe: = 600 mm

---
