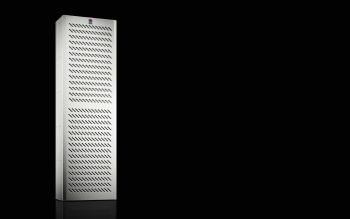

Rittal 3187330 Blue e+ Wandanbau-Kühlgerät Outdoor, 2500 W content_copy

Das Rittal SK 3187330 ist ein Wandanbau-Kühlgerät der Blue e+ Serie, speziell für den Einsatz im Outdoor-Bereich konzipiert. Es dient der Klimatisierung von Schaltschränken und bietet eine Kühlleistung von bis zu 2,5 kW bei einer Betriebsspannung von 110 V bis 240 V (1~, 50/60 Hz) oder 380 V bis 480 V (3~, 50/60 Hz). Das Gerät ist für den universellen Einbau an Outdoor-Gehäusen vorgesehen und kann in den Varianten Anbau, Teileinbau oder Volleinbau montiert werden. Die Ausführung erfolgt in Aluminium AlMg3 mit einer pulverbeschichteten, UV-beständigen Oberfläche in der Farbe RAL 7035, was eine hohe Korrosionsbeständigkeit und Witterungsbeständigkeit gewährleistet.

Einsatzbereiche
Das Kühlgerät ist für anspruchsvolle Umgebungen ausgelegt, in denen eine konstante Innentemperatur im Schaltschrank erforderlich ist. Es ist besonders geeignet für industrielle Anlagen, die im Freien betrieben werden, wie beispielsweise in der Energieversorgung, der Verkehrsinfrastruktur oder bei Automatisierungssystemen. Die Betriebstemperaturbereiche liegen zwischen -30 °C und 60 °C, wobei der Kältemittelkreislauf aktiv bei 3 °C bis 60 °C und die Heat Pipe bei -30 °C bis 45 °C betrieben werden kann. Die Lagertemperaturbereiche reichen von -40 °C bis 70 °C, was eine flexible Lagerung ermöglicht.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen integrierten e+ Controller, der werkseitig auf eine Innentemperatur von +35 °C eingestellt ist. Der Einstellbereich beträgt 20 °C bis 50 °C, sodass die Temperatur je nach Anforderung angepasst werden kann. Die integrierte elektrische Kondensatverdunstung sorgt dafür, dass Kondenswasser im Inneren des Schaltschranks nicht anfällt, was die Funktionalität und Lebensdauer der elektronischen Komponenten erhöht. Der Verflüssiger ist mit einer hydrophoben RiNano-Beschichtung versehen, die die Abwasserbildung reduziert und die Wartung vereinfacht. Das Gerät ist anschlussfertig verdrahtet mit einer steckbaren Anschlussklemmleiste, was die Installation beschleunigt.

Technik verständlich erklärt
Die Kühlleistung wird nach DIN EN 14511 gemessen und beträgt bei L35 L35/50 Hz und L35 L35/60 Hz jeweils 2,5 kW, bei L35 L50/50 Hz und L35 L50/60 Hz jeweils 1,6 kW. Die Bemessungsleistung beträgt 1,05 kW, die Nennleistung Pel liegt je nach Betriebsart zwischen 1,03 kW und 1,08 kW. Die Energieeffizienz wird durch den Energy efficiency ratio (EER) von 2,31 bei 50 Hz und 60 Hz L35 L35 beschrieben, was eine effiziente Kühlleistung bei geringem Stromverbrauch bedeutet. Die Luftleistung beträgt im Außen- und Innenkreislauf jeweils 1.250 m³/h, was eine ausreichende Luftzirkulation für die Kühlung gewährleistet. Das Kältemittel R-513A hat ein Global Warming Potential (GWP) von 631 und ein CO₂-Äquivalent von 0,68 t, was die Umweltverträglichkeit des Geräts unterstreicht.

Kompatibilität und Zubehör
Das Kühlgerät ist für Gehäusetypen der Toptec-Serie ausgelegt, die eine Breite von mindestens 800 mm und eine Höhe von mindestens 1.800 mm aufweisen. Es ist kompatibel mit den Gehäusen der Artikelnummern 9782.828 und 9783.888. Als Zubehör können ein Thermostat, ein Kondensatschlauch (12 x 2 mm, Länge 10 m), eine Auflaufrolle, ein Hygrostat, ein Türpositionsschalter, ein Temperaturfühler für Kühlgeräte Blue e+ sowie ein IoT Interface (Artikelnummer 3124.300) bestellt werden. Das IoT Interface ermöglicht die Fernüberwachung und Vernetzung des Kühlgeräts, wodurch Gerätedaten, Zustände und Systemmeldungen überwacht werden können.

Montage und Installation
Das Gerät wird mit einem Montagerahmen geliefert, der eine universelle Befestigung an Outdoor-Gehäusen ermöglicht. Die Abmessungen des Geräts betragen 465 mm (Breite) × 1.640 mm (Höhe) × 260 mm (Tiefe). Inklusive Dichtrahmen und Designhaube beträgt die Breite 517 mm, die Höhe 1.692 mm, die Tiefe bleibt bei 260 mm. Die Schutzart IP beträgt mit Montagerahmen IP 56 (Innenkreislauf), ohne Montagerahmen IP 56. Die Schutzart NEMA beträgt mit Montagerahmen UL Type 12/3R/4, ohne Montagerahmen UL Type 12/3R. Die Installation erfolgt inklusive Befestigungsmaterial, wodurch eine sichere Montage gewährleistet ist.

Vorteile im Betrieb
Durch die drehzahlgeregelten Komponenten und die Heat Pipe-Technologie wird eine durchschnittliche Energieeinsparung von 75 % erreicht. Die bauteilschonende Kühlung verlängert die Lebensdauer der Komponenten im Schaltschrank und im Kühlgerät selbst. Die intuitive Bedienung erfolgt über ein Touchdisplay und intelligente Schnittstellen. Der Schalldruckpegel beträgt 70 dB(A), was eine akustisch angenehme Betriebsumgebung gewährleistet. Die zulässige Betriebsdruckgrenze beträgt 2,4 MPa, was die Sicherheit des Systems unter Druckbelastung gewährleistet. Die PCF/VE (Cradle-to-Gate) beträgt 1.015,14, was die Umweltbilanz des Produkts beschreibt.

Schutzmaßnahmen
Zum Schutz des Kühlgeräts ist ein geeigneter Überspannungsschutz vorzusehen. Bei einer Betriebsspannung unter 460 V (3~) ist ein Überspannungsschutz mit Uc 275 V, Imax 40 kA, In 20 kA und Up 1,5 kV erforderlich. Bei einer Betriebsspannung über 460 V (3~) ist ein Überspannungsschutz mit Uc 385 V, Imax 40 kA, In 20 kA und Up 1,5 kV erforderlich. Die Toleranzen für die Betriebsspannung liegen bei 110 V -10 % (99 V) und 240 V +10 % (264 V) sowie bei 380 V -10 % (342 V) und 480 V +6 % (509 V).

Allgemein
Ausführung	Wandanbau, Outdoor
Marktrelevante Produktänderungen	Die Abdeckung für die Anschlussbox zum Schutz für den elektrischen Anschluss am Kühlgerät ist seit Anfang 2024 nicht mehr im Lieferumfang enthalten. Die Abdeckung 3355.200 und 3355.210 kann als Zubehör optional bestellt werden.
Material	Aluminium AlMg3
Oberfläche	Pulverbeschichtet, UV-beständiges Reinpolyester
Farbe	RAL 7035
Lieferumfang	Verflüssiger mit hydrophober RiNano-Beschichtung, Integrierte elektrische Kondensatverdunstung, Anschlussfertig verdrahtet (steckbare Anschlussklemmleiste), Montagerahmen zur universellen Befestigung an Outdoor-Gehäusen für Anbau, Teileinbau und Volleinbau, Inkl. Befestigungsmaterial
Optionen	Zur Fernüberwachung und Vernetzung von Kühlgeräten und Chillern der Blue e+ Generation setzen Sie das IoT Interface mit der Artikelnummer 3124.300 ein. Erhöhen Sie die Maschinenverfügbarkeit und Prozesssicherheit durch die Fernüberwachung von Gerätedaten, Zuständen und Systemmeldungen.
Gesamtkühlleistung nach DIN EN 14511	Kühlleistung L35 L35/50 Hz: 2,5 kW, Kühlleistung L35 L35/60 Hz: 2,5 kW, Kühlleistung L35 L50/50 Hz: 1,6 kW, Kühlleistung L35 L50/60 Hz: 1,6 kW
Bemessungsbetriebsspannung	110 V - 240 V, 1~, 50 Hz/60 Hz, 380 V - 480 V, 3~, 50 Hz/60 Hz
Hinweis	Durch den Download der Software kommt ein Vertrag zwischen dem Vertragspartner und Rittal über die unentgeltliche Nutzung der Software nach Maßgabe dieser Lizenzbedingung zustande., Zum Schutz der Blue e+ Kühlgeräte ist ein geeigneter Überspannungsschutz vorzusehen: , - Betriebsspannung < 460 V (3~): Uc 275 V, Imax 40 kA, In 20 kA, Up 1,5 kV. , - Betriebsspannung > 460 V (3~): Uc 385 V, Imax 40 kA, In 20 kA, Up 1,5 kV.
Hinweis zur Artikel-Nr.	Toleranz: 110 V -10 % (99 V) und 240 V +10 % (264 V) / 380 V -10 % (342 V) und 480 V +6 % (509 V)
Bemessungsleistung	1,05 kW
Nennleistung Pel	Nennleistung L35 L35/50 Hz: 1,08 kW, Nennleistung L35 L35/60 Hz: 1,08 kW, Nennleistung L35 L50/50 Hz: 1,03 kW, Nennleistung L35 L50/60 Hz: 1,03 kW
Temperaturregelung	e+ Controller (werkseitige Einstellung +35 °C)
Breite	465 mm
Höhe	1.640 mm
Tiefe	260 mm
Geräteabmessungen inkl. Dichtrahmen und Designhaube	Breite: 517 mm, Höhe: 1.692 mm, Tiefe: 260 mm
Einbauart	Universaleinbau (Anbau, Teileinbau, Volleinbau)
Schutzart IP nach IEC 60 529	mit Montagerahmen: Innenkreislauf IP 56, ohne Montagerahmen: Innenkreislauf IP 54
Schutzart NEMA	mit Montagerahmen: UL Type 12/3R/4, ohne Montagerahmen: UL Type 12/3R
Luftleistung (freiblasend)	Außenkreislauf: 1.250 m³/h, Innenkreislauf: 1.250 m³/h
Kältemittel/Kühlmedium	Kältemittel: R-513A, Menge: 1,07 kg, Global Warming Potential (GWP): 631, CO₂ Äquivalent (CO₂e): 0,68 t
Energy efficiency ratio (EER) 50/60 Hz L35 L35	Kälteleistungszahl L35 L35 (EER) 50 Hz: 2,31, Kälteleistungszahl L35 L35 (EER) 60 Hz: 2,31
Passend für	Gehäusetyp: Toptec, Breite: ≥ 800 mm, Höhe: ≥ 1.800 mm
Passend für Artikel-Nr.	9782.828, 9783.888
Einstellbereich	20 °C...50 °C
Betriebstemperaturbereich	-30 °C...60 °C
Betriebstemperaturbereich Kältemittelkreislauf (aktiv)	3 °C...60 °C
Betriebstemperaturbereich Heat Pipe	-30 °C...45 °C
Lagertemperaturbereich	-40 °C...70 °C
Zulässiger Betriebsdruck (p max.)	2,4 MPa
Schalldruckpegel	70 dB(A)
PCF/VE (Cradle-to-Gate)	1.015,14

---
