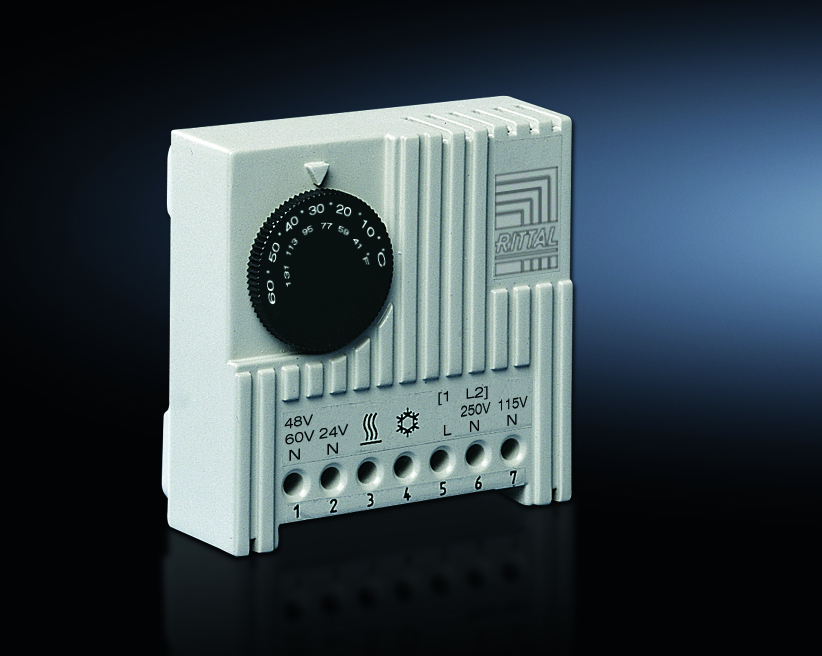

Rittal 3110000 Thermostat Schaltschrank-Innentemperaturregler content_copy

Der Rittal Temperaturregler Typ SK 3110000 ist ein Schaltschrank-Innentemperaturregler, der zur Steuerung von Lüftern, Heizungen und Wärmetauschern sowie als Signalgeber für die Überwachung der Innentemperatur in Schaltschränken eingesetzt wird. Das Gerät verfügt über ein Bimetallregler-System als temperaturabhängiges Element mit thermischer Rückführung, das eine stabile und zuverlässige Reaktion auf Temperaturänderungen ermöglicht. Die Betriebsspannung umfasst sowohl Wechsel- als auch Gleichspannungsbereiche: 24 V bis 230 V, 1~, sowie 24 V bis 60 V (DC). Die Farbe des Geräts ist RAL 7035, ein grau-beiges Standarddesign, das sich in industriellen Umgebungen gut integriert.

Einsatzbereiche
Der Temperaturregler ist primär für die Klimatisierung von Schaltschränken konzipiert, wo eine konstante Innentemperatur für die Funktion elektronischer und elektrischer Komponenten wichtig ist. Er kann Lüfter aktivieren, wenn die Temperatur einen voreingestellten Wert überschreitet, oder Heizungen einschalten, wenn die Temperatur zu niedrig wird. Zudem dient er als Signalgeber, um bei Überschreitung von Grenzwerten Warnsignale auszulösen oder externe Systeme zu informieren.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen 1-poligen Umschaltkontakt (Wechsler) als Sprungschaltglied, der für die Steuerung von Lasten geeignet ist. Die zulässige Kontaktbelastung beträgt für Heizanwendungen (Kl. 5 – 3) AC 10 (4) A bei induktiver Last (cos φ = 0,6) und für Kühlanwendungen (Kl. 5 – 4) AC 5 (4) A bei gleicher Lastart. Bei Gleichspannung beträgt die maximale Leistung 30 W. Die Schaltdifferenz liegt bei etwa 1 K ± 0,8 K, was bedeutet, dass der Regler bei Erreichen der eingestellten Temperatur schaltet und erst nach einer Differenz von etwa 1 Kelvin wieder zurückkehrt. Der Einstellbereich für die Temperatur beträgt 5 °C bis 60 °C, was für die meisten industriellen Anwendungen ausreichend ist.

Technik verständlich erklärt
Der Bimetallregler reagiert auf Temperaturänderungen durch eine mechanische Verformung, die über eine Rückführungsschaltung den Kontakt schaltet. Diese Technik ist robust und erfordert keine externe Stromversorgung für die Sensoreinheit. Die thermische Rückführung sorgt dafür, dass der Regler nicht bei jeder kleinen Temperaturschwankung schaltet, sondern eine stabile Schaltverhalten gewährleistet. Die Anschlusstechnik erfolgt über eine Klemmleiste mit Schraubanschluss von außen, was die Installation beschleunigt und die Wartung erleichtert.

Kompatibilität und Zubehör
Der Temperaturregler ist für die Montage auf senkrechten oder waagerechten 35 mm Tragschienen nach EN 50 022 geeignet. Zusätzlich kann er mittels eines beigelegten Adapters in TS/SE-Schrankprofilen oder auf einer Montageplatte befestigt werden. Passendes Zubehör umfasst einen Aufsteckadapter für Innentemperaturregler sowie eine Montageplatine mit integrierter Hutschiene, die die Installation in verschiedenen Schrankkonfigurationen ermöglicht.

Montage und Installation
Die Montage erfolgt entweder direkt auf der Tragschiene oder über den Adapter im Schrankprofil. Die Anschlussklemmleiste ist von außen zugänglich, was die Verkabelung ohne Entfernen des Geräts ermöglicht. Die Abmessungen betragen 71 mm (Breite) × 71 mm (Höhe) × 33,5 mm (Tiefe), was den Einbau in standardisierte Schaltschrankkonstruktionen unterstützt.

Vorteile im Betrieb
Der Temperaturregler bietet eine zuverlässige, mechanische Temperaturregelung ohne elektronische Komponenten, die anfällig für Störungen sein können. Die einfache Bedienung und die klare Anzeige der eingestellten Temperatur erleichtern die Inbetriebnahme und Wartung. Die Kombination aus robustem Design und flexibler Montage macht ihn zu einem universell einsetzbaren Gerät in der industriellen Schaltschranktechnik.

Allgemein
Technische Daten	Bimetallregler als temperaturempfindliches Organ mit thermischer Rückführung, Kontaktbestückung: 1-poliger Umschaltkontakt (Wechsler) als Sprungschaltglied, Zulässige Kontaktbelastung: Kl. 5 – 3 (Heizen): AC 10 (4) A (induktive Last bei cos φ = 0,6)/Kl. 5 – 4 (Kühlen): AC 5 (4) A (induktive Last bei cos φ = 0,6)/DC = max. 30 W, Schaltdifferenz: ca. 1 K ± 0,8 K
Farbe	RAL 7035
Breite	71 mm
Höhe	71 mm
Tiefe	33,5 mm
Einstellbereich	5 °C...60 °C
Bemessungsbetriebsspannung	24 V - 230 V, 1~, 24 V - 60 V (DC)

---
