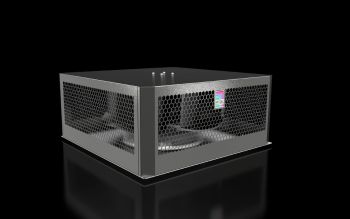

Rittal 3166115 SK Dachlüfter für VX IT für den Officebereich content_copy

Der Rittal SK 3166115 ist ein Dachlüfter für die aktive Belüftung von Schaltschränken, speziell konzipiert für den Einsatz in der VX IT- und TS IT-Serie. Er dient der Klimatisierung von Schaltschränken im Officebereich, wo eine geringe Geräuschentwicklung von Bedeutung ist. Die Einheit ist vormontiert und anschlussfertig verdrahtet, wodurch die Installation vereinfacht wird. Die Lüftereinheit wird über eine C13 Kaltgerätebuchse versorgt, was eine einfache und standardisierte Verbindung ermöglicht.

Einsatzbereiche
Der Lüfter ist für den Einsatz im Officebereich ausgelegt, wo eine geringe Geräuschentwicklung erforderlich ist. Er eignet sich insbesondere für Schaltschränke der Rittal-Serien VX IT und TS IT, die in Büroumgebungen oder in Räumen mit hohen Anforderungen an die Akustik eingesetzt werden. Die Luftleistung im Betriebspunkt beträgt 800 m³/h, was eine ausreichende Belüftung für typische Schaltschrankanwendungen gewährleistet. Bei freiblasendem Betrieb erreicht der Lüfter eine Luftleistung von 1.245 m³/h.

Funktionen und Ausstattung im Detail
Die Funktion des Lüfters basiert auf einer drehzahlgeregelten Technik, die die Leistung an den tatsächlichen Kühlbedarf anpasst. Dies sorgt für eine energieeffiziente Betriebsweise, da der Lüfter nicht ständig mit maximaler Leistung läuft, sondern die Drehzahl entsprechend der Temperatur im Schaltschrank variiert. Die Temperaturregelung erfolgt über einen integrierten Drehzahlregler, der die Lüfterdrehzahl automatisch anpasst. Die Betriebstemperaturbereich liegt zwischen 5 °C und 55 °C, was eine Verwendung in klimatisierten Innenräumen ermöglicht.

Technik verständlich erklärt
Der Lüfter arbeitet mit einer Bemessungsbetriebsspannung von 100 V bis 130 V, 1~, bei 50 Hz oder 60 Hz. Die maximale Bemessungsstromstärke beträgt 0,5 A bei beiden Frequenzen. Die Nennleistung beträgt 24 W, unabhängig von der Frequenz. Die Schutzart IP 20 nach EN 60 529 schützt vor Berührung mit Fingern und gegen festen Fremdkörpern, jedoch nicht gegen Wasser oder Staub. Der Schalldruckpegel im Betriebspunkt beträgt 39 dB(A), was als sehr leise Einheit eingestuft wird. Die integrierte Vorsicherung hat eine Nennstromstärke von 10 A und schützt die Einheit vor Überlastungen.

Kompatibilität und Zubehör
Der Lüfter ist speziell für die Integration in Schaltschränke der Rittal-Serien VX IT und TS IT konzipiert. Die Montage erfolgt direkt in den im Dachblech integrierten Ausschnitt mit den Abmessungen 410 mm (Breite) × 410 mm (Tiefe). Als Zubehör sind Thermostate für die Innentemperaturregelung sowie Steckdosenleisten mit Kaltgerätedosen verfügbar, die eine zusätzliche Stromversorgung für Geräte im Schaltschrank ermöglichen.

Montage und Installation
Die Einheit ist vormontiert und anschlussfertig verdrahtet, was die Montage vereinfacht. Der Lieferumfang umfasst die Lüftereinheit, den Drehzahlregler, das Befestigungsmaterial sowie eine Installations- und Kurzbedienungsanleitung. Die Montage erfolgt in den vorgesehenen Ausschnitt im Dachblech des Schaltschranks. Die Abmessungen der Lüftereinheit betragen 470 mm (Breite) × 200 mm (Höhe) × 470 mm (Tiefe). Das Material besteht aus lackiertem Stahlblech in der Farbe RAL 9005.

Vorteile im Betrieb
Der Betrieb des Lüfters ist energieeffizient und leise, was ihn besonders für den Einsatz im Officebereich geeignet macht. Die drehzahlgeregelte Technik sorgt dafür, dass die Leistung nur so hoch ist, wie sie benötigt wird, was Energie spart und die Lebensdauer des Lüfters verlängert. Die einfache Anschlusstechnik mit C13-Buchse und die vormontierte Ausführung reduzieren die Installationszeit. Die internationale Approbation und die Mehrspannungsfähigkeit ermöglichen den weltweiten Einsatz ohne zusätzliche Anpassungen.

Allgemein
Einsatzgebiete	für den Officebereich
Funktionsweise	Durch den drehzahlgeregelten Lüfter wird die Leistung optimal an den tatsächlichen Bedarf angepasst
Material	Stahlblech, lackiert
Farbe	RAL 9005
Lieferumfang	1 Lüftereinheit, Drehzahlregler, Anschlussfertig verdrahtet, Inkl. Befestigungsmaterial, Installations- und Kurzbedienungsanleitung, Ohne Dachblech
Bemessungsbetriebsspannung	100 V - 130 V, 1~, 50 Hz/60 Hz
Hinweis zur Artikel-Nr.	Reduktion der angegebenen Luftleistung auf 800 m³/h bei 40 Pa Gegendruck unter Verwendung von zwei belüfteten Sockelblenden
Bemessungsstrom max.	Bei 50 Hz: 0,5 A, Bei 60 Hz: 0,5 A
Ausführung	vormontiert
Breite	470 mm
Höhe	200 mm
Tiefe	470 mm
Montageausschnitt	Breite:410 mm, Tiefe:410 mm
Schutzart IP nach EN 60 529	IP 20
Temperaturregelung	Drehzahlgeregelter Lüfter
Betriebstemperaturbereich	5 °C...55 °C
Nennleistung Pel	Nennleistung L35 L35/50 Hz: 24 W, Nennleistung L35 L35/60 Hz: 24 W
Luftleistung (freiblasend)	1.245 m³/h
Luftleistung (im Betriebspunkt)	800 m³/h
Schalldruckpegel (im Betriebspunkt)	39 dB(A)
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 10 A

---
