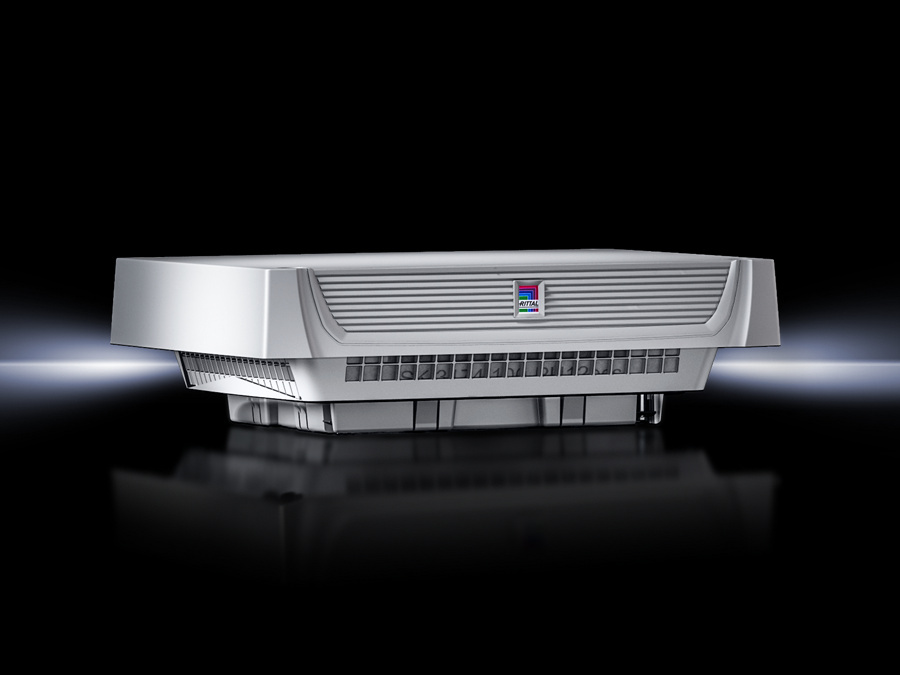

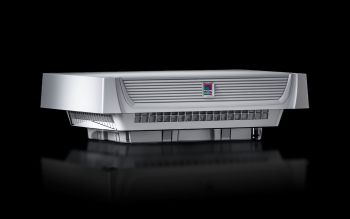

Rittal 3140110 SK Dachlüfter 965 m³/h content_copy

Der Rittal SK 3140110 ist ein Dachlüfter der TopTherm-Serie, speziell für die Klimatisierung von Schaltschränken konzipiert. Er dient der kontinuierlichen Entlüftung und Kühlung von elektrischen und elektronischen Geräten im Schaltschrank, um eine optimale Betriebstemperatur zu gewährleisten. Die Einheit ist als Dachaufbau ausgeführt und kann sowohl von innen als auch von außen montiert werden, wodurch sie flexibel in verschiedenen Installationsszenarien eingesetzt werden kann. Das Gehäuse besteht aus Kunststoff ABS und ist in der Farbe RAL 7035 gehalten, was eine visuelle Harmonisierung mit Standard-Schaltschrankfarben ermöglicht. Die Einheit ist komplett einbaufertig und umfasst bereits einen Faltenfilter, der für die Erreichung der Schutzart IP 54 erforderlich ist.

Einsatzbereiche
Der Dachlüfter ist für den Einsatz in industriellen Umgebungen vorgesehen, wo eine kontinuierliche Lüftung von Schaltschränken notwendig ist, um Überhitzung zu vermeiden. Er eignet sich insbesondere für Anlagen, die in Räumen mit moderaten bis hohen Umgebungstemperaturen betrieben werden, sowie für Anwendungen, bei denen eine hohe Schutzart gegen Staub und Spritzwasser gefordert ist. Die Schutzart IP 54 (inkl. Faltenfilter) bietet ausreichenden Schutz gegen Staub und spritzendes Wasser, was ihn für viele Innen- und Außenbereiche geeignet macht. Optional kann die Schutzart auf IP 54 erhöht werden, indem ein Vliesfilter (Zubehör) eingesetzt wird.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über einen Radialventilator mit Kondensatormotor, der für eine gleichmäßige und leistungsstarke Luftströmung sorgt. Die Luftleistung beträgt freiblasend 965 m³/h bei 60 Hz, wobei die Leistung bei Installation eines Faltenfilters auf 868 m³/h abnimmt. Die Luftführung ist so gestaltet, dass Druckverluste minimiert werden, was die Effizienz erhöht. Die Einheit ist für eine Betriebsspannung von 115 V, 1~, 60 Hz ausgelegt und verbraucht eine Nennleistung von 138 W bei 60 Hz. Der maximale Bemessungsstrom beträgt 1,2 A. Für den Schutz der elektrischen Anlage ist eine Vorsicherung mit 3 A vorgesehen.

Technik verständlich erklärt
Die Luftleistung wird durch die Konstruktion des Lüfters und die integrierte Luftführung bestimmt. Die Luft strömt durch den Lüfter und wird über das Dach des Schaltschranks abgeleitet, wodurch warme Luft kontinuierlich ausgetauscht wird. Die integrierte Klemmbefestigung ermöglicht eine einfache und sichere Montage ohne zusätzliche Befestigungselemente. Die Schutzart IP 54 bedeutet, dass der Lüfter staubdicht ist und gegen spritzendes Wasser geschützt ist, was ihn für den Einsatz in industriellen Umgebungen geeignet macht. Die Schutzart NEMA 12 entspricht einem ähnlichen Schutzniveau und wird in bestimmten Regionen als Standard verwendet.

Kompatibilität und Zubehör
Der Lüfter ist mit einem Montageausschnitt von 258 mm Breite und Tiefe kompatibel, was eine standardisierte Montage in verschiedenen Schaltschrankgrößen ermöglicht. Als Zubehör sind verschiedene Komponenten verfügbar, die die Funktionalität erweitern: Thermostate und Drehzahlregler ermöglichen eine temperaturgesteuerte Betriebsweise, was die Energieeffizienz erhöht. Digitale Temperaturanzeigen bieten eine visuelle Kontrolle der Schaltschranktemperatur. Zusätzlich sind Austrittsfilter in RAL 7035 sowie Ersatzfiltermatten und Hygrostaten erhältlich, um die Luftreinheit und die Betriebssicherheit zu verbessern.

Montage und Installation
Die Montage erfolgt durch Einbau in den vorgesehenen Montageausschnitt im Schaltschrankdach. Die Einbautiefe beträgt 34,6 mm, wodurch der Lüfter flach in das Dach integriert werden kann. Die Installation erfordert keine zusätzlichen Befestigungselemente, da die Klemmbefestigung die sichere Verankerung gewährleistet. Die elektrische Verbindung erfolgt über die vorgesehenen Anschlussklemmen, wobei die Vorsicherung mit 3 A zu berücksichtigen ist.

Vorteile im Betrieb
Der Lüfter bietet eine hohe Luftleistung bei geringem Energieverbrauch, was die Kühlleistung im Schaltschrank effizient gestaltet. Die Lebensdauer des Lüfters beträgt bei 60 Hz und 40 °C Betriebstemperatur 66.400 Stunden (L10), was eine hohe Betriebssicherheit und geringe Wartungsfrequenz ermöglicht. Die Betriebstemperaturbereich reicht von -20 °C bis +55 °C, was den Einsatz in verschiedenen klimatischen Bedingungen erlaubt. Der Schalldruckpegel beträgt 60 dB(A) bei 60 Hz, was für industrielle Anwendungen akzeptabel ist. Die Kombination aus hoher Schutzart, flexibler Montage und integriertem Filter sorgt für eine zuverlässige und wartungsarme Betriebsweise.

Allgemein
Ausführung	Dachaufbau
Material	Kunststoff ABS
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Radial, Kondensatormotor
Luftleistung freiblasend (mit Faltenfilter)	Bei 60 Hz: 868 m³/h
Luftleistung (ohne Filter im Dachlüfter) mit Austrittsfilter inkl. Vliesfiltermatte	1 x 3243300: 575/598 m³/h
Luftleistung (mit Faltenfilter im Dachlüfter) mit Austrittsfilter inkl. Vliesfiltermatte	1 x 3243300: 555/565 m³/h, 2 x 3243300: 670/690 m³/h
Luftleistung freiblasend (ohne Filtermatten)	Bei 60 Hz: 965 m³/h
Bemessungsbetriebsspannung	115 V, 1~, 60 Hz
Nennleistung Pel	Bei 60 Hz: 138 W
Bemessungsstrom max.	Bei 60 Hz: 1,2 A
Breite	400 mm
Höhe	133 mm
Tiefe	400 mm
Einbautiefe	34,6 mm
Montageausschnitt	Ausbruch-Breite: 258 mm, Ausbruch-Tiefe: 258 mm
Schutzart IP nach IEC 60 529	IP 21 ohne Filtermatte, IP 54 inkl. Faltenfilter
Schutzart NEMA	NEMA 12
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 3 A
Hinweis	Zur Erhöhung der Schutzart auf IP 55 kann optional ein Vliesfilter eingesetzt werden (siehe Zubehör)., Zur Verbesserung der Energieeffizienz und Erhöhung der Gerätelebensdauer wird der Einsatz von Temperaturreglern oder -anzeigen empfohlen.
Lebensdauer Lüfter (L10, 40 °C)	Bei 50 Hz: 67.800 h, Bei 60 Hz: 66.400 h
Betriebstemperaturbereich	-20 °C...55 °C
Lagertemperaturbereich	-40 °C...70 °C
Schalldruckpegel	Bei 60 Hz: 60 dB(A)

---
