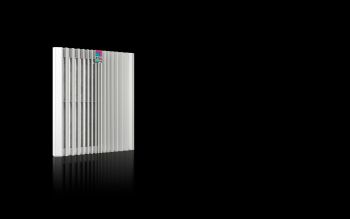

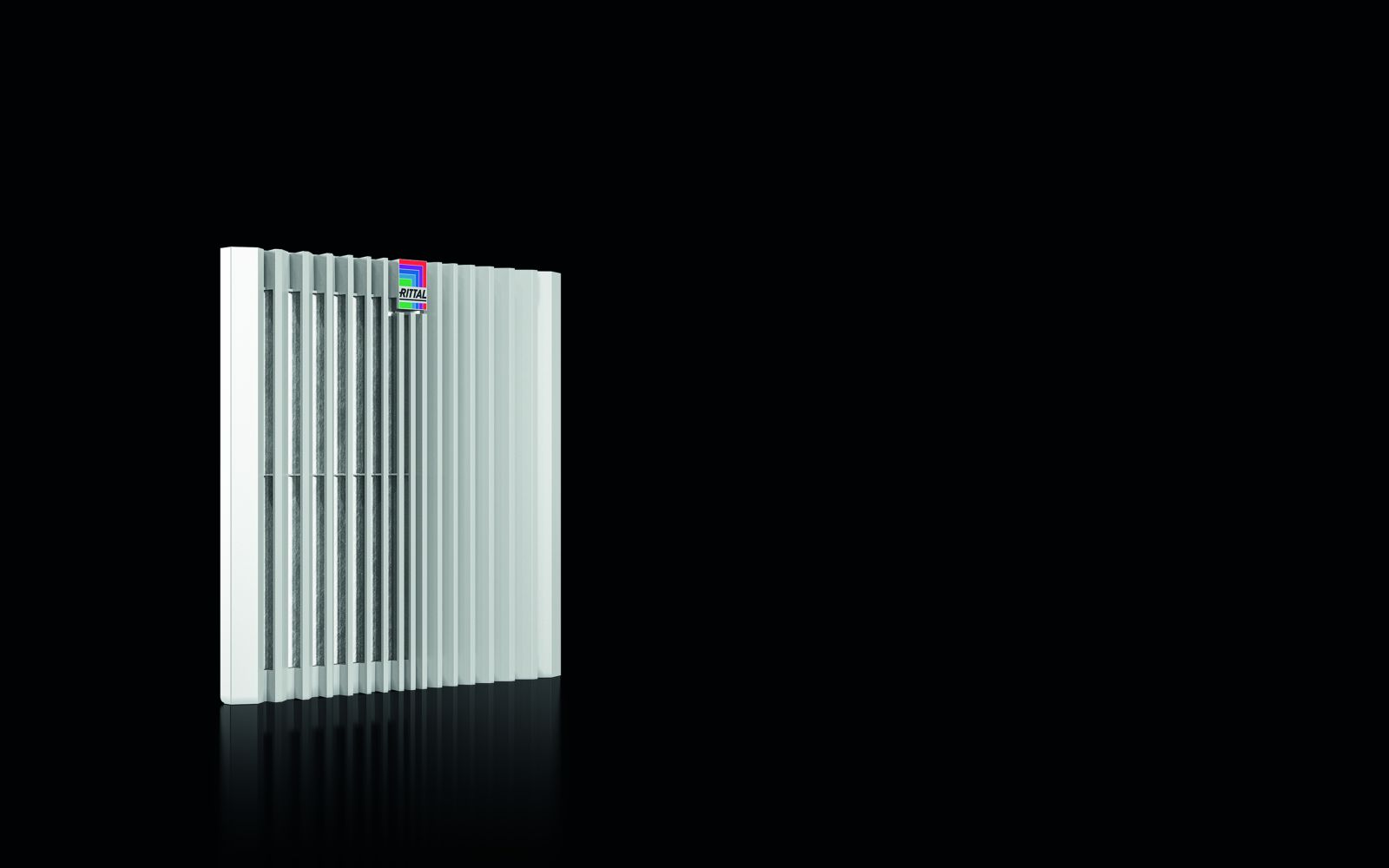

Rittal 3243300 Blue e+ Austrittsfilter, RAL 7035 content_copy

Der Artikel SK 3243.300 von Rittal ist ein Austrittsfilter für Filterlüfter der Baureihe SK 3243.7xx, 3243.9xx, 3244.7xx, 3244.9xx und 3245.9xx. Es handelt sich um ein Wandanbau-Element aus Kunststoff in der Farbe RAL 7035, das als Austrittsfilter im Schaltschrank eingesetzt wird, um die Luftströmung nach außen zu filtern und die Innenraumreinheit zu erhalten. Die Abmessungen betragen 323 mm Breite und 323 mm Höhe, wobei der Montageausschnitt 292 mm breit und 292 mm hoch ist. Das Gerät ist werkzeuglos montierbar und verfügt über optimierte Rasthaken, die eine schnellere Befestigung am Schrank ermöglichen. Ein neuer Öffnungsmechanismus am Lamellengitter erleichtert den Filterwechsel.

Einsatzbereiche
Der Austrittsfilter ist speziell für den Einsatz in industriellen Schaltschränken konzipiert, wo eine kontrollierte Luftabführung mit gleichzeitiger Partikelabscheidung erforderlich ist. Er wird in Kombination mit Filterlüftern eingesetzt, um die Luft, die aus dem Schrank strömt, vor Staub, Schmutz und anderen Partikeln zu reinigen. Dadurch wird die Lebensdauer der elektronischen Komponenten im Inneren des Schaltschranks verlängert und die Betriebssicherheit erhöht. Die Anwendung erfolgt in Umgebungen, in denen eine gewisse Schutzklasse gegen Staub und Spritzwasser erforderlich ist, beispielsweise in Produktionshallen, in der Fertigungstechnik oder in der Automatisierungstechnik.

Funktionen und Ausstattung im Detail
Das Gerät ist mit einem Faltenfilter ausgestattet, der im Lieferumfang enthalten ist. Der Faltenfilter sorgt für eine effiziente Abscheidung von feinen Partikeln aus der abgeführten Luft. Die Filterfläche wird durch die Faltenstruktur maximiert, was eine hohe Filterleistung bei geringem Luftwiderstand ermöglicht. Die Montage erfolgt werkzeuglos, wodurch die Installation und Wartung vereinfacht wird. Der Öffnungsmechanismus am Lamellengitter ermöglicht einen einfachen Zugriff auf den Filter, um ihn bei Verschmutzung auszutauschen.

Technik verständlich erklärt
Der Austrittsfilter arbeitet als mechanischer Filter, der Partikel aus der Luft abhält, die durch den Schaltschrank strömt. Die Luft wird durch den Filter geleitet, wobei Staub und andere Partikel an den Filterfasern haften bleiben. Die Filterleistung wird durch die Filterart (hier Faltenfilter) und die verwendeten Materialien bestimmt. Die Schutzart IP 54 wird erreicht, wenn der Filter mit einem Vliesfilter oder Faltenfilter betrieben wird. Bei Verwendung eines Faltenfilters und einer Absorbermatte kann die Schutzart IP 54 erreicht werden. Mit einem Faltenfilter und einer Strahlwasserhaube ist die Schutzart IP 54 möglich. Die Schutzart NEMA Type 12 wird erreicht, wenn der Filter mit Vliesfilter oder Faltenfilter betrieben wird. Für höhere Schutzanforderungen wie Type 3, 3R, 4 und 4X ist die Kombination mit einer Strahlwasserhaube erforderlich.

Kompatibilität und Zubehör
Der Austrittsfilter ist speziell für die Filterlüftermodelle SK 3243.7xx, 3243.9xx, 3244.7xx, 3244.9xx und 3245.9xx konzipiert. Er ist nicht für andere Baureihen geeignet. Als Zubehör sind Ersatzfiltermatten (in Packungen zu 5 oder 50 Stück) verfügbar, die für die Ausfilterung verwendet werden. Eine Strahlwasserhaube aus Edelstahl kann zur Erhöhung der Schutzart eingesetzt werden. Eine Blindabdeckung für den Montageausbruch ist ebenfalls erhältlich, falls der Filter nicht benötigt wird. Zusätzlich gibt es spezielle Faltenfilter IP 54 und Faltenfilter IP 54 für Filterlüfter und Austrittsfilter, die je nach Anforderung ausgetauscht werden können. Eine Absorbermatte IP 54 ist ebenfalls verfügbar, um die Schutzart zu erhöhen.

Montage und Installation
Die Montage erfolgt werkzeuglos an der vorgesehenen Stelle im Schaltschrank. Der Montageausschnitt beträgt 292 mm in Breite und Höhe. Die Rasthaken ermöglichen eine schnelle und sichere Befestigung. Der Filter kann nach der Montage leicht geöffnet werden, um den Faltenfilter zu wechseln. Die Installation erfolgt in der Regel ohne zusätzliche Werkzeuge, wodurch die Montagezeit reduziert wird.

Vorteile im Betrieb
Der Einsatz des Austrittsfilters sorgt für eine kontinuierliche Luftreinigung, die die Verschmutzung im Schaltschrank minimiert. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren die Wartungszeit. Die Erreichung verschiedener Schutzarten IP 54, IP 54, IP 54 sowie NEMA Type 12, 3, 3R, 4, 4X) ermöglicht eine flexible Anpassung an unterschiedliche Umgebungsbedingungen. Die Verwendung von Ersatzfiltermatten und zusätzlichen Komponenten wie Strahlwasserhauben oder Absorbermatten erweitert die Einsatzmöglichkeiten und erhöht die Lebensdauer des Systems. Die Farbe RAL 7035 sorgt für eine visuelle Harmonie mit anderen Schaltschrankkomponenten.

Lieferumfang
Zum Lieferumfang gehören der Austrittsfilter und ein Faltenfilter. Keine weiteren Komponenten, wie z. B. Batterien, sind enthalten. Die Ersatzfiltermatten, Strahlwasserhauben, Blindabdeckungen und Absorbermatten sind separat erhältlich und nicht im Lieferumfang enthalten.

Hinweis: Die Angaben zur Breite (292 mm vs. 323 mm) und Höhe (292 mm vs. 323 mm) in den Quellen beziehen sich auf unterschiedliche Maße – der Montageausschnitt beträgt 292 mm, die äußere Abmessung des Filters 323 mm. Diese Unterscheidung ist im Text berücksichtigt.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Austrittsfilter, Faltenfilter
Montageausschnitt	Ausbruch-Breite: 292 mm, Ausbruch-Höhe: 292 mm
Passend für Artikel-Nr.	SK 3243.7xx/3243.9xx/3244.7xx/3244.9xx/3245.9xx
Breite	323 mm
Höhe	323 mm
Tiefe	44,7 mm
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube

---
