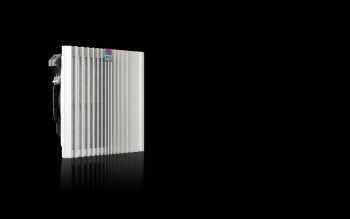

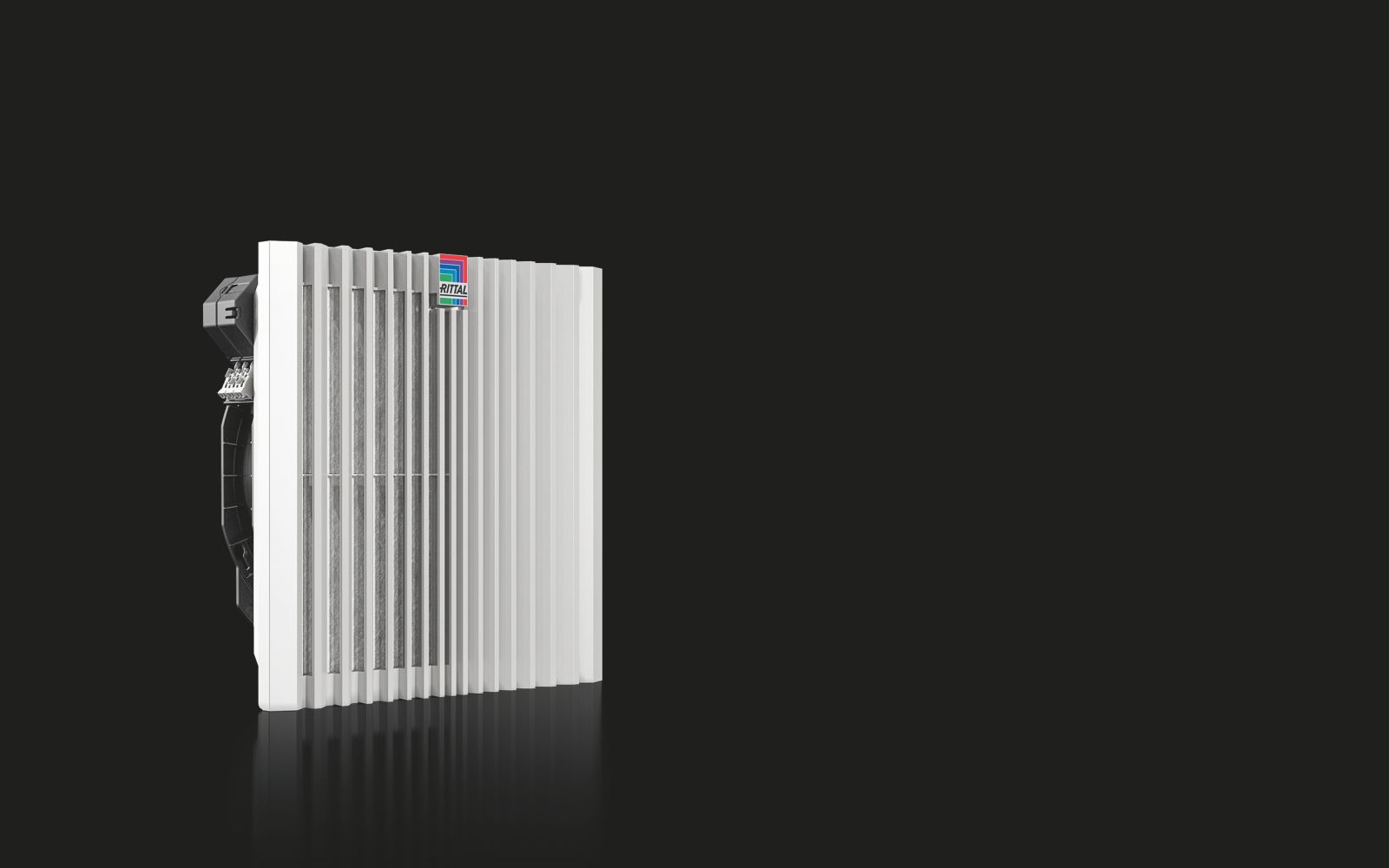

Rittal 3244740 Blue e+ Filterlüfter 867/910 m³/h, 400 V, RAL 7035 content_copy

Der Rittal SK 3244.740 ist ein Filterlüfter der Baureihe SK Blue e+, konzipiert für die Schaltschrankklimatisierung in industriellen Anwendungen. Er dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Lebensdauer der darin installierten elektronischen Komponenten zu verlängern. Die Einheit ist als Wandanbau ausgeführt und besteht aus Kunststoff in der Farbe RAL 7035.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen vorgesehen, wo eine kontinuierliche und zuverlässige Belüftung von Schaltschränken erforderlich ist. Er eignet sich insbesondere für Anlagen, die in Räumen mit erhöhter Staub- oder Feuchtigkeitsbelastung betrieben werden. Die integrierte Filtertechnik sorgt dafür, dass nur gereinigte Luft in den Schaltschrank gelangt, wodurch die Verschmutzung der internen Bauteile minimiert wird. Die Schutzart IP 54 (mit Vliesfilter/Faltenfilter) bietet Schutz gegen Staub und spritzendes Wasser, wodurch der Lüfter auch in feuchten oder staubigen Umgebungen sicher betrieben werden kann. Bei Verwendung zusätzlicher Komponenten wie Absorbermatte oder Strahlwasserhaube können höhere Schutzarten erreicht werden, wie IP 54 oder IP 54.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über einen Diagonalventilator mit Drehstrommotor, der eine gleichmäßigere und konstantere Luftströmung im Schaltschrank gewährleistet. Die diagonale Ausströmrichtung sorgt für eine bessere Verteilung der Luft und verhindert lokale Überhitzungen. Die Luftleistung beträgt bei 50 Hz freiblasend 867 m³/h und bei 60 Hz 910 m³/h, wenn der Faltenfilter im Gerät verbaut ist. Bei Verwendung eines Vliesfilters sinkt die Luftleistung auf 700 m³/h (50 Hz) bzw. 770 m³/h (60 Hz). Die Luftleistung wird weiter reduziert, wenn ein Austrittsfilter montiert ist – bei 50 Hz auf 720 m³/h (mit Faltenfilter) bzw. 537 m³/h (mit Vliesfilter). Die Nennleistung beträgt bei 50 Hz 116,9 W und bei 60 Hz 165,6 W, der Bemessungsstrom max. 0,22 A (50 Hz) bzw. 0,28 A (60 Hz). Die Betriebstemperaturbereich liegt zwischen -30 °C und +55 °C, was den Einsatz in klimatisch unterschiedlichen Regionen ermöglicht.

Technik verständlich erklärt
Die Diagonallüftertechnik sorgt für eine höhere Druckstabilität im Vergleich zu radialen Lüftern, was zu einer konstanteren Luftleistung führt. Dies ist besonders wichtig in Schaltschränken, in denen eine gleichmäßige Kühlung aller Bauteile erforderlich ist. Die Faltenfilter im Lieferumfang filtern feine Partikel aus der Zuluft und verhindern die Ansammlung von Staub auf elektronischen Komponenten. Der Öffnungsmechanismus am Lamellengitter ermöglicht einen einfachen und schnellen Filterwechsel, ohne dass Werkzeuge benötigt werden. Die werkzeuglose Montage wird durch optimierte Rasthaken ermöglicht, die eine schnelle und sichere Befestigung am Schaltschrank gewährleisten.

Kompatibilität und Zubehör
Der Filterlüfter ist mit verschiedenen Zubehörteilen kombinierbar, um die Schutzart oder die Filterleistung anzupassen. Dazu gehören Austrittsfilter in RAL 7035, Ersatzfiltermatten (in Packungen zu 5 oder 50 Stück), Strahlwasserhauben aus Edelstahl sowie Absorbermatten. Die Verwendung dieser Komponenten ermöglicht die Erhöhung der Schutzart auf IP 54 oder IP 54, je nach Konfiguration. Die Strahlwasserhaube erhöht die Schutzart auf IP 54 und erfüllt gleichzeitig die NEMA-Anforderungen Type 3, 3R, 4 und 4X. Die Absorbermatte in Kombination mit dem Faltenfilter ermöglicht die Erreichung von IP 54.

Montage und Installation
Die Montage erfolgt werkzeuglos an der Schrankwand. Der erforderliche Montageausschnitt beträgt 292 mm in Breite und Höhe. Die Einbautiefe des Geräts beträgt 136 mm, die Gesamttiefe 156 mm. Die elektrische Verbindung erfolgt über Federzugklemmen, wobei die Quellen explizit darauf hinweisen, dass dies für alle Filterlüfter außer der Baureihe 3237.XXX gilt. Die Bemessungsbetriebsspannung beträgt 400 V, 3~, 50 Hz/60 Hz, sowie 460 V, 3~, 60 Hz.

Vorteile im Betrieb
Der Rittal SK 3244.740 bietet eine hohe Luftleistung bei geringem Energieverbrauch. Die integrierte Filtertechnik reduziert die Wartungsfrequenz, da die Filter leicht ausgewechselt werden können. Die werkzeuglose Montage und der einfache Filterwechsel verkürzen die Installations- und Wartungszeiten. Die Schalldruckpegel liegen bei 64 dB(A) (50 Hz) und 66 dB(A) (60 Hz), was eine akustisch akzeptable Betriebsgeräuschkulisse gewährleistet. Die Lagertemperaturbereich von -30 °C bis +70 °C ermöglicht eine flexible Lagerung vor der Installation.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Diagonal, Drehstrommotor
Luftleistung freiblasend (mit Faltenfilter)	Bei 50 Hz: 867 m³/h, Bei 60 Hz: 910 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei 50 Hz: 720 m³/h, Bei 60 Hz: 745 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 700 m³/h, Bei 60 Hz: 770 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 537 m³/h, Bei 60 Hz: 587 m³/h
Bemessungsbetriebsspannung	400 V, 3~, 50 Hz/60 Hz, 460 V, 3~, 60 Hz
Nennleistung Pel	Bei 50 Hz: 116,9 W, Bei 60 Hz: 165,6 W
Bemessungsstrom max.	Bei 50 Hz: 0,22 A, Bei 60 Hz: 0,28 A
Breite	323 mm
Höhe	323 mm
Tiefe	156 mm
Einbautiefe	136 mm
Montageausschnitt	Ausbruch-Breite: 292 mm, Ausbruch-Höhe: 292 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-30 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 64 dB(A), Bei 60 Hz: 66 dB(A)

---
