Rittal 9828110 CS Adapterblech für Toptec
, zur Aufnahme von Filterl content_copy

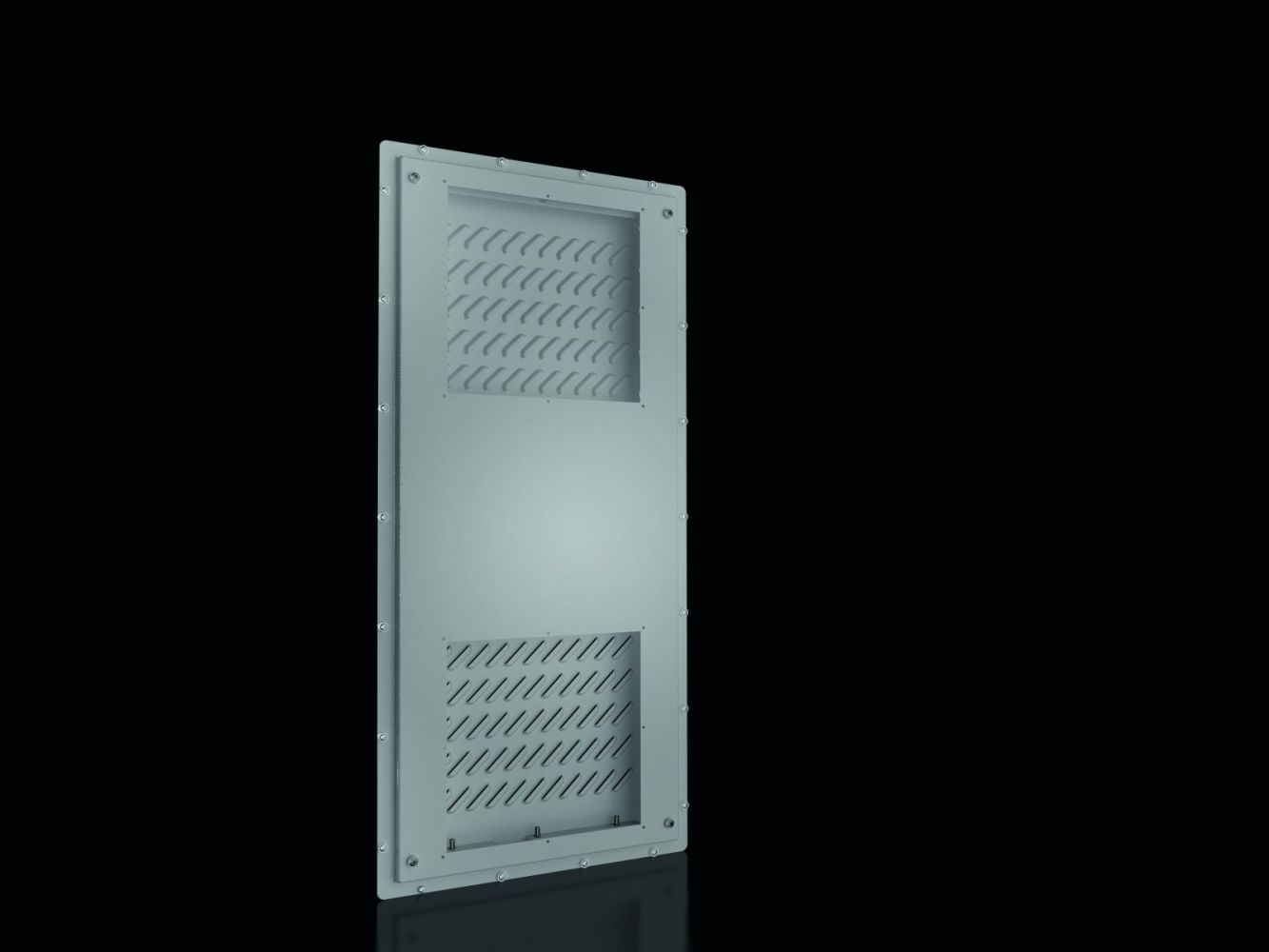

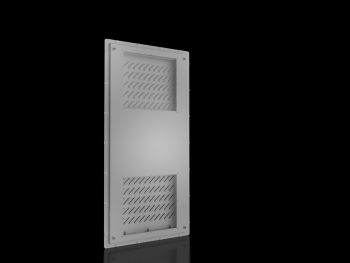

Das Rittal CS 9828110 ist ein Adapterblech für die Toptec-Schaltanlagenreihe, speziell konzipiert zur Aufnahme von Filterlüftern an Stellen, an denen ein Kühlgeräteausschnitt im Schaltschrank vorhanden ist. Das Bauteil dient als mechanische und optische Verbindungsebene zwischen dem Schaltschrank und dem eingebauten Lüfter, um eine sichere Montage und einen sauberen Eindruck zu gewährleisten. Es wird aus Aluminium gefertigt, das für seine hohe Festigkeit, Korrosionsbeständigkeit und leichte Bearbeitbarkeit bekannt ist, und ist in der Farbe RAL 7035 gehalten, die eine neutrale, grau-beige Tönung aufweist und sich gut in industriellen Umgebungen integriert.

Einsatzbereiche
Das Adapterblech wird in industriellen Schaltschränken eingesetzt, insbesondere in Systemen der Toptec-Familie, wo eine Kühlung über Filterlüfter erforderlich ist. Es ermöglicht die Integration von Lüftern in bestehende Schrankkonstruktionen, ohne dass zusätzliche Umbauten oder Modifikationen am Schrankkörper notwendig sind. Die Verwendung ist typisch in Anlagen der Prozessautomatisierung, der Fertigungstechnik oder in der Energieversorgung, wo eine kontinuierliche Kühlung der elektronischen Baugruppen erforderlich ist.

Funktionen und Ausstattung im Detail
Das Produkt besteht aus dem eigentlichen Adapterblech, einer Designhaube und dem Befestigungsmaterial. Die Designhaube sorgt für eine ästhetisch ansprechende Abdeckung des Lüfterbereichs und schützt gleichzeitig vor mechanischen Beschädigungen. Das Befestigungsmaterial ermöglicht eine sichere Montage im Schaltschrank. Die Abmessungen betragen 467 mm Breite, 1.042 mm Höhe und 50 mm Tiefe, was eine präzise Passform für die vorgesehenen Kühlgeräteausschnitte gewährleistet. Die Materialstärke und die Konstruktion sind so ausgelegt, dass sie die erforderlichen statischen Belastungen im Betrieb aufnehmen können.

Technik verständlich erklärt
Das Adapterblech fungiert als Zwischenlage, die den Lüfter sicher im Schaltschrank positioniert und gleichzeitig eine saubere optische Integration ermöglicht. Die Verwendung von Aluminium gewährleistet eine ausreichende Wärmeableitung und mechanische Stabilität. Die Farbgebung in RAL 7035 entspricht einem Standard in der Industrie, der eine hohe beständigkeit gegenüber Umwelteinflüssen und eine gute Passung zu anderen Bauteilen bietet. Die angegebene Tiefe von 50 mm ist ausreichend, um die meisten Filterlüftermodelle, die in Toptec-Schränken eingesetzt werden, aufzunehmen.

Kompatibilität und Zubehör
Das Adapterblech ist speziell für die Verwendung mit Filterlüftern konzipiert, die in Schaltschränken mit Kühlgeräteausschnitt montiert werden. Es ist kompatibel mit verschiedenen Modellen der Blue e+ Filterlüfter-Serie, wie beispielsweise den Varianten mit Luftdurchsatzwerten von 625/716 m³/h oder 867/910 m³/h, in verschiedenen Spannungen (115 V, 230 V, 400 V) und Farben (RAL 7035, RAL 9005). Die genannten Lüftermodelle können direkt auf dem Adapterblech montiert werden, wobei die Designhaube den äußeren Abschluss bildet.

Montage und Installation
Die Montage erfolgt durch Befestigung des Adapterblechs an der vorgesehenen Stelle im Schaltschrank, wobei das beiliegende Befestigungsmaterial verwendet wird. Anschließend wird der Filterlüfter auf das Adapterblech gesetzt und ebenfalls befestigt. Die Designhaube wird abschließend über die gesamte Frontfläche montiert, um einen geschlossenen und professionellen Eindruck zu erzielen. Die Installation erfordert keine speziellen Werkzeuge oder zusätzliche Bauteile.

Vorteile im Betrieb
Das Adapterblech bietet eine einfache und zuverlässige Lösung zur Integration von Kühlung in bestehende Schaltschrankkonstruktionen. Es reduziert die Montagezeit und minimiert die Notwendigkeit für individuelle Anpassungen. Die Verwendung von Aluminium und der standardisierte Farbton sorgen für eine hohe Langlebigkeit und visuelle Harmonie im Schaltschrank. Die vorgegebene Abmessung gewährleistet eine präzise Passform, was die Zuverlässigkeit der Installation erhöht.

Allgemein
Material	Aluminium
Farbe	RAL 7035
Lieferumfang	Adapterblech, Designhaube, Inkl. Befestigungsmaterial
Breite	467 mm
Höhe	1.042 mm
Tiefe	50 mm

---
