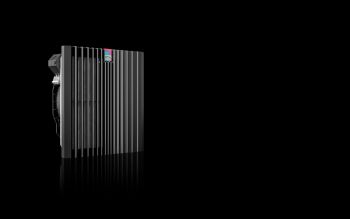

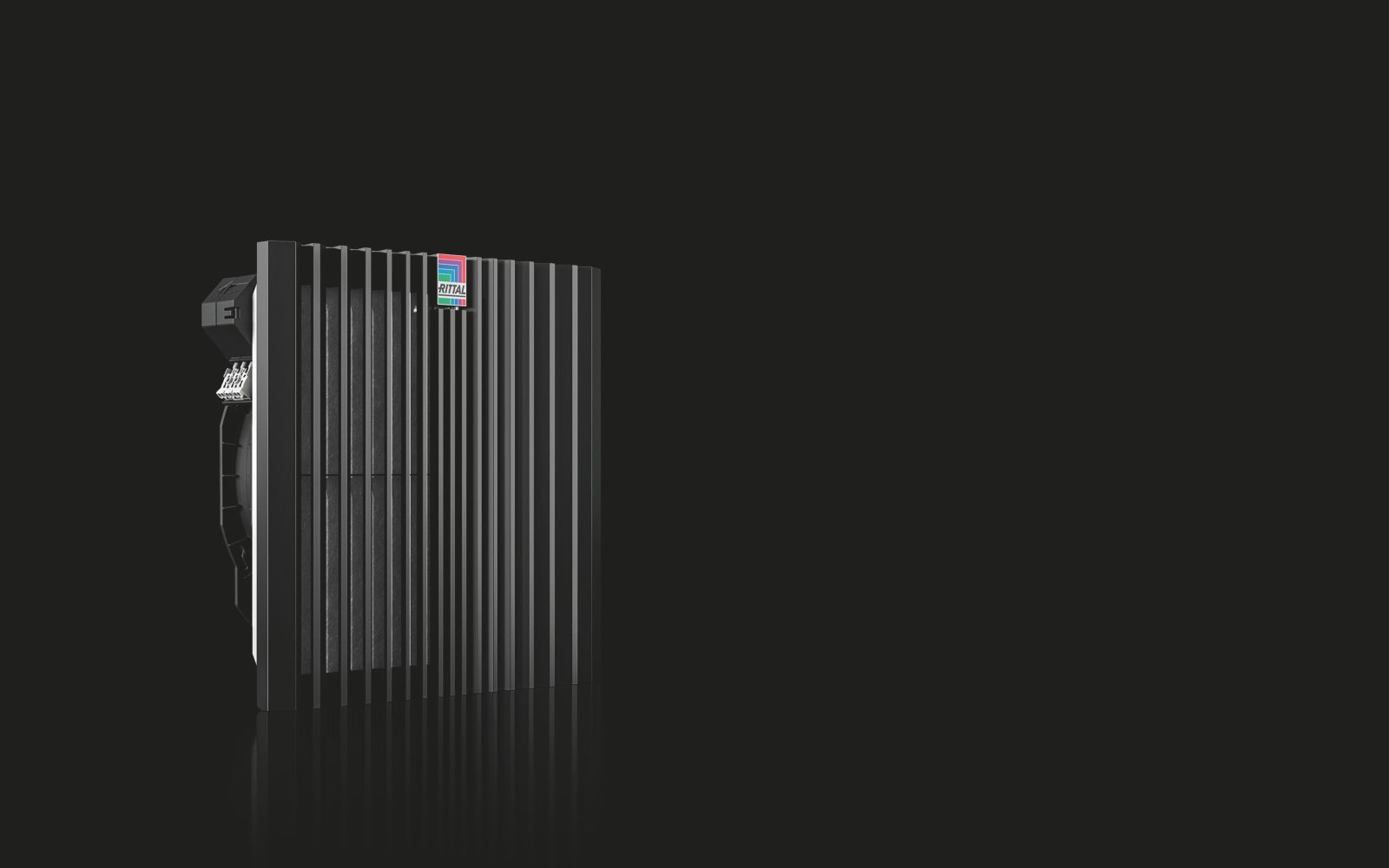

Rittal 3244718 Blue e+ Filterlüfter 867/910 m³/h, 115 V, RAL 9005 content_copy

Der Rittal SK 3244.718 ist ein Filterlüfter der Blue e+ Serie, ausgelegt für die Schaltschrankklimatisierung in industriellen Anwendungen. Das Gerät wird als Wandanbau montiert und dient der kontrollierten Belüftung von Schaltschränken, um eine konstante Kühlung und Schutz vor Staub und feuchter Luft zu gewährleisten. Es verfügt über eine Diagonallüftertechnik, die eine höhere Druckstabilität bietet und somit eine gleichmäßigere und konstantere Luftzirkulation im Schaltschrank ermöglicht. Die diagonale Ausströmrichtung sorgt zudem für eine gleichmäßige Entwärmung der elektronischen Komponenten.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine kontinuierliche Belüftung erforderlich ist, um die Betriebstemperatur im Schaltschrank zu regulieren. Er eignet sich insbesondere für Anlagen, die in Räumen mit erhöhter Staubbelastung oder feuchter Luft betrieben werden. Die integrierte Filtertechnik schützt die Innenkomponenten vor Verschmutzung und trägt zur Verlängerung der Lebensdauer der elektronischen Baugruppen bei. Die Schutzart IP 54 ist standardmäßig gewährleistet, wobei durch Zusatzkomponenten wie Absorbermatte oder Strahlwasserhaube höhere Schutzstufen wie IP 54 oder IP 54 erreicht werden können.

Funktionen und Ausstattung im Detail
Das Gerät wird als komplett einbaufertige Einheit geliefert und umfasst bereits einen Faltenfilter. Die Luftleistung beträgt bei 50 Hz 867 m³/h und bei 60 Hz 910 m³/h, wenn freiblasend gemessen wird. Bei Verwendung eines zugehörigen Austrittsfilters sinkt die Leistung auf 720 m³/h (50 Hz) bzw. 745 m³/h (60 Hz). Die Bemessungsbetriebsspannung beträgt 115 V, 1~, und ist für Frequenzen von 50 Hz und 60 Hz ausgelegt. Die Nennleistung liegt bei 120,7 W (50 Hz) bzw. 166,1 W (60 Hz), der maximale Bemessungsstrom bei 1,06 A (50 Hz) bzw. 1,47 A (60 Hz). Die Schalldruckpegel liegen bei 64 dB(A) (50 Hz) und 66 dB(A) (60 Hz), was eine akustisch akzeptable Betriebsgeräuschkulisse darstellt.

Technik verständlich erklärt
Der Lüfter arbeitet mit einem Diagonalventilator und einem 1~ Kondensatormotor, der für eine stabile Drehzahl und hohe Effizienz sorgt. Die Faltenfiltertechnik ermöglicht eine hohe Luftleistung bei gleichzeitiger Partikelfiltration. Der Filterwechsel ist durch einen neuen Öffnungsmechanismus am Lamellengitter vereinfacht. Die Montage erfolgt werkzeuglos durch optimierte Rasthaken, wodurch die Installation am Schrank beschleunigt wird. Die Einbautiefe beträgt 136 mm, der Montageausschnitt misst 292 mm (Breite) × 292 mm (Höhe). Die Abmessungen des Geräts sind 323 mm (Breite) × 323 mm (Höhe) × 156 mm (Tiefe).

Kompatibilität und Zubehör
Zur Erhöhung der Schutzart können zusätzliche Komponenten wie eine Strahlwasserhaube oder eine Absorbermatte verwendet werden. Diese ermöglichen die Erreichung von Schutzarten IP 54 und IP 54. Passende Austrittsfilter in RAL 9005 sind verfügbar, ebenso wie Ersatzfiltermatten für die Wartung. Für eine präzise Temperaturregelung können ein Thermostat oder eine digitale Temperaturanzeige und -regelung kombiniert werden. Ein Drehzahlregler ermöglicht die Anpassung der Luftleistung an den jeweiligen Betriebszustand. Die Vorsicherung ist mit 6 A ausgelegt, wobei die Verwendung eines Sicherungsautomaten oder einer Schmelzsicherung empfohlen wird.

Montage und Installation
Die Montage erfolgt werkzeuglos an einer Fläche, wobei die optimierten Rasthaken eine schnelle und sichere Befestigung gewährleisten. Der elektrische Anschluss erfolgt über Federzugklemmen, wobei bei anderen Modellen (z. B. 3237.XXX) eine Verbindung über Einzeladern vorgesehen ist. Die Einbaumaße und der Montageausschnitt sind klar definiert, um eine problemlose Integration in bestehende Schaltschrankkonstruktionen zu ermöglichen.

Vorteile im Betrieb
Der Filterlüfter bietet eine hohe Luftleistung bei geringem Geräuschpegel und ist für Betriebstemperaturen von -30 °C bis 55 °C ausgelegt. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren die Wartungszeit. Die integrierte Filtertechnik sorgt für eine saubere Luftzirkulation und schützt die elektronischen Baugruppen vor Verschmutzung. Die Verwendung von Faltenfiltern im Auslieferzustand gewährleistet von Anfang an maximale Luftdurchsatzleistung. Die Schutzart IP 54 ist standardmäßig gegeben, wobei durch Zusatzkomponenten höhere Schutzstufen erreicht werden können, was die Einsatzmöglichkeiten in unterschiedlichen Umgebungen erweitert.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 9005
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Diagonal, 1~ Kondensatormotor
Luftleistung freiblasend (mit Faltenfilter)	Bei 50 Hz: 867 m³/h, Bei 60 Hz: 910 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei 50 Hz: 720 m³/h, Bei 60 Hz: 745 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 700 m³/h, Bei 60 Hz: 770 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 537 m³/h, Bei 60 Hz: 587 m³/h
Bemessungsbetriebsspannung	115 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 120,7 W, Bei 60 Hz: 166,1 W
Bemessungsstrom max.	Bei 50 Hz: 1,06 A, Bei 60 Hz: 1,47 A
Breite	323 mm
Höhe	323 mm
Tiefe	156 mm
Einbautiefe	136 mm
Montageausschnitt	Ausbruch-Breite: 292 mm, Ausbruch-Höhe: 292 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 6 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-30 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 64 dB(A), Bei 60 Hz: 66 dB(A)

---
