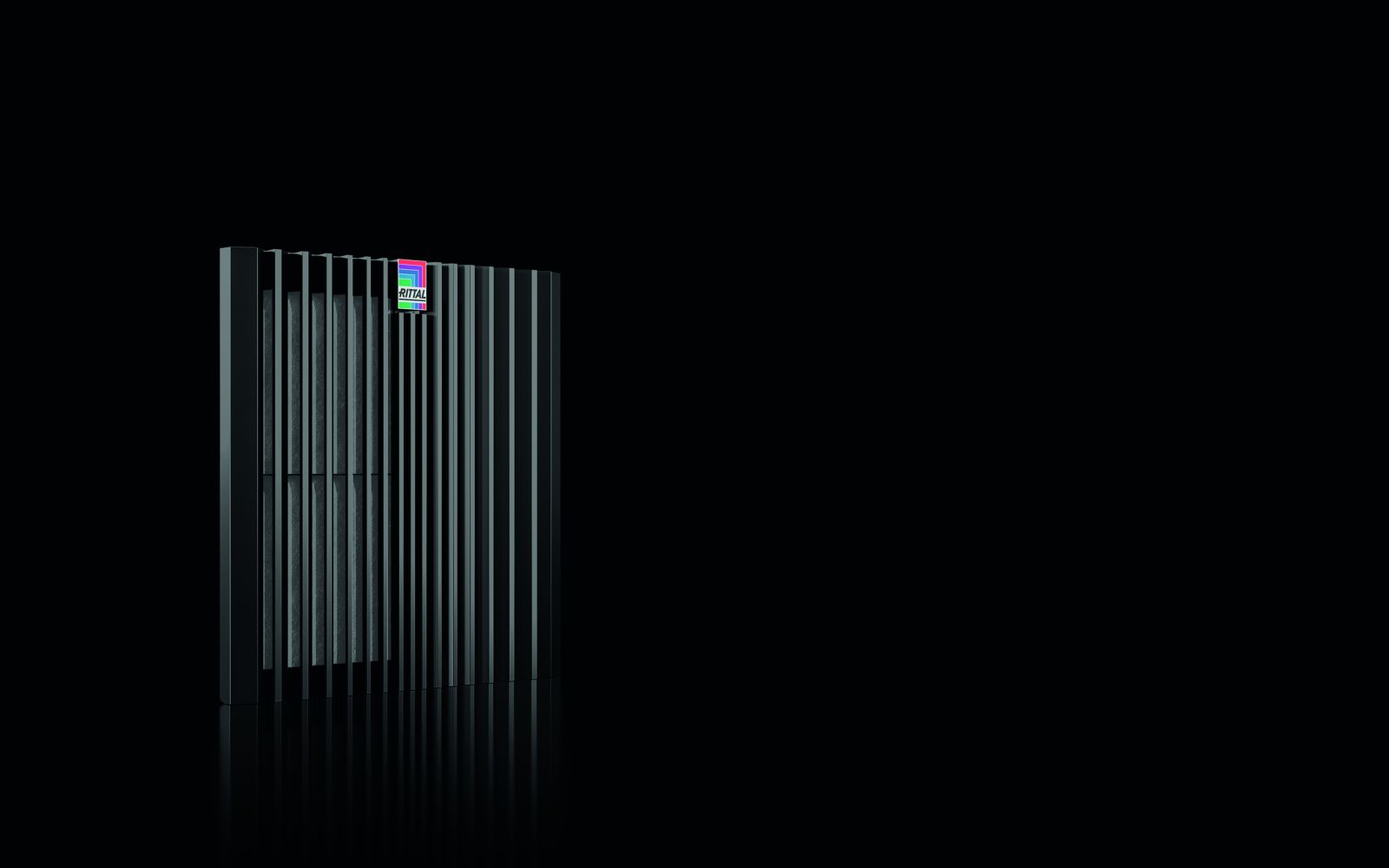

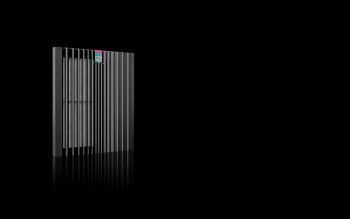

Rittal 3243308 Blue e+ Austrittsfilter, RAL 9005 content_copy

Der Rittal SK 3243.308 ist ein Austrittsfilter für Filterlüfter der Baureihe SK 3243.7xx, 3243.9xx, 3244.7xx, 3244.9xx und 3245.9xx. Er dient der Luftreinigung im Ausblasbereich von Schaltschränken und gewährleistet eine kontinuierliche Filterfunktion, um die Innenraumluft vor Schmutzpartikeln zu schützen. Das Gerät ist als Wandanbau ausgeführt und besteht aus Kunststoff in der Farbe RAL 9005. Die Abmessungen betragen 323 mm Breite und 323 mm Höhe, wobei der Montageausschnitt einen Ausbruch von 292 mm Breite und 292 mm Höhe erfordert. Die Tiefe des Filters beträgt 44,7 mm.

Einsatzbereiche
Der Austrittsfilter wird in industriellen Umgebungen eingesetzt, in denen eine kontrollierte Luftführung und Schutz vor Verschmutzung erforderlich sind. Er ist speziell für Schaltschränke konzipiert, die mit Filterlüftern ausgestattet sind, um die Innentemperatur zu regulieren und gleichzeitig die Luftqualität zu erhalten. Die Verwendung in Produktionsanlagen, Maschinensteuerungen oder in Umgebungen mit erhöhter Staubbelastung ist typisch.

Funktionen und Ausstattung im Detail
Der Filter verfügt über einen Öffnungsmechanismus am Lamellengitter, der den Filterwechsel vereinfacht. Die Montage am Schrank erfolgt werkzeuglos und wird durch optimierte Rasthaken ermöglicht, die eine schnelle und sichere Befestigung gewährleisten. Im Lieferumfang sind der Austrittsfilter sowie ein Faltenfilter enthalten. Diese Kombination sorgt für eine effiziente Partikelabscheidung und unterstützt die Luftreinigung im Schaltschrank.

Technik verständlich erklärt
Die Filtertechnik basiert auf einem Faltenfilter, der eine große Filterfläche in kompakter Bauform bietet. Dies erhöht die Filterleistung und verlängert die Lebensdauer des Filters. Die Schutzart IP 54 wird erreicht, wenn der Filter mit einem Vlies- oder Faltenfilter betrieben wird. Bei Verwendung eines Faltenfilters und einer Absorbermatte steigt die Schutzart auf IP 54. Mit zusätzlicher Strahlwasserhaube erreicht der Filter die Schutzart IP 54. Die Schutzarten nach NEMA umfassen Type 12 mit Vlies- oder Faltenfilter, sowie Type 3, 3R, 4 und 4X, wenn der Filter mit Vlies- oder Faltenfilter sowie Strahlwasserhaube betrieben wird. Diese Schutzarten sind für den Einsatz in feuchten, staubigen oder spritzwasserbelasteten Umgebungen geeignet.

Kompatibilität und Zubehör
Der Austrittsfilter ist speziell für die Filterlüftermodelle SK 3243.7xx, 3243.9xx, 3244.7xx, 3244.9xx und 3245.9xx konzipiert. Als Zubehör sind Ersatzfiltermatten (in Packungen zu 5 oder 50 Stück) verfügbar, die die Filterleistung aufrechterhalten. Eine Strahlwasserhaube aus Edelstahl erhöht die Schutzart und ist für den Einsatz in nassen Umgebungen geeignet. Eine Blindabdeckung für den Montageausbruch ist ebenfalls erhältlich, falls der Filter nicht installiert ist. Zusätzlich gibt es spezielle Faltenfilter für IP 54 und IP 54 sowie eine Absorbermatte für IP 54, die die Filterleistung und Schutzart weiter verbessern.

Montage und Installation
Die Montage erfolgt werkzeuglos an der vorgesehenen Stelle im Schaltschrank. Die Rasthaken ermöglichen eine schnelle und sichere Befestigung. Der Montageausschnitt von 292 mm × 292 mm muss im Schrank vorgesehen sein. Die Installation erfolgt nach dem Entfernen des alten Filters, wobei der neue Filter einfach in die Halterung eingesetzt und verriegelt wird.

Vorteile im Betrieb
Der Filter bietet eine einfache Wartung durch den werkzeuglosen Austausch und den integrierten Öffnungsmechanismus. Die Kombination aus Faltenfilter und Absorbermatte ermöglicht eine höhere Schutzart, was die Einsatzmöglichkeiten in anspruchsvollen Umgebungen erweitert. Die Verwendung von Ersatzfiltern sorgt für eine kontinuierliche Luftreinigung und verlängert die Lebensdauer des gesamten Lüftungssystems. Die Farbe RAL 9005 passt sich optisch an die Standardfarben von Schaltschränken an.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 9005
Lieferumfang	Austrittsfilter, Faltenfilter
Montageausschnitt	Ausbruch-Breite: 292 mm, Ausbruch-Höhe: 292 mm
Passend für Artikel-Nr.	SK 3243.7xx/3243.9xx/3244.7xx/3244.9xx/3245.9xx
Breite	323 mm
Höhe	323 mm
Tiefe	44,7 mm
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube

---
