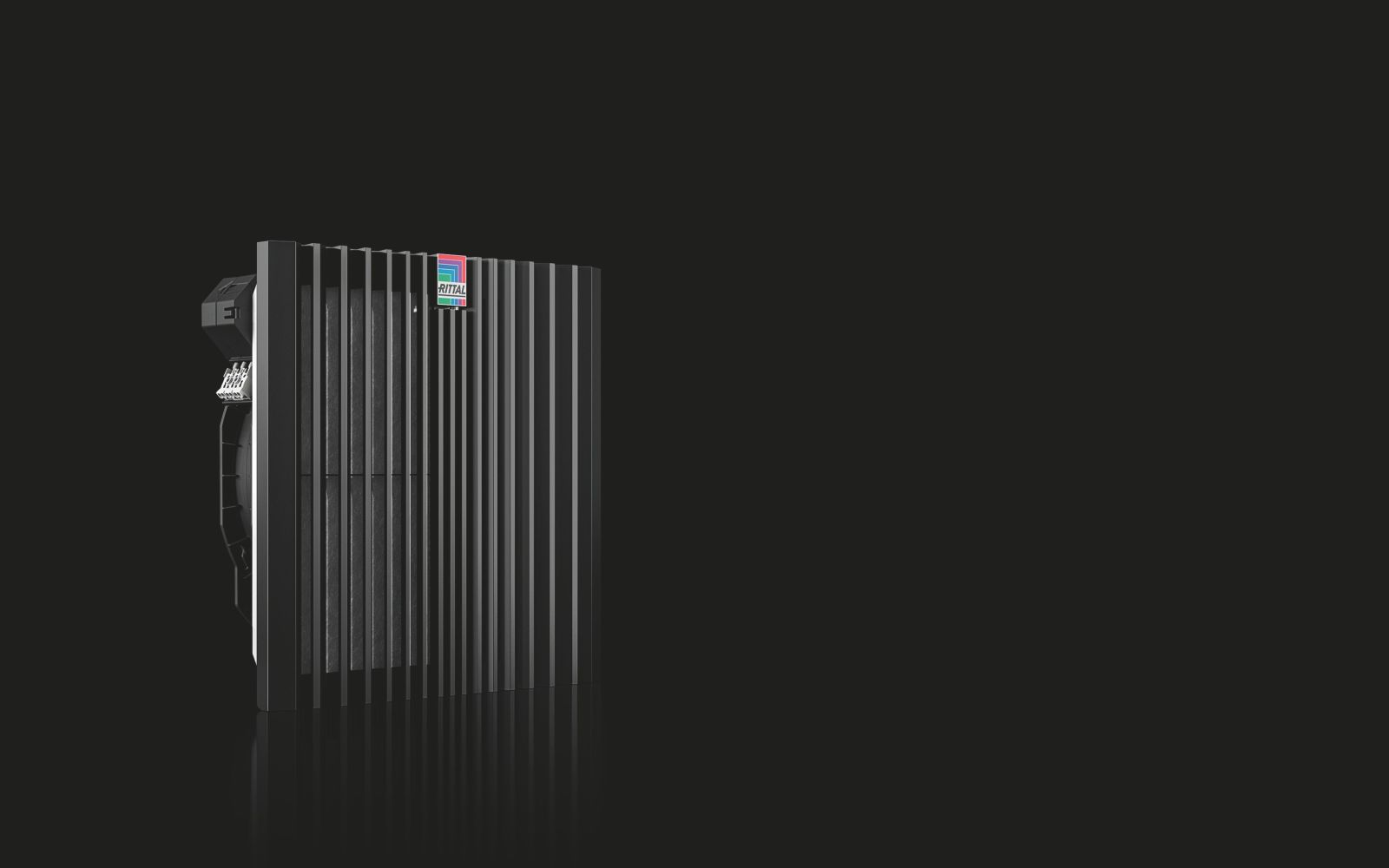

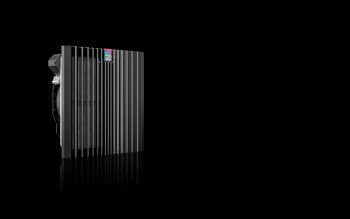

Rittal 3243708 Blue e+ Filterlüfter 625/716 m³/h, 230 V, RAL 9005 content_copy

Der Rittal SK 3243.708 ist ein Filterlüfter der Baureihe SK Blue e+, ausgelegt für die Schaltschrankklimatisierung im industriellen Einsatz. Er dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Lebensdauer der darin installierten elektronischen Komponenten zu verlängern. Die Einheit ist als Wandanbau konzipiert und besteht aus einem Kunststoffgehäuse in der Farbe RAL 9005.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen geeignet, wo eine kontinuierliche und zuverlässige Belüftung von Schaltschränken erforderlich ist. Er wird häufig in Maschinenbau, Automatisierungstechnik, Energieversorgungssystemen und anderen Bereichen eingesetzt, in denen elektronische Geräte vor Überhitzung geschützt werden müssen. Die Schutzart IP 54 (mit Vlies- oder Faltenfilter) gewährleistet einen Schutz gegen Staub und Spritzwasser, wodurch der Lüfter auch in leicht verschmutzten oder feuchten Umgebungen betrieben werden kann. Mit zusätzlichen Komponenten wie Absorbermatte oder Strahlwasserhaube kann die Schutzart auf IP 54 bzw. IP 54 erhöht werden, was den Einsatz in noch anspruchsvolleren Umgebungen ermöglicht. Die entsprechenden NEMA-Schutzarten (Type 12, 3, 3R, 4, 4X) unterstreichen die Eignung für industrielle Anwendungen in verschiedenen Regionen.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über eine Diagonallüftertechnik mit einem 1~ Kondensatormotor, die für eine höhere Druckstabilität sorgt. Dadurch wird eine gleichmäßigere und konstantere Luftzirkulation im Schaltschrank erreicht, was die Kühlleistung verbessert und die Belastung der elektronischen Bauteile reduziert. Die diagonale Ausströmrichtung sorgt zudem für eine gleichmäßigere Entwärmung des Schaltschrankinneren. Die Luftleistung beträgt bei 50 Hz 625 m³/h und bei 60 Hz 716 m³/h im freiblasenden Betrieb mit Faltenfilter. Bei Verwendung eines Austrittsfilters sinkt die Leistung auf 565 m³/h (50 Hz) bzw. 645 m³/h (60 Hz). Die Nennleistung liegt bei 77,7 W (50 Hz) bzw. 106,4 W (60 Hz), der Bemessungsstrom beträgt maximal 0,39 A (50 Hz) bzw. 0,47 A (60 Hz). Die Betriebstemperatur reicht von -30 °C bis +55 °C, was den Einsatz in klimatisch unterschiedlichen Regionen ermöglicht.

Technik verständlich erklärt
Die Diagonallüftertechnik sorgt dafür, dass die Luft nicht senkrecht, sondern schräg aus dem Gerät strömt. Dies verhindert Druckverluste und sorgt für eine gleichmäßigere Verteilung der Luft im Schaltschrank. Die Faltenfilter im Lieferumfang filtern Partikel aus der Zuluft, wodurch die Reinheit der Luft im Schaltschrank erhöht wird. Die werkzeuglose Montage erfolgt über optimierte Rasthaken, die eine schnelle und sichere Befestigung am Schrank ermöglichen. Der elektrische Anschluss erfolgt über 2 Einzeladern (ca. 300 mm Länge) am Gerät, was für die Modellreihe 3237.XXX typisch ist. Die Schalldruckpegel liegen bei 62 dB(A) (50 Hz) und 65 dB(A) (60 Hz), was für industrielle Anwendungen akzeptable Geräuschemissionen darstellt.

Kompatibilität und Zubehör
Der Filterlüfter ist mit verschiedenen Zubehörteilen kombinierbar, um die Schutzart oder Funktion zu erweitern. Dazu gehören Austrittsfilter in RAL 9005, Absorbermatten für IP 54, Strahlwasserhauben für IP 54, sowie Vliesfilter als Alternative zum Faltenfilter. Für eine präzise Temperaturregelung können Thermostate oder digitale Temperaturanzeige- und -regelungseinheiten eingesetzt werden. Ein Drehzahlregler ermöglicht die Anpassung der Luftleistung an den jeweiligen Betriebszustand. Ersatzfiltermatten sind in Packungen zu 5 oder 50 Stück erhältlich. Eine Blindabdeckung ist ebenfalls verfügbar, um Montageausbrüche zu verschließen.

Montage und Installation
Die Montage erfolgt werkzeuglos an einer Fläche, wobei ein Montageausschnitt von 292 mm Breite und 292 mm Höhe vorgesehen sein muss. Die Einbautiefe beträgt 124 mm, die Gesamtabmessungen des Geräts sind 323 mm (Breite) × 323 mm (Höhe) × 144,5 mm (Tiefe). Die Einheit ist für eine Bemessungsspannung von 230 V, 1~, 50 Hz/60 Hz ausgelegt. Die Vorsicherung ist mit einer 4 A Sicherungsautomat/Schmelzsicherung auszustatten. Die Lieferung erfolgt komplett montagefertig mit integriertem Faltenfilter.

Vorteile im Betrieb
Der SK 3243.708 bietet eine hohe Luftleistung bei geringem Energieverbrauch und ermöglicht eine einfache Wartung durch den neuen Öffnungsmechanismus am Lamellengitter. Die werkzeuglose Montage und die hohe Druckstabilität der Diagonallüftertechnik sorgen für eine schnelle Installation und zuverlässige Kühlleistung. Die integrierte Filterung schützt die Schaltschrankkomponenten vor Verschmutzung. Die Kombinierbarkeit mit verschiedenen Zubehörteilen erlaubt eine Anpassung an spezifische Anforderungen hinsichtlich Schutzart, Luftleistung und Temperaturregelung.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 9005
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Diagonal, 1~ Kondensatormotor
Luftleistung freiblasend (mit Faltenfilter)	Bei 50 Hz: 625 m³/h, Bei 60 Hz: 716 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei 50 Hz: 565 m³/h, Bei 60 Hz: 645 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 540 m³/h, Bei 60 Hz: 590 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 444 m³/h, Bei 60 Hz: 498 m³/h
Bemessungsbetriebsspannung	230 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 77,7 W, Bei 60 Hz: 106,4 W
Bemessungsstrom max.	Bei 50 Hz: 0,39 A, Bei 60 Hz: 0,47 A
Breite	323 mm
Höhe	323 mm
Tiefe	144,5 mm
Einbautiefe	124 mm
Montageausschnitt	Ausbruch-Breite: 292 mm, Ausbruch-Höhe: 292 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 4 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-30 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 62 dB(A), Bei 60 Hz: 65 dB(A)

---
