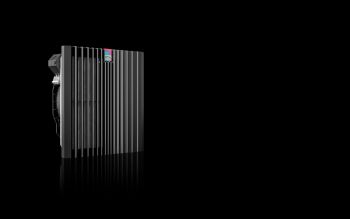

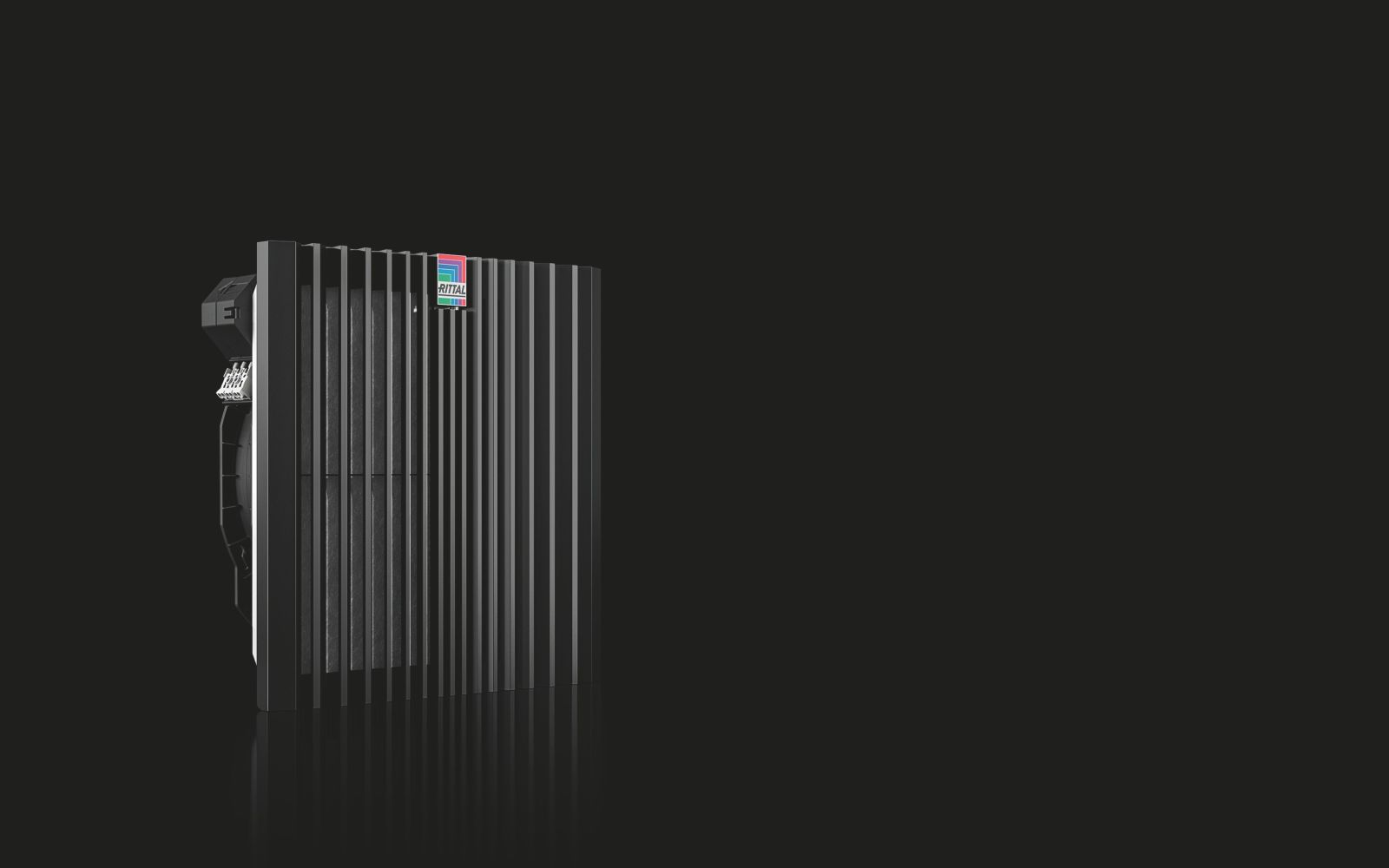

Rittal 3243718 Blue e+ Filterlüfter 625/716 m³/h, 115 V, RAL 9005 content_copy

Der Rittal SK 3243.718 ist ein Filterlüfter der Baureihe SK Blue e+, ausgelegt für die Schaltschrankklimatisierung im industriellen Einsatz. Er dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Lebensdauer der darin installierten elektronischen Komponenten zu verlängern. Die Einheit ist als Wandanbau konzipiert und wird werkzeuglos montiert, wodurch die Installation an Schaltschrankflächen beschleunigt wird. Das Gehäuse besteht aus Kunststoff und ist in der Farbe RAL 9005 (schwarz) gehalten, was eine visuelle Integration in standardisierte Schaltschrankumgebungen ermöglicht.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen vorgesehen, in denen eine kontinuierliche Belüftung erforderlich ist, um Wärmeabfuhr und Schutz vor Staub und feinem Schmutz zu gewährleisten. Er eignet sich insbesondere für Schaltschränke in Produktionsanlagen, Automatisierungssystemen oder Maschinensteuerungen, wo eine konstante Luftzirkulation notwendig ist. Die integrierte Filtertechnik sorgt dafür, dass die Zuluft gereinigt wird, wodurch die Innenraumhygiene des Schaltschranks erhalten bleibt.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über einen Diagonalventilator mit 1~ Kondensatormotor, der eine gleichmäßigere und konstantere Luftströmung im Schaltschrank gewährleistet. Die diagonale Ausströmrichtung sorgt für eine bessere Verteilung der Luft, was zu einer gleichmäßigeren Entwärmung der elektronischen Baugruppen führt. Im Lieferumfang ist ein Faltenfilter enthalten, der bereits im Gerät montiert ist und eine maximale Luftleistung freiblasend von 625 m³/h bei 50 Hz bzw. 716 m³/h bei 60 Hz ermöglicht. Die Luftleistung reduziert sich bei Verwendung eines Austrittsfilters auf 565 m³/h (50 Hz) bzw. 645 m³/h (60 Hz). Alternativ kann ein Vliesfilter verwendet werden, wobei die Luftleistung freiblasend bei 540 m³/h (50 Hz) bzw. 590 m³/h (60 Hz) liegt.

Technik verständlich erklärt
Die Diagonallüftertechnik bietet gegenüber radialen Lüftern eine höhere Druckstabilität, was besonders bei Widerständen im Luftweg, wie Filtern oder Austrittsöffnungen, von Vorteil ist. Dadurch bleibt die Luftleistung auch unter Lastbedingungen konstant. Der Lüfter wird mit einer Bemessungsbetriebsspannung von 115 V, 1~, 50 Hz/60 Hz betrieben, was ihn für viele industrielle Netze geeignet macht. Die Nennleistung beträgt 78,7 W bei 50 Hz und 102,8 W bei 60 Hz, der maximale Bemessungsstrom liegt bei 0,81 A (50 Hz) bzw. 0,9 A (60 Hz). Die Einheit ist mit einer Vorsicherung von 6 A ausgestattet, um den Betrieb zu schützen.

Kompatibilität und Zubehör
Der Filterlüfter ist mit verschiedenen Zubehörteilen kombinierbar, um die Schutzart zu erhöhen. So kann die Schutzart IP 55 erreicht werden, wenn ein Faltenfilter zusammen mit einer Absorbermatte verwendet wird. Mit einer Strahlwasserhaube und einem Vliesfilter/Faltenfilter ist die Schutzart IP 55 möglich. Entsprechend können die NEMA-Schutzarten Type 12 (mit Vliesfilter/Faltenfilter) oder Type 3, 3R, 4, 4X (mit Vliesfilter/Faltenfilter und Strahlwasserhaube) realisiert werden. Passendes Zubehör umfasst Austrittsfilter, Ersatzfiltermatten, Drehzahlregler, digitale Temperaturanzeige und -regelung sowie eine Blindabdeckung für den Montageausbruch.

Montage und Installation
Die Montage erfolgt werkzeuglos an der Schaltschrankwand. Der Montageausschnitt beträgt 292 mm in Breite und Höhe, die Einbautiefe beträgt 124 mm. Die Abmessungen der Einheit sind 323 mm (Breite) × 323 mm (Höhe) × 144,5 mm (Tiefe). Die elektrische Verbindung erfolgt über zwei Einzeladern (ca. 300 mm Länge) am Gerät, was bei Modellen der 3237-Serie der Fall ist. Die Montage wird durch optimierte Rasthaken beschleunigt, und der Filterwechsel ist dank eines neuen Öffnungsmechanismus am Lamellengitter vereinfacht.

Vorteile im Betrieb
Der Betriebstemperaturbereich liegt zwischen -30 °C und +55 °C, was den Einsatz in klimatisch variierenden Umgebungen ermöglicht. Die Lagertemperatur kann bis zu +70 °C betragen. Der Schalldruckpegel beträgt 62 dB(A) bei 50 Hz und 65 dB(A) bei 60 Hz, was für industrielle Anwendungen akzeptable Geräuschemissionen darstellt. Die Kombination aus Werkzeuglosmontage, integriertem Filter und hoher Luftleistung macht den SK 3243.718 zu einer zuverlässigen Lösung für die Schaltschrankklimatisierung.

Schutzart und Umgebungsbedingungen
Standardmäßig bietet der Lüfter die Schutzart IP 55 mit Vliesfilter oder Faltenfilter. Durch Zusatzkomponenten wie Absorbermatte oder Strahlwasserhaube können höhere Schutzarten erreicht werden, was den Einsatz in feuchteren oder staubreichen Umgebungen ermöglicht. Die IP 55-Schutzart schützt gegen Sprühwasser und Staub, was für Außenbereiche oder Produktionshallen mit hohem Verschmutzungsrisiko relevant ist.

Betriebssicherheit und Anschluss
Der Lüfter ist für den Betrieb in einem Temperaturbereich von -30 °C bis +55 °C ausgelegt. Die elektrische Verbindung erfolgt über zwei Einzeladern am Gerät, was bei der Modellreihe 3237.XXX der Fall ist. Die Vorsicherung von 6 A schützt vor Überlastungen. Die Einheit ist für den Einsatz in industriellen Anlagen konzipiert, wo eine kontinuierliche und zuverlässige Belüftung erforderlich ist.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 9005
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Diagonal, 1~ Kondensatormotor
Luftleistung freiblasend (mit Faltenfilter)	Bei 50 Hz: 625 m³/h, Bei 60 Hz: 716 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei 50 Hz: 565 m³/h, Bei 60 Hz: 645 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 540 m³/h, Bei 60 Hz: 590 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 444 m³/h, Bei 60 Hz: 498 m³/h
Bemessungsbetriebsspannung	115 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 78,7 W, Bei 60 Hz: 102,8 W
Bemessungsstrom max.	Bei 50 Hz: 0,81 A, Bei 60 Hz: 0,9 A
Breite	323 mm
Höhe	323 mm
Tiefe	144,5 mm
Einbautiefe	124 mm
Montageausschnitt	Ausbruch-Breite: 292 mm, Ausbruch-Höhe: 292 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 6 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-30 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 62 dB(A), Bei 60 Hz: 65 dB(A)

---
