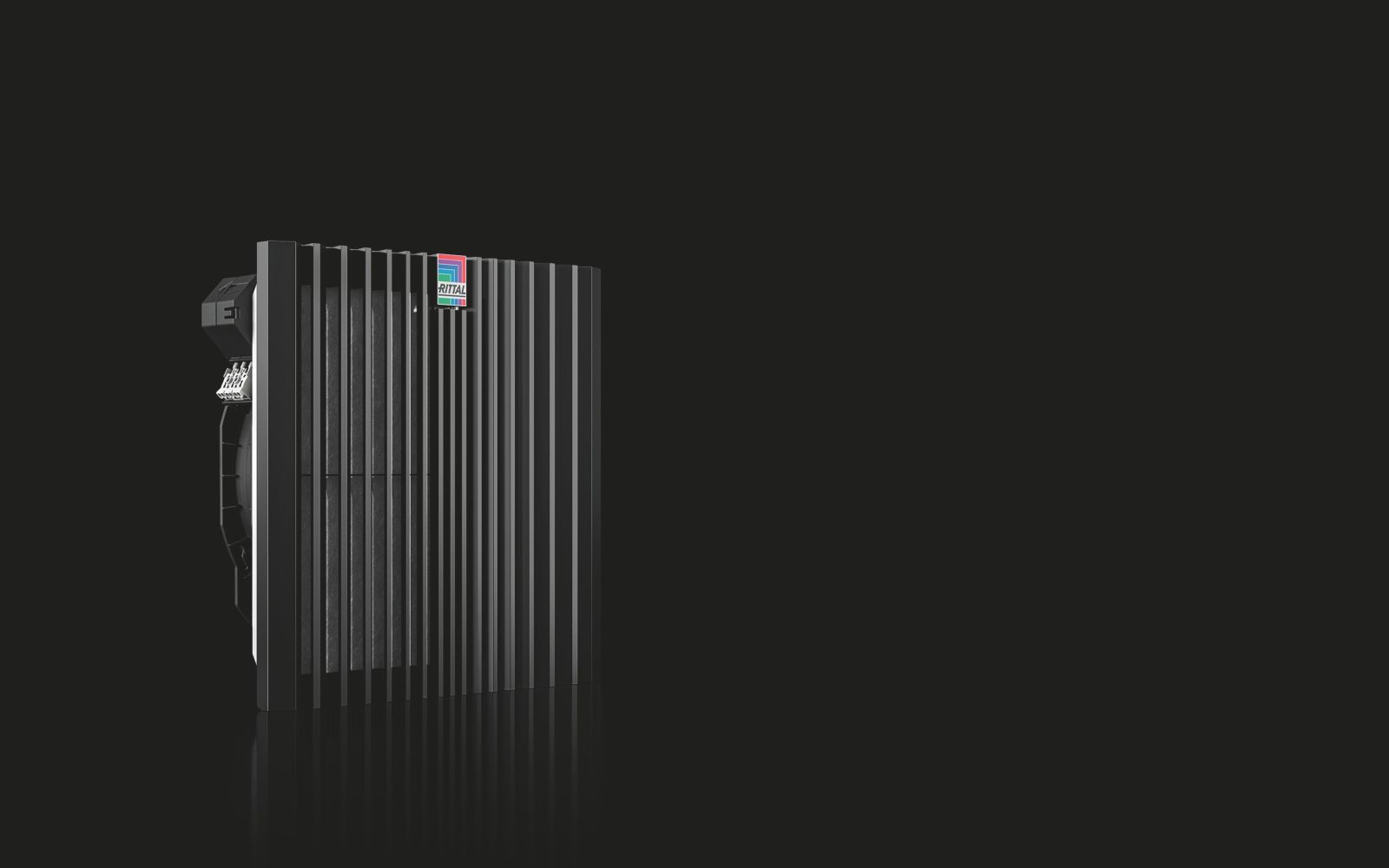

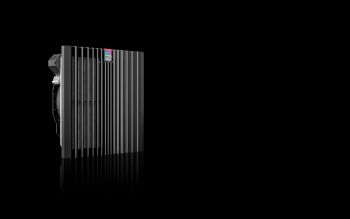

Rittal 3244708 Blue e+ Filterlüfter 867/910 m³/h, 230 V, RAL 9005 content_copy

Der Rittal SK 3244.708 ist ein Filterlüfter für die Schaltschrankklimatisierung, ausgeführt als Wandanbau-Einheit. Das Gerät dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Einbaugeräte vor Überhitzung zu schützen. Es ist in RAL 9005 gehalten und besteht aus Kunststoff, wodurch es leicht und robust ist. Die Einheit ist komplett einbaufertig und umfasst im Lieferumfang einen Faltenfilter, der bereits montiert ist. Die Montage erfolgt werkzeuglos durch optimierte Rasthaken, was die Installation am Schrank beschleunigt.

Einsatzbereiche umfassen industrielle Anlagen, Steuer- und Verteilungsschränke sowie andere geschlossene Gehäuse, in denen eine kontinuierliche Luftzirkulation erforderlich ist. Der Lüfter ist für den Einsatz in Umgebungen mit Staub, feuchter Luft oder geringen Spritzwasserbelastungen geeignet, wobei die Schutzart je nach Zusatzausstattung variiert. Standardmäßig bietet das Gerät eine Schutzart IP 54 mit Vliesfilter oder Faltenfilter, was staub- und spritzwasserdicht ist. Mit zusätzlicher Absorbermatte erreicht es IP 55, und mit einer Strahlwasserhaube kann die Schutzart auf IP 56 erhöht werden. Entsprechend den NEMA-Normen entspricht die Einheit Type 12 mit Vlies- oder Faltenfilter, sowie Type 3, 3R, 4, 4X bei Verwendung einer Strahlwasserhaube.

Funktionen und Ausstattung im Detail beinhalten eine Diagonallüftertechnik mit einem 1~ Kondensatormotor, die für eine höhere Druckstabilität sorgt und eine gleichmäßigere Luftverteilung im Schaltschrank ermöglicht. Die diagonale Ausströmrichtung sorgt für eine konstantere Luftleistung und eine gleichmäßigere Entwärmung der eingebauten Komponenten. Die Luftleistung beträgt freiblasend 867 m³/h bei 50 Hz und 910 m³/h bei 60 Hz mit dem im Lieferumfang enthaltenen Faltenfilter. Bei Verwendung eines Vliesfilters sinkt die freiblasende Luftleistung auf 700 m³/h bei 50 Hz und 770 m³/h bei 60 Hz. Mit einem zugehörigen Austrittsfilter verringert sich die Luftleistung weiter auf 720 m³/h bei 50 Hz bzw. 745 m³/h bei 60 Hz mit Faltenfilter, und auf 537 m³/h bei 50 Hz bzw. 587 m³/h bei 60 Hz mit Vliesfilter. Die Nennleistung beträgt 114,4 W bei 50 Hz und 153,5 W bei 60 Hz, der maximale Bemessungsstrom liegt bei 0,51 A bei 50 Hz und 0,68 A bei 60 Hz. Die Bemessungsbetriebsspannung ist 230 V, 1~, 50 Hz/60 Hz.

Technik verständlich erklärt zeigt, dass der Lüfter über eine Federzugklemme für den elektrischen Anschluss verfügt, was eine schnelle und sichere Verbindung ermöglicht. Die Luftführung erfolgt durch den Diagonallüfter, der eine gleichmäßige Luftverteilung im Schaltschrank gewährleistet. Die integrierte Filtertechnik sorgt dafür, dass Staub und Partikel aus der Zuluft gefiltert werden, wodurch die Lebensdauer der eingebauten elektronischen Bauteile verlängert wird. Der Schalldruckpegel beträgt 64 dB(A) bei 50 Hz und 66 dB(A) bei 60 Hz, was für eine industrielle Umgebung akzeptable Geräuschemissionen darstellt. Die Betriebstemperaturbereich liegt zwischen -30 °C und 55 °C, die Lagertemperaturbereich zwischen -30 °C und 70 °C.

Kompatibilität und Zubehör umfassen verschiedene Optionen zur Anpassung an spezifische Anforderungen. Passendes Zubehör sind beispielsweise Blue e+ Austrittsfilter in RAL 9005, Thermostate zur Innentemperaturregelung, Drehzahlregler für Filterlüfter, Ersatzfiltermatten in verschiedenen Mengen, Hygrostaten, Strahlwasserhauben aus Edelstahl, Blindabdeckungen für Montageausbrüche, Faltenfilter IP 54 und Absorbermatten IP 54. Diese Komponenten ermöglichen eine Erweiterung der Schutzart und eine präzisere Temperaturregelung.

Montage und Installation erfolgen werkzeuglos durch die integrierten Rasthaken. Der Montageausschnitt beträgt 292 mm Breite und 292 mm Höhe, die Einbautiefe beträgt 136 mm. Die Abmessungen des Geräts sind 323 mm Breite, 323 mm Höhe und 156 mm Tiefe. Die Vorsicherung ist mit 4 A ausgelegt, was die elektrische Sicherheit gewährleistet.

Vorteile im Betrieb liegen in der hohen Luftleistung, der einfachen Montage, der werkzeuglosen Filterwechselmöglichkeit durch einen neuen Öffnungsmechanismus am Lamellengitter sowie der hohen Zuverlässigkeit durch die Diagonallüftertechnik. Die integrierte Filterung sorgt für eine saubere Luftzufuhr in den Schaltschrank, was die Betriebssicherheit erhöht. Die Einheit ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine kontinuierliche und zuverlässige Klimatisierung erforderlich ist.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 9005
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Diagonal, 1~ Kondensatormotor
Luftleistung freiblasend (mit Faltenfilter)	Bei 50 Hz: 867 m³/h, Bei 60 Hz: 910 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei 50 Hz: 720 m³/h, Bei 60 Hz: 745 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 700 m³/h, Bei 60 Hz: 770 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 537 m³/h, Bei 60 Hz: 587 m³/h
Bemessungsbetriebsspannung	230 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 114,4 W, Bei 60 Hz: 153,5 W
Bemessungsstrom max.	Bei 50 Hz: 0,51 A, Bei 60 Hz: 0,68 A
Breite	323 mm
Höhe	323 mm
Tiefe	156 mm
Einbautiefe	136 mm
Montageausschnitt	Ausbruch-Breite: 292 mm, Ausbruch-Höhe: 292 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 4 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-30 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 64 dB(A), Bei 60 Hz: 66 dB(A)

---
