Rittal 3243710 Blue e+ Filterlüfter 625/716 m³/h, 115 V, RAL 7035 content_copy

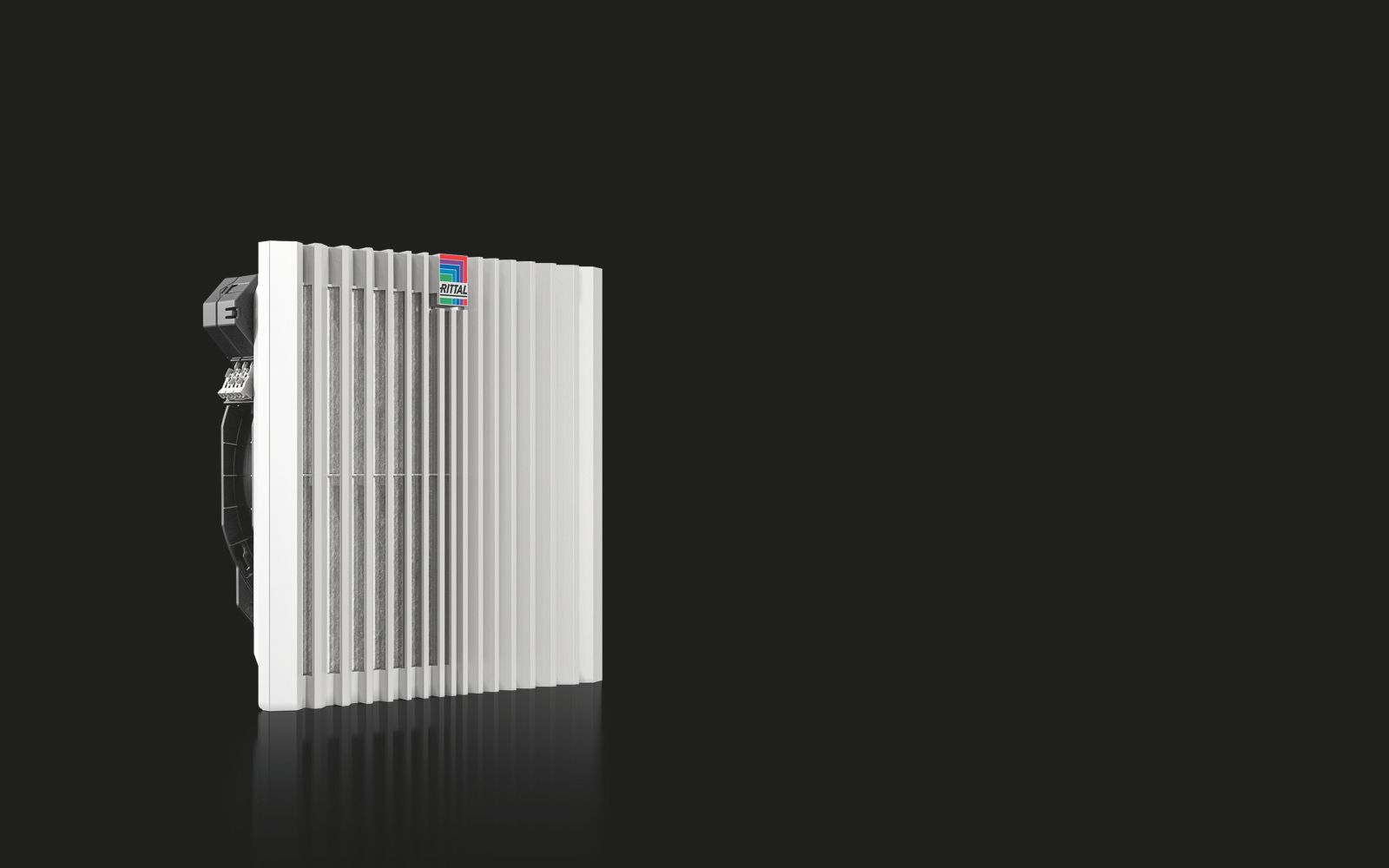

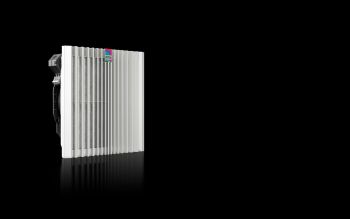

Der Rittal SK 3243.710 ist ein Filterlüfter der Baureihe SK Blue e+, ausgelegt für die Schaltschrankklimatisierung im industriellen Einsatz. Das Gerät wird als Wandanbau montiert und dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Lebensdauer der darin installierten elektronischen Komponenten zu verlängern. Es verfügt über eine Diagonallüftertechnik, die eine höhere Druckstabilität und eine gleichmäßigere Luftverteilung im Schaltschrank ermöglicht. Die Luft strömt diagonal aus, was eine konstantere und gleichmäßige Entwärmung der Geräte im Inneren gewährleistet. Die Einheit ist komplett einbaufertig und wird mit einem Faltenfilter ausgeliefert, der die Luft vor Staub und Partikeln schützt.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen konzipiert, in denen eine kontinuierliche Belüftung erforderlich ist, um die Betriebstemperatur im Schaltschrank im zulässigen Bereich zu halten. Er eignet sich für Anlagen in der Fertigungsindustrie, der Energieversorgung, der Automatisierungstechnik und anderen Bereichen, in denen elektronische Baugruppen vor Überhitzung geschützt werden müssen. Die Schutzart IP 54 (mit Vlies- oder Faltenfilter) bietet Schutz gegen Staub und Spritzwasser, wodurch der Lüfter auch in leicht verschmutzten oder feuchten Umgebungen einsetzbar ist. Mit zusätzlichen Komponenten wie einer Absorbermatte oder einer Strahlwasserhaube kann die Schutzart auf IP 54 bzw. IP 54 erhöht werden, was den Einsatz in noch anspruchsvolleren Umgebungen ermöglicht. Die entsprechenden NEMA-Schutzarten (Type 12, 3, 3R, 4, 4X) unterstreichen die Eignung für industrielle Anwendungen in verschiedenen Regionen.

Funktionen und Ausstattung im Detail
Der Lüfter ist mit einem Diagonalventilator ausgestattet, der auf einem 1~ Kondensatormotor basiert. Die Luftleistung beträgt bei 50 Hz freiblasend 625 m³/h und bei 60 Hz 716 m³/h, wenn der Faltenfilter im Gerät verbaut ist. Bei Verwendung eines Vliesfilters sinkt die Luftleistung auf 540 m³/h (50 Hz) bzw. 590 m³/h (60 Hz). Die Luftleistung verringert sich weiter, wenn ein Austrittsfilter montiert ist, wobei die Werte bei 565 m³/h (50 Hz) und 645 m³/h (60 Hz) liegen, wenn der Faltenfilter verwendet wird. Die Nennleistung beträgt 78,7 W (50 Hz) bzw. 102,8 W (60 Hz), der Bemessungsstrom max. 0,81 A (50 Hz) bzw. 0,9 A (60 Hz). Die Bemessungsbetriebsspannung ist 115 V, 1~, und der Lüfter ist für Betrieb bei 50 Hz und 60 Hz ausgelegt. Die Betriebstemperaturbereich liegt zwischen -30 °C und +55 °C, was eine Verwendung in klimatisch unterschiedlichen Regionen ermöglicht. Der Schalldruckpegel beträgt 62 dB(A) bei 50 Hz und 65 dB(A) bei 60 Hz, was für industrielle Anwendungen akzeptable Geräuschemissionen darstellt.

Technik verständlich erklärt
Die Diagonallüftertechnik sorgt dafür, dass die Luft nicht senkrecht, sondern schräg aus dem Gerät strömt. Dies führt zu einer gleichmäßigeren Luftverteilung im Schaltschrank, wodurch Wärme effizienter abgeführt wird und Hotspots vermieden werden. Der integrierte Faltenfilter sorgt für eine effektive Partikelabscheidung und schützt die internen Baugruppen vor Verschmutzung. Die werkzeuglose Montage erfolgt über optimierte Rasthaken, die eine schnelle und sichere Befestigung am Schaltschrank ermöglichen. Der Filterwechsel ist durch einen neuen Öffnungsmechanismus am Lamellengitter erleichtert, was die Wartung vereinfacht. Der elektrische Anschluss erfolgt über 2 Einzeladern (Länge ca. 300 mm) am Gerät, was eine flexible Verkabelung ermöglicht. Die Einheit ist aus Kunststoff gefertigt und in der Farbe RAL 7035 erhältlich, was eine visuelle Harmonisierung mit anderen Schaltschrankkomponenten ermöglicht.

Kompatibilität und Zubehör
Der Filterlüfter ist mit verschiedenen Zubehörteilen kombinierbar, um die Schutzart und Funktionalität anzupassen. Dazu gehören Austrittsfilter in RAL 7035, Ersatzfiltermatten (in 5- oder 50er-Packungen), Absorbermatten für IP 54, Strahlwasserhauben für IP 54, sowie Thermostate und Drehzahlregler zur Temperatur- und Luftvolumensteuerung. Ein Hygrostat kann zur Feuchteregelung eingesetzt werden. Die Blindabdeckung dient als Abdeckung für den Montageausbruch, wenn der Lüfter nicht installiert ist. Die Kombination mit einem Digitale Temperaturanzeige und -regelung ermöglicht eine präzise Steuerung der Schaltschranktemperatur.

Montage und Installation
Die Montage erfolgt werkzeuglos an der Schaltschrankwand. Der erforderliche Montageausschnitt beträgt 292 mm (Breite) × 292 mm (Höhe). Die Einbautiefe beträgt 124 mm, die Gesamtabmessungen des Geräts sind 323 mm (Breite) × 323 mm (Höhe) × 144,5 mm (Tiefe). Die Installation ist schnell und einfach, da die Rasthaken eine sichere Befestigung gewährleisten. Die elektrische Verbindung erfolgt über die beiden Einzeladern am Gerät, die eine flexible Anschlussmöglichkeit bieten. Die Einheit ist für den Einsatz in Flächen konzipiert, wodurch sie auch in kompakten Schaltschränken Platz findet.

Vorteile im Betrieb
Der Rittal SK 3243.710 bietet eine hohe Luftleistung bei geringem Energieverbrauch und akzeptablem Geräuschpegel. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren die Wartungszeit. Die Diagonallüftertechnik sorgt für eine gleichmäßige Luftverteilung, was die Effizienz der Kühlung erhöht. Die hohe Schutzart IP 54 (standardmäßig) und die Möglichkeit, diese durch Zubehör auf IP 54 oder IP 54 zu erhöhen, macht den Lüfter für vielfältige industrielle Anwendungen geeignet. Die Kompatibilität mit verschiedenen Steuerungselementen wie Thermostaten und Drehzahlreglern ermöglicht eine flexible Anpassung an spezifische Betriebsbedingungen. Die Betriebstemperaturbereich von -30 °C bis +55 °C erlaubt den Einsatz in klimatisch unterschiedlichen Regionen. Die Verwendung von Kunststoff und die Farbgebung in RAL 7035 sorgen für eine robuste und optisch einheitliche Einbindung in Schaltschrankanlagen.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Diagonal, 1~ Kondensatormotor
Luftleistung freiblasend (mit Faltenfilter)	Bei 50 Hz: 625 m³/h, Bei 60 Hz: 716 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei 50 Hz: 565 m³/h, Bei 60 Hz: 645 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 540 m³/h, Bei 60 Hz: 590 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 444 m³/h, Bei 60 Hz: 498 m³/h
Bemessungsbetriebsspannung	115 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 78,7 W, Bei 60 Hz: 102,8 W
Bemessungsstrom max.	Bei 50 Hz: 0,81 A, Bei 60 Hz: 0,9 A
Breite	323 mm
Höhe	323 mm
Tiefe	144,5 mm
Einbautiefe	124 mm
Montageausschnitt	Ausbruch-Breite: 292 mm, Ausbruch-Höhe: 292 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 6 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-30 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 62 dB(A), Bei 60 Hz: 65 dB(A)

---
