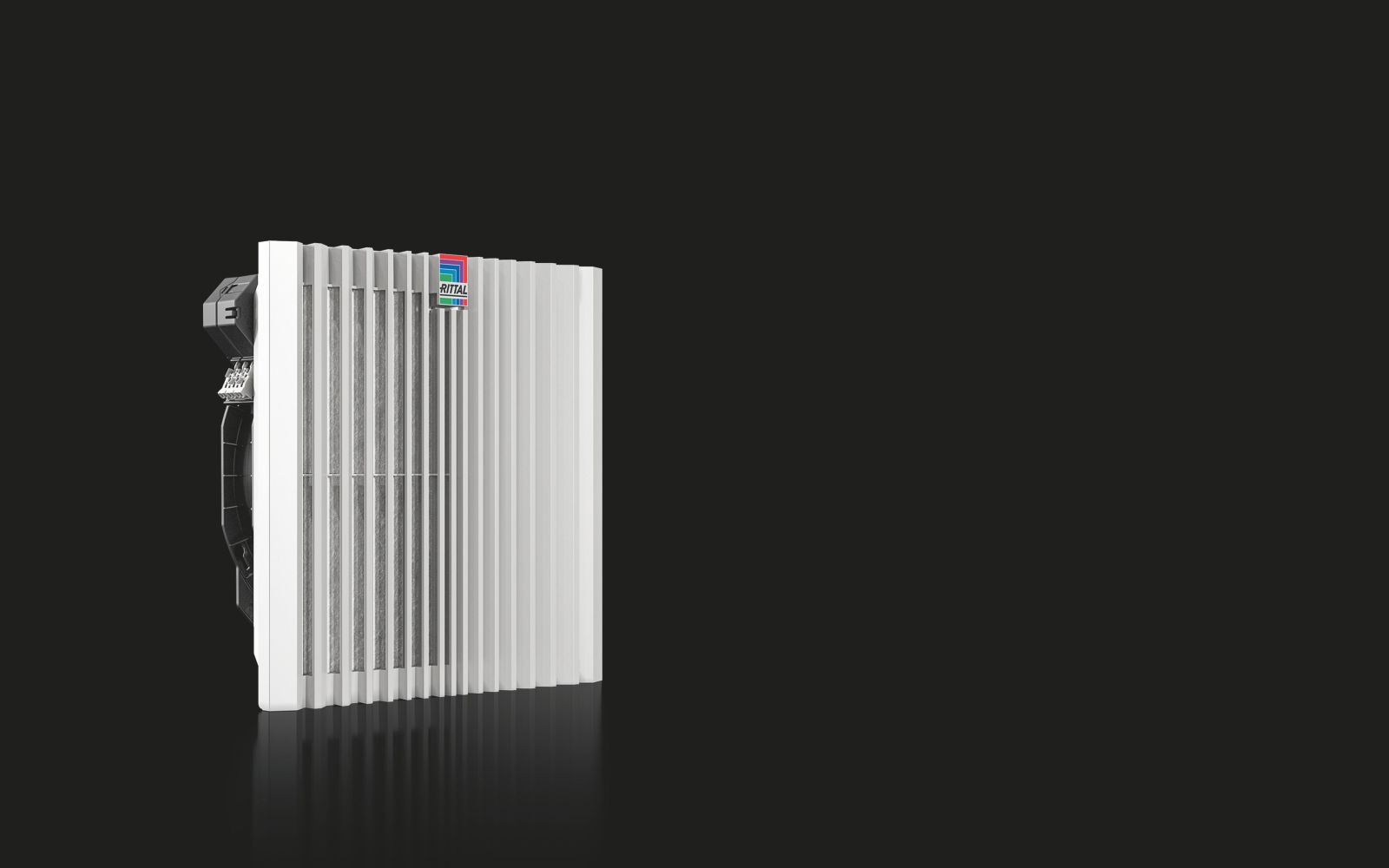

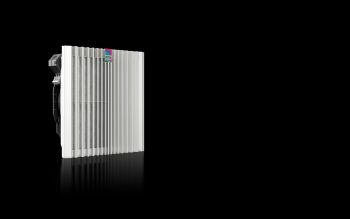

Rittal 3244710 Blue e+ Filterlüfter 867/910 m³/h, 115 V, RAL 7035 content_copy

Der Rittal SK 3244.710 ist ein Filterlüfter für die Schaltschrankklimatisierung, ausgeführt als Wandanbau-Einheit. Er dient der kontrollierten Belüftung von Schaltschränken, um eine gleichmäßige Kühlung der darin installierten elektronischen Komponenten zu gewährleisten. Das Gerät ist aus Kunststoff gefertigt und in der Farbe RAL 7035 erhältlich. Im Lieferumfang ist eine komplett einbaufertige Einheit inklusive Faltenfilter enthalten, die direkt an der Schrankwand montiert werden kann. Die Montage erfolgt werkzeuglos durch optimierte Rasthaken, was die Installation beschleunigt und vereinfacht.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine kontinuierliche und zuverlässige Belüftung von Schaltschränken erforderlich ist. Er eignet sich insbesondere für Anlagen, die in Räumen mit erhöhter Staubbelastung oder in Bereichen mit gelegentlichen Spritzwasserbelastungen betrieben werden. Die integrierte Filtertechnik sorgt dafür, dass nur gereinigte Luft in den Schaltschrank gelangt, wodurch die Lebensdauer der elektronischen Baugruppen verlängert wird. Die Einheit ist für den Betrieb in einem Temperaturbereich von -30 °C bis 55 °C ausgelegt, was sie für Einsatzorte in klimatisch variierenden Umgebungen geeignet macht.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über eine Diagonallüftertechnik mit einem 1~ Kondensatormotor, die eine höhere Druckstabilität und eine konstantere Luftleistung gewährleistet. Die diagonale Ausströmrichtung sorgt für eine gleichmäßigere Entwärmung des Schaltschrankes, wodurch Wärmeansammlungen an bestimmten Stellen vermieden werden. Die Luftleistung beträgt freiblasend mit Faltenfilter 867 m³/h bei 50 Hz und 910 m³/h bei 60 Hz. Bei Verwendung eines zugehörigen Austrittsfilters sinkt die Luftleistung auf 720 m³/h (50 Hz) bzw. 745 m³/h (60 Hz). Die Einheit ist mit einem Faltenfilter ausgestattet, der im Auslieferzustand bereits montiert ist und einen hohen Filtergrad bietet. Ein neuer Öffnungsmechanismus am Lamellengitter ermöglicht einen einfachen und schnellen Filterwechsel.

Technik verständlich erklärt
Die Bemessungsbetriebsspannung beträgt 115 V, 1~, und ist für Frequenzen von 50 Hz und 60 Hz ausgelegt. Die Nennleistung liegt bei 120,7 W (50 Hz) bzw. 166,1 W (60 Hz), der maximale Bemessungsstrom bei 1,06 A (50 Hz) bzw. 1,47 A (60 Hz). Die Schutzart IP 54 ist standardmäßig gegeben, wenn Vliesfilter oder Faltenfilter eingesetzt werden. Mit zusätzlicher Absorbermatte erreicht die Einheit IP 54, und mit Strahlwasserhaube IP 54. Die entsprechenden NEMA-Schutzarten sind Type 12 (mit Vliesfilter/Faltenfilter) sowie Type 3, 3R, 4, 4X (mit Vliesfilter/Faltenfilter und Strahlwasserhaube). Die Schalldruckpegel liegen bei 64 dB(A) (50 Hz) und 66 dB(A) (60 Hz), was eine akustisch akzeptable Betriebsgeräuschkulisse darstellt. Die Einheit verfügt über eine Vorsicherung mit 6 A, die als Sicherungsautomat oder Schmelzsicherung ausgeführt ist.

Kompatibilität und Zubehör
Der Filterlüfter ist mit verschiedenen Zubehörteilen kombinierbar, um die Schutzart oder Funktionalität anzupassen. Dazu gehören Austrittsfilter in RAL 7035, Ersatzfiltermatten für die Ausfilterung, Strahlwasserhauben aus Edelstahl, Absorbermatten für IP 54, sowie Drehzahlregler für eine variable Luftleistung. Auch Thermostate und Hygrostaten können zur Temperatur- und Feuchteregelung im Schaltschrank eingesetzt werden. Die Montage erfolgt in einen Ausschnitt von 292 mm Breite und 292 mm Höhe, wobei die Einbautiefe 136 mm beträgt. Die Gesamtabmessungen des Geräts sind 323 mm (Breite) × 323 mm (Höhe) × 156 mm (Tiefe).

Montage und Installation
Die Montage erfolgt werkzeuglos an der Schrankwand. Die optimierten Rasthaken ermöglichen eine schnelle und sichere Befestigung. Der elektrische Anschluss erfolgt über Federzugklemmen, wobei bei anderen Modellen (z. B. 3237.XXX) eine Verbindung über Einzeladern (ca. 300 mm Länge) vorgesehen ist. Die Einheit ist für den Einsatz in Flächen konzipiert und erfordert einen entsprechenden Montageausbruch im Schrank.

Vorteile im Betrieb
Der SK 3244.710 bietet eine hohe Luftleistung, die durch den integrierten Faltenfilter im Auslieferzustand maximiert wird. Die Diagonallüftertechnik sorgt für eine gleichmäßige Luftverteilung im Schaltschrank, was die Kühlleistung verbessert. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren die Wartungszeit. Die hohe Schutzart IP 54 (standard) bis IP 54 (mit Zubehör) macht das Gerät für vielfältige industrielle Einsatzbedingungen geeignet. Die Betriebstemperatur von -30 °C bis 55 °C erweitert den Einsatzbereich in unterschiedlichen Klimazonen. Die integrierte Vorsicherung mit 6 A schützt das Gerät und die angeschlossene Schaltung vor Überlastungen.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Diagonal, 1~ Kondensatormotor
Luftleistung freiblasend (mit Faltenfilter)	Bei 50 Hz: 867 m³/h, Bei 60 Hz: 910 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei 50 Hz: 720 m³/h, Bei 60 Hz: 745 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 700 m³/h, Bei 60 Hz: 770 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 537 m³/h, Bei 60 Hz: 587 m³/h
Bemessungsbetriebsspannung	115 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 120,7 W, Bei 60 Hz: 166,1 W
Bemessungsstrom max.	Bei 50 Hz: 1,06 A, Bei 60 Hz: 1,47 A
Breite	323 mm
Höhe	323 mm
Tiefe	156 mm
Einbautiefe	136 mm
Montageausschnitt	Ausbruch-Breite: 292 mm, Ausbruch-Höhe: 292 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 6 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-30 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 64 dB(A), Bei 60 Hz: 66 dB(A)

---
