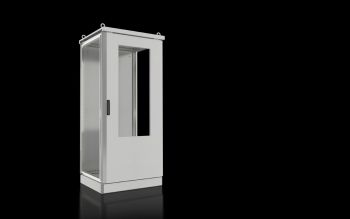

Rittal 9782868 CS Toptec, anreihbar 800x1600x800 mm, mit Ausbruch content_copy

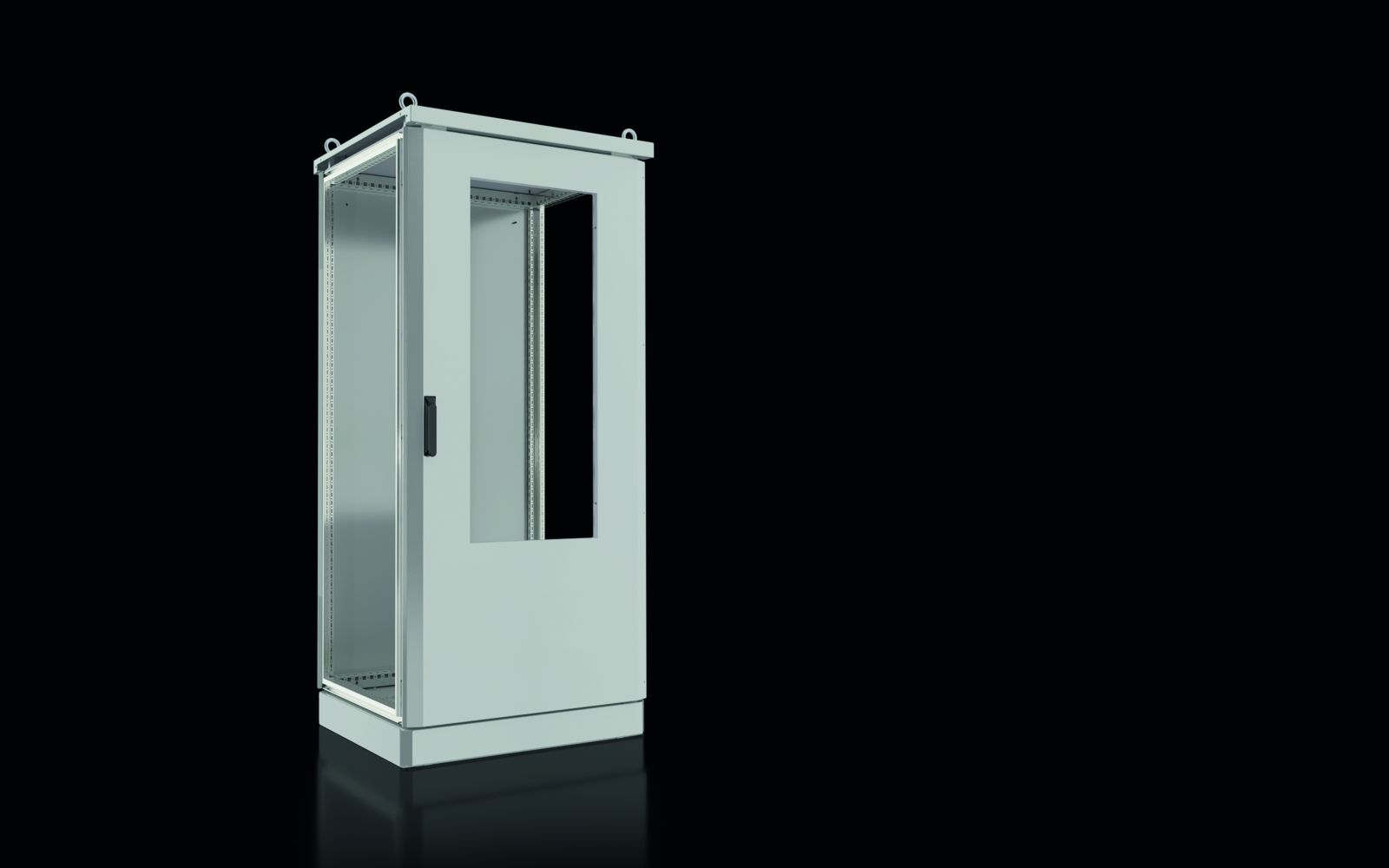

Das Rittal CS Toptec, anreihbar (Typ CS 9782868) ist ein doppelwandiges Outdoorgehäuse für den Einsatz im industriellen Umfeld, insbesondere in Außenbereichen. Es verfügt über die Abmessungen Breite 800 mm, Höhe 1.600 mm und Tiefe 800 mm und ist speziell für die Anreihung konzipiert. Das Gehäuse ist mit einem Ausbruch für ein Outdoor-Klimagerät mit einer Leistung von 1,5 kW ausgestattet, wodurch es für die Integration von Kühl- oder Klimatisierungssystemen geeignet ist. Die Gesamthöhe beträgt 1.745 mm, wobei der Sockel eine Höhe von 100 mm und das Regendach eine Höhe von 45 mm aufweist. Die Oberfläche ist pulverbeschichtet mit UV-beständigem Reinpolyester in der Farbe RAL 7035, was eine hohe beständigkeit gegen Witterungseinflüsse gewährleistet.

Einsatzbereiche
Das Gehäuse ist für den Einsatz im Außenbereich konzipiert und eignet sich für industrielle Anlagen, wie z. B. in der Automatisierungstechnik, Energieversorgung oder Prozesssteuerung. Die Schutzart IP 55 nach IEC 60 529 schützt vor Staub und Spritzwasser, während die Schutzart NEMA 3R und NEMA 12 zusätzliche Schutzkriterien für den Einsatz im Freien und in industriellen Innenräumen erfüllen. Der IK-Code IK10 garantiert einen hohen Schlagschutz, der für den Einsatz in Umgebungen mit mechanischen Belastungen wichtig ist.

Funktionen und Ausstattung im Detail
Das Gehäuse besteht aus einem Rahmen aus Edelstahl 1.4301 (AISI 304), wodurch eine hohe Korrosionsbeständigkeit erreicht wird. Die Flachteile und Sockelblenden sind aus Aluminium AlMg3 gefertigt, das Regendach ebenfalls aus Aluminium. Alle Flachteile sind aufgedoppelt und geerdet, wobei die Außenwand auf die Innenwand aufgelegt ist, was eine verbesserte Wärmedämmung und Schutzfunktion bietet. Im Lieferumfang ist ein Schrankrahmen mit 25 mm Systemlochung in Dach- und Bodenrahmen sowie in den Vertikalprofilen enthalten, wodurch eine flexible Befestigung von Inneneinheiten möglich ist. Die Fronttür verfügt über eine Türarretierung, einen Schwenkhebelgriff und einen Profilhalbzylinder mit der Schließung BJ20027. Die Verschlussausführung ist eine 3-Punkt-Verriegelung, die eine sichere und stabile Schließung gewährleistet. Zwei verschraubte Flanschplatten der Größe 2 sind im Lieferumfang enthalten.

Technik verständlich erklärt
Die doppelwandige Konstruktion des Gehäuses sorgt für eine verbesserte thermische Isolierung und schützt die darin installierten Komponenten vor äußeren Einflüssen. Die 25 mm Systemlochung im Rahmen ermöglicht eine flexible Montage von Schaltschrankzubehör und Inneneinheiten. Die pulverbeschichtete Oberfläche in RAL 7035 ist UV-beständig und sorgt für eine lange Haltbarkeit der Farbe auch bei direkter Sonneneinstrahlung. Die Schutzart IP 55 bedeutet, dass das Gehäuse staubdicht ist und gegen Spritzwasser aus allen Richtungen geschützt ist, was für den Einsatz im Freien entscheidend ist. Die Schutzart NEMA 3R und NEMA 12 ergänzen die Schutzfunktionen für den Einsatz in feuchten und staubigen Umgebungen. Der IK-Code IK10 schützt vor mechanischen Einwirkungen, wie z. B. Stößen oder Erschütterungen.

Kompatibilität und Zubehör
Das Gehäuse ist für die Anreihung konzipiert und kann mit weiteren CS Toptec-Modulen verbunden werden. Für den Aufbau eines Einzelschranks sind die Seitenwände für CS Toptec, anreihbar erforderlich. Zum Verschließen des Ausbruchs für das Klimagerät ist entweder ein passendes Klimagerät oder ein Adapterblech notwendig. Als passendes Zubehör sind unter anderem Thermostate, Hygrostaten, Schaltschrank-Heizungen mit Lüfter, CS Adapterbleche, CS Seitenwände, Betonsockel, Anreihkits und Kunststoff-Flanschplatten verfügbar. Diese Komponenten ermöglichen eine individuelle Anpassung des Schaltschranks an spezifische Anforderungen.

Montage und Installation
Die Montage erfolgt über den integrierten Schrankrahmen mit Systemlochung, wodurch eine flexible Befestigung von Inneneinheiten und Zubehör möglich ist. Die Fronttür mit 3-Punkt-Verriegelung und Schwenkhebelgriff ermöglicht eine sichere und bequeme Bedienung. Die verschraubten Flanschplatten und Blenden vorne und hinten erleichtern die Installation von Kabeldurchführungen. Das Gehäuse ist komplett vormontiert und kann direkt in den Einsatz genommen werden.

Vorteile im Betrieb
Das Rittal CS Toptec, anreihbar bietet eine hohe Zuverlässigkeit und Langlebigkeit durch die Verwendung von hochwertigen Materialien wie Edelstahl und Aluminium. Die doppelwandige Konstruktion sorgt für eine optimale thermische Isolierung und schützt die darin installierten Geräte. Die Schutzarten IP 55, NEMA 3R und NEMA 12 sowie der IK-Code IK10 gewährleisten einen hohen Schutzstandard für den Einsatz im Außenbereich. Die integrierte Systemlochung ermöglicht eine flexible und effiziente Montage von Inneneinheiten. Die pulverbeschichtete Oberfläche in RAL 7035 ist UV-beständig und sorgt für eine lange Haltbarkeit der Farbe.

Allgemein
Ausführung	für Anreihung, Mit Ausbruch für Outdoorklimagerät 1,5 kW
Material	Gehäuserahmen: Edelstahl 1.4301 (AISI 304), Flachteile und Sockelblenden: Aluminium, AlMg3, Regendach: Aluminium
Oberfläche	Pulverbeschichtet, UV-beständiges Reinpolyester
Farbe	RAL 7035
Lieferumfang	Anreihbares, doppelwandiges Outdoorgehäuse, Schrankrahmen mit 25 mm Systemlochung in Dach- und Bodenrahmen sowie Vertikalprofilen mit 2 Befestigungsebenen, Fronttür mit Türarretierung, Schwenkhebelgriff und Profilhalbzylinder, Schließung BJ20027, Rückwand, Regendach, Sockel mit verschraubten Flanschplatten und verschraubten Blenden vorne und hinten
Breite	800 mm
Höhe	1.600 mm
Tiefe	800 mm
Abmessungen	Gesamthöhe: 1.745 mm, Regendach Höhe: 45 mm, Höhe Sockel: 100 mm
Anzahl Türen	1
Verschluss	Ausführung Verschluss: 3-Punkt-Verriegelung, Anzahl Verschlüsse: 1, Verschluss-Einsatz: BJ20027
Flanschplatte	Größe: 2, Anzahl: 2
Schutzart IP nach IEC 60 529	IP 55
Schutzart NEMA	NEMA 3R, NEMA 12
IK-Code	IK10
Hinweis	Alle Flachteile aufgedoppelt und geerdet (Außenwand auf Innenwand), Für den Aufbau eines Einzelschranks werden die Seitenwände für CS Toptec, anreihbar benötigt
Hinweis zur Artikel-Nr.	Zum Verschließen des Ausbruchs wird ein Klimagerät oder ein Adapterblech benötigt

---
