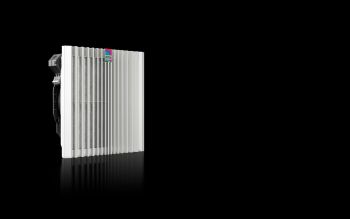

Rittal 3243700 Blue e+ Filterlüfter 625/716 m³/h, 230 V, RAL 7035 content_copy

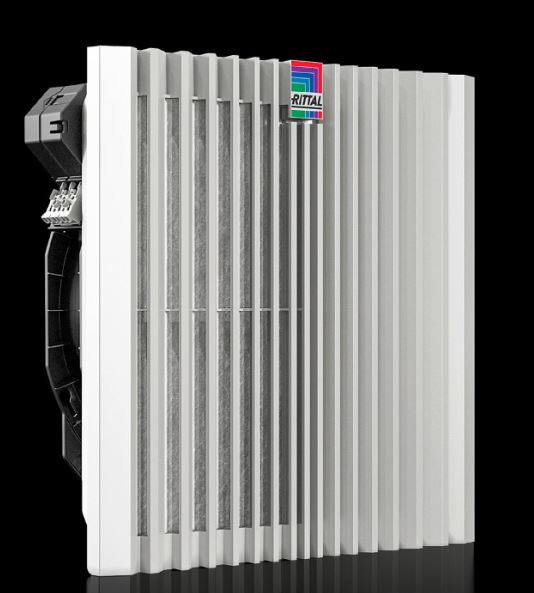

Der Rittal SK 3243.700 ist ein Filterlüfter der Baureihe SK Blue e+, ausgelegt für die Schaltschrankklimatisierung. Er dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Lebensdauer der darin installierten elektronischen Komponenten zu verlängern. Die Einheit ist als Wandanbau konzipiert und wird werkzeuglos montiert, wodurch die Installation am Schrank beschleunigt wird. Das Gehäuse besteht aus Kunststoff in der Farbe RAL 7035, einem grau-beigen Standardton für industrielle Anlagen.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine kontinuierliche und zuverlässige Belüftung von Schaltschränken erforderlich ist. Er eignet sich insbesondere für Anlagen in der Fertigungsindustrie, der Energieversorgung oder der Automatisierungstechnik, wo die Geräte unter variablen Umgebungsbedingungen betrieben werden. Die Schutzart IP 54 ist standardmäßig gewährleistet, wodurch der Lüfter vor Staub und spritzendem Wasser geschützt ist. Bei Verwendung zusätzlicher Komponenten wie einer Absorbermatte oder einer Strahlwasserhaube kann die Schutzart auf IP 54 bzw. IP 54 erhöht werden. Entsprechend den NEMA-Normen entspricht die Einheit Type 12 mit Vlies- oder Faltenfilter, sowie Type 3, 3R, 4 und 4X, wenn zusätzliche Schutzkomponenten montiert sind.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über einen Diagonalventilator mit 1~ Kondensatormotor, der eine höhere Druckstabilität bietet und somit eine konstantere Luftleistung gewährleistet. Die diagonale Ausströmrichtung sorgt für eine gleichmäßigere Entwärmung des Schaltschrankes. Die Luftleistung beträgt bei 50 Hz freiblasend 625 m³/h und bei 60 Hz 716 m³/h, wenn der Faltenfilter im Gerät verbaut ist. Bei Verwendung eines Vliesfilters sinkt die Luftleistung auf 540 m³/h (50 Hz) bzw. 590 m³/h (60 Hz). Die Luftleistung verringert sich weiter, wenn ein Austrittsfilter montiert ist, auf 565 m³/h (50 Hz) bzw. 645 m³/h (60 Hz) mit Faltenfilter und auf 444 m³/h (50 Hz) bzw. 498 m³/h (60 Hz) mit Vliesfilter. Die Nennleistung beträgt bei 50 Hz 77,7 W und bei 60 Hz 106,4 W. Der Bemessungsstrom liegt bei maximal 0,39 A (50 Hz) bzw. 0,47 A (60 Hz). Die Bemessungsbetriebsspannung ist 230 V, 1~, und der Lüfter ist für Betrieb bei 50 Hz und 60 Hz ausgelegt.

Technik verständlich erklärt
Die Diagonallüftertechnik sorgt dafür, dass der Luftstrom nicht senkrecht, sondern schräg aus dem Gerät strömt. Dies führt zu einer gleichmäßigeren Verteilung der Luft im Schaltschrank und verhindert lokale Überhitzungen. Die Faltenfilter im Lieferumfang bieten eine hohe Luftdurchlässigkeit und sorgen für eine effiziente Partikelfiltration. Der Filterwechsel ist durch einen neuen Öffnungsmechanismus am Lamellengitter erleichtert. Die werkzeuglose Montage erfolgt über optimierte Rasthaken, die eine schnelle Befestigung am Schrank ermöglichen. Die Einbautiefe beträgt 124 mm, der Montageausschnitt misst 292 mm (Breite) × 292 mm (Höhe). Die Betriebstemperatur liegt zwischen -30 °C und 55 °C, die Lagertemperatur zwischen -30 °C und 70 °C. Der Schalldruckpegel beträgt 62 dB(A) bei 50 Hz und 65 dB(A) bei 60 Hz, was eine akustisch akzeptable Betriebsgeräuschkulisse darstellt.

Kompatibilität und Zubehör
Zur Erweiterung der Schutzart und Funktionalität können verschiedene Zubehörteile kombiniert werden. Dazu gehören Austrittsfilter in RAL 7035, Absorbermatten für IP 54, Strahlwasserhauben für IP 54, sowie Vliesfilter. Für die Temperaturregelung stehen Thermostate und digitale Temperaturanzeige- und -regelungseinheiten zur Verfügung. Ein Drehzahlregler ermöglicht eine anpassbare Luftleistung. Ersatzfiltermatten in Packungen zu 5 oder 50 Stück sind ebenfalls erhältlich. Eine Blindabdeckung für den Montageausbruch ist ebenfalls im Sortiment verfügbar.

Montage und Installation
Die Montage erfolgt werkzeuglos an der Schrankwand. Die Einheit wird in den vorgesehenen Montageausschnitt (292 mm × 292 mm) eingesetzt und über Rasthaken fixiert. Die Einbautiefe beträgt 124 mm. Der elektrische Anschluss erfolgt über Federzugklemmen, außer bei Modellen der Reihe 3237.XXX, wo zwei Einzeladern (ca. 300 mm Länge) am Gerät zur Verfügung stehen. Die Vorsicherung ist mit 4 A ausgelegt, wodurch die Einheit vor Überlastung geschützt ist.

Vorteile im Betrieb
Der SK 3243.700 bietet eine hohe Luftleistung bei geringem Energieverbrauch und ist für den Einsatz in verschiedenen industriellen Umgebungen geeignet. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren die Wartungszeit. Die Diagonallüftertechnik sorgt für eine gleichmäßige Luftverteilung im Schaltschrank, was die Effizienz der Kühlung erhöht. Die Kombination aus Filter und Lüfter in einer Einheit reduziert die Anzahl der notwendigen Bauteile und vereinfacht die Installation. Die Einheit ist für Betrieb in einem breiten Temperaturbereich ausgelegt, was sie für vielfältige Einsatzbedingungen geeignet macht.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. Faltenfilter
Ventilator	Diagonal, 1~ Kondensatormotor
Luftleistung freiblasend (mit Faltenfilter)	Bei 50 Hz: 625 m³/h, Bei 60 Hz: 716 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei 50 Hz: 565 m³/h, Bei 60 Hz: 645 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 540 m³/h, Bei 60 Hz: 590 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 444 m³/h, Bei 60 Hz: 498 m³/h
Bemessungsbetriebsspannung	230 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 77,7 W, Bei 60 Hz: 106,4 W
Bemessungsstrom max.	Bei 50 Hz: 0,39 A, Bei 60 Hz: 0,47 A
Breite	323 mm
Höhe	323 mm
Tiefe	144,5 mm
Einbautiefe	124 mm
Montageausschnitt	Ausbruch-Breite: 292 mm, Ausbruch-Höhe: 292 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 4 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-30 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 62 dB(A), Bei 60 Hz: 65 dB(A)

---
